REF2033_TI 3.3V Vref、低温漂、低功耗、双输出 Vref 和 Vref/2 电压基准

REF2033的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：电压基准 - 串联电压基准
功能描述：3.3V Vref、低温漂、低功耗、双输出 Vref 和 Vref/2 电压基准
点击这里打开及下载REF2033的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

REF2033的产品详情：

仅具有正向电源电压的应用通常需要使用一个处于模数转换器 (ADC) 输入范围中间位置的附加稳定电压来偏置输入双极信号。REF20xx 提供了一个可供 ADC 使用的基准电压 (V_REF) 和一个可用于偏置输入双极信号的高精度电压 (V_BIAS)。

REF20xx 在 V_REF 和 V_BIAS 输出端具有出色的温漂（最大 8ppm/°C）和初始精度 (0.05%)，同时可保持静态工作电流低于 430µA。此外，V_REF 和 V_BIAS 输出端在 –40°C 至 125°C 的温度范围内相互跟踪，精度为 6ppm/°C（最大值）。与分立式解决方案相比，所有这些特性使得 REF20xx 提升了信号链的精度、节省了布板空间并降低了系统成本。仅 10mV 的超低压降允许器件在极低输入电压条件下工作，这一特性在电池供电系统中非常适用。

V_REF 和 V_BIAS 电压具有同样出色的技术规范，而且灌电流和拉电流能力同样强大。这些器件具有优异的长期稳定性和低噪声级别，是高精度工业应用的理想选择。

REF2033的优势和特性：

两个输出，VREF 和 VREF/2，方便用于单电源系统
出色的温漂性能：
- –40°C 至 125°C 范围内为 8ppm/°C（最大值）
高初始精度：±0.05%（最大值）
VREF 和 VBIAS 跟踪过热：
- –40°C 至 85°C 范围内为 6ppm/°C（最大值）
- –40°C 至 125°C 范围内为 7ppm/°C（最大值）

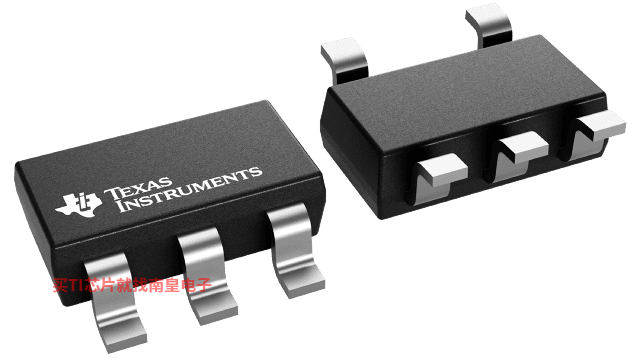

微型封装：SOT 23-5
低压降：10 mV
高输出电流：±20mA
低静态电流：360μA
线性调节：3ppm/V
负载调节：8ppm/mA
Matte-Sn 版本 (REF2025AISDDCR) 在 Battelle Class III 和类似严苛环境中的抗腐蚀性得以改进

REF2033的参数（英文）：

VO (V)
3.3, 1.65
Initial accuracy (Max) (%)
0.05
Temp coeff (Max) (ppm/ degree C)
8
Vin (Min) (V)
3.32
Vin (Max) (V)
5.5
Iq (Typ) (uA)
360
Rating
Catalog
Features
Multiple outputs, Enable pin
Iout/Iz (Max) (mA)
20
Shutdown current (ISD) (Typ) (uA)
3.3

REF2033具体的完整产品型号参数及价格（美元）：

REF2033的完整型号有：REF2033AIDDCR、REF2033AIDDCT，以下是这些产品的关键参数及官网采购报价：

REF2033AIDDCR，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网REF2033AIDDCR的批量USD价格：1.789（1000+）

REF2033AIDDCT，工作温度：-40 to 125，封装：SOT-23-THIN (DDC)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网REF2033AIDDCT的批量USD价格：2.147（1000+）

REF2033的评估套件：

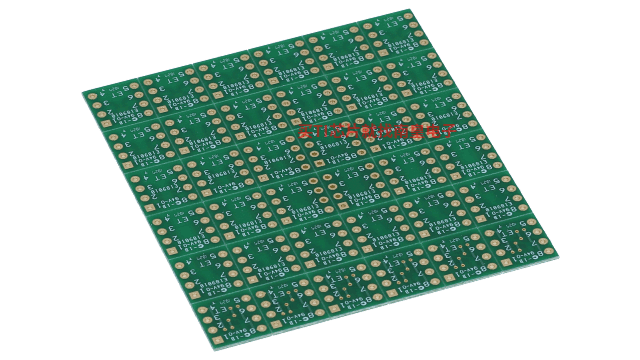

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

D 和 U (SOIC-8)
PW (TSSOP-8)
DGK（MSOP-8、VSSOP-8）
DBV（SOT23-6、SOT23-5 和 SOT23-3）
DCK（SC70-6 和 SC70-5）
DRL (SOT563-6)

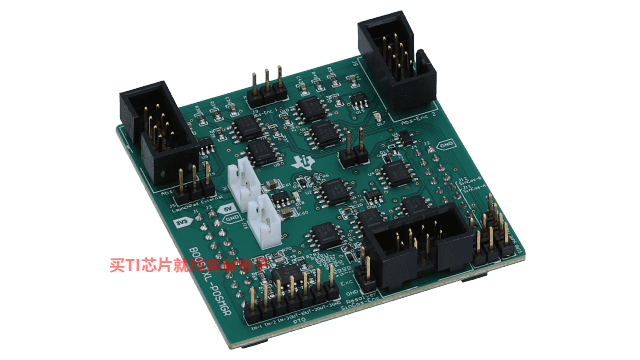

BOOSTXL-POSMGR — C2000 DesignDRIVE Position Manager BoosterPack™ 插件模块

位置管理器 BoosterPack 是一个用于评估绝对编码器和模拟传感器（如旋转变压器和 SinCos 传感器）接口的灵活低电压平台。与 DesignDRIVE 位置管理器软件解决方案结合使用时，这种低成本评估模块成为用于将许多流行的位置编码器类型（如 EnDat、BiSS 和 T-Format）与 C2000 设备连接的强大工具。C2000 位置管理器技术将最流行的数字和模拟位置传感器接口集成到 C2000 MCU 上，因此无需外部 FPGA 来实现这些功能。

REF2033 PSpice Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

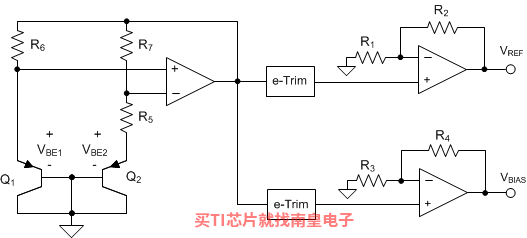

REF2033的电路图解：
