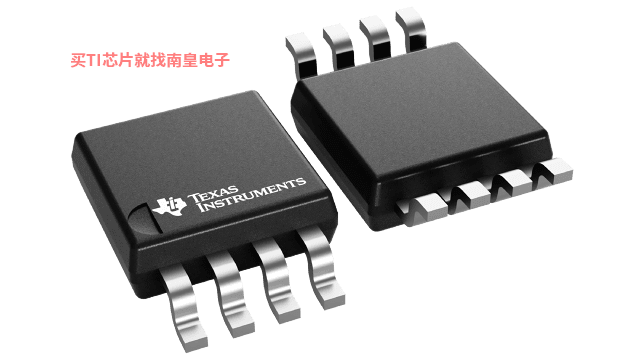

REF6241_TI 具有集成缓冲器和使能引脚的 4.096V、3ppm/°C 高精度电压基准

REF6241的基本参数

制造厂商：TI
产品类别：电源管理
技术类目：电压基准 - 串联电压基准
功能描述：具有集成缓冲器和使能引脚的 4.096V、3ppm/°C 高精度电压基准
点击这里打开及下载REF6241的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

REF6241的产品详情：

REF6000 系列中的电压基准集成低输出阻抗缓冲器，这使得用户能够直接驱动精密数据转换器的参考 (REF) 引脚，同时维持线性度、失真和噪声性能。多数精密 SAR 和 Δ-Σ 模数转换器 (ADC) 在转换过程中会将二进制加权电容切换到 REF 引脚。为了支持这一动态负载，必须通过一个低输出阻抗、高带宽缓冲器缓冲电压基准的输出。REF6000 系列器件非常适合（但不限于）驱动 ADS88xx 系列 SAR ADC 和 ADS127xx 系列 Δ-Σ ADC 以及精密数模转换器 (DAC) 的 REF 引脚。

在驱动 ADS8881 的 REF 引脚时，即使在首次转换过程中，REF6000 系列的输出电压也不会降至 1 LSB（18 位）以下。该特性对于突发模式、事件触发的等时采样和可变采样率数据采集系统极为有用。REF6000 系列中的各种 REF62xx 变型指定了最大温度漂移（仅为 3ppm/°C），可为电压基准与低输出阻抗缓冲器组合提供 0.05% 的初始精度。关于 REF6000 系列中的多种温度漂移选项，请参见 器件比较表。

REF6241的优势和特性：

出色的温度漂移性能
- 0°C 至 +70°C 时为 3ppm/°C（最大值）
极低噪声
- 总噪声：5 μVRMS（使用 47μF 电容时）
- 1/f 噪声（0.1Hz 至 10Hz）：3 μVPP/V
集成 ADC 驱动器缓冲器
- 低输出阻抗：< 50mΩ (0kHz-200kHz)
- 首次使用 ADS8881 实现 18 位精确采样
- 支持突发模式 DAQ 系统
低电源电流：820μA
低关断电流：1μA
高初始精度：±0.05%
超低噪声和失真
- 信噪比 (SNR)：100.5dB，总谐波失真 (THD)：-125dB (ADS8881)
- 信噪比 (SNR)：106dB，总谐波失真 (THD)：-120dB (ADS127L01)
输出电流驱动能力：±4mA
可通过编程设定的短路电流
经验证用于驱动 ADS88xx 系列逐次逼近寄存器 (SAR) ADC 和 ADS127xx 系列宽频带 Δ-Σ ADC 的 REF 引脚

REF6241的参数（英文）：

VO (V)
4.096
Initial accuracy (Max) (%)
0.05
Temp coeff (Max) (ppm/ degree C)
3
Vin (Min) (V)
4.35
Vin (Max) (V)
5.5
Iq (Typ) (uA)
820
Rating
Catalog
Features
Integrated low-output impedance buffer
Iout/Iz (Max) (mA)
4
Shutdown current (ISD) (Typ) (uA)
1

REF6241具体的完整产品型号参数及价格（美元）：

REF6241的完整型号有：REF6241IDGKR、REF6241IDGKT，以下是这些产品的关键参数及官网采购报价：

REF6241IDGKR，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网REF6241IDGKR的批量USD价格：4.472（1000+）

REF6241IDGKT，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网REF6241IDGKT的批量USD价格：5.366（1000+）

REF6241的评估套件：

DIP-ADAPTER-EVM — DIP 适配器评估模块

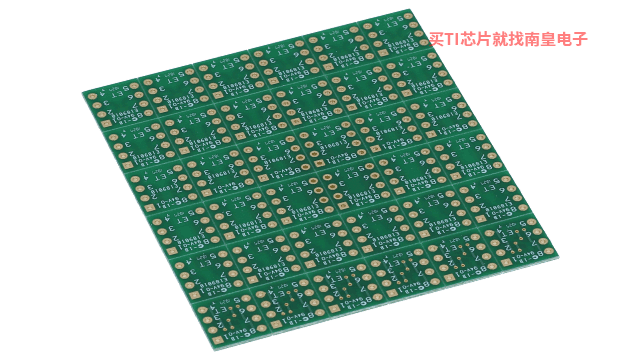

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

D 和 U (SOIC-8)
PW (TSSOP-8)
DGK（MSOP-8、VSSOP-8）
DBV（SOT23-6、SOT23-5 和 SOT23-3）
DCK（SC70-6 和 SC70-5）
DRL (SOT563-6)

REF6025EVM-PDK — REF6025 电压基准评估模块

REF6025EVM-PDK 是一个用于评估 REF6025 电压基准性能的平台。此评估套件显示了器件的突发模式性能，这一性能是器件的主要特性。

REF6241 TINA-TI Reference Design

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

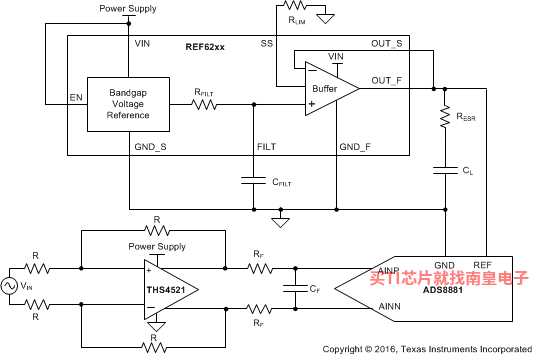

REF6241的电路图解：
