- 制造厂商：TI
- 产品类别：逻辑和电压转换
- 技术类目：触发器、锁存器和寄存器 - D 型触发器
- 功能描述：具有清零和预置端的双路正边沿触发式 D 型触发器
- 点击这里打开及下载SN54AC74的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
The ’AC74 devices are dual positive-edge-triggered D-type flip-flops.
A low level at the preset (PRE)\ or clear (CLR)\ input sets or resets the outputs, regardless of the levels of the other inputs. When PRE\ and CLR\ are inactive (high), data at the data (D) input meeting the setup-time requirements is transferred to the outputs on the positive-going edge of the clock pulse. Clock triggering occurs at a voltage level and is not directly related to the rise time of the clock pulse. Following the hold-time interval, data at D can be changed without affecting the levels at the outputs.
- 2-V to 6-V VCC Operation
- Inputs Accept Voltages to 6 V
- Max tpd of 10 ns at 5 V
- Number of channels (#)
- 2
- Technology Family
- AC
- Supply voltage (Min) (V)
- 2
- Supply voltage (Max) (V)
- 6
- Input type
- Standard CMOS
- Output type
- Push-Pull
- Clock Frequency (Max) (MHz)
- 100
- IOL (Max) (mA)
- 24
- IOH (Max) (mA)
- -24
- ICC (Max) (uA)
- 20
- Features
- Balanced outputs, High speed (tpd 10-50ns), Positive input clamp diode
SN54AC74的完整型号有：5962-88520012A、5962-8852001CA、5962-8852001DA、SNJ54AC74FK、SNJ54AC74J、SNJ54AC74W，以下是这些产品的关键参数及官网采购报价：
5962-88520012A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-88520012A的批量USD价格：12.252（1000+）

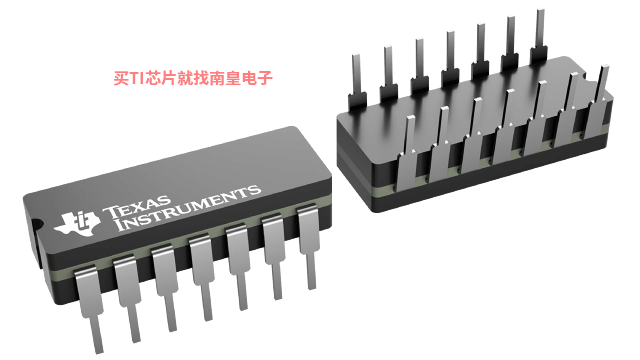

5962-8852001CA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8852001CA的批量USD价格：6.643（1000+）
5962-8852001DA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8852001DA的批量USD价格：11.701（1000+）
SNJ54AC74FK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AC74FK的批量USD价格：12.252（1000+）
SNJ54AC74J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AC74J的批量USD价格：6.643（1000+）
SNJ54AC74W，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AC74W的批量USD价格：11.701（1000+）
5962-88520012A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-88520012A的批量USD价格：12.252（1000+）
5962-8852001CA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8852001CA的批量USD价格：6.643（1000+）
5962-8852001DA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8852001DA的批量USD价格：11.701（1000+）
SNJ54AC74FK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AC74FK的批量USD价格：12.252（1000+）
SNJ54AC74J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AC74J的批量USD价格：6.643（1000+）
SNJ54AC74W，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AC74W的批量USD价格：11.701（1000+）
