- 制造厂商：TI
- 产品类别：逻辑和电压转换
- 技术类目：触发器、锁存器和寄存器 - D 型触发器
- 功能描述：具有三态输出的八路边沿触发式 D 型触发器
- 点击这里打开及下载SN54ACT374的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
These 8-bit flip-flops feature 3-state outputs designed specifically for driving highly capacitive or relatively low-impedance loads. The devices are particularly suitable for implementing buffer registers, I/O ports, bidirectional bus drivers, and working registers.
The eight flip-flops of the ’ACT374 devices are D-type edge-triggered flip-flops. On the positive transition of the clock (CLK) input, the Q outputs are set to the logic levels set up at the data (D) inputs.
A buffered output-enable (OE)\ input can be used to place the eight outputs in either a normal logic state (high or low logic levels) or the high-impedance state. In the high-impedance state, the outputs neither load nor drive the bus lines significantly. The high-impedance state and the increased drive provide the capability to drive bus lines in bus-organized systems without need for interface or pullup components.
OE\ does not affect internal operations of the flip-flop. Old data can be retained or new data can be entered while the outputs are in the high-impedance state.
To ensure the high-impedance state during power up or power down, OE\ should be tied to VCC through a pullup resistor; the minimum value of the resistor is determined by the current-sinking capability of the driver.
- 4.5-V to 5.5-V VCC Operation
- Inputs Accept Voltages to 5.5 V
- Max tpd of 10 ns at 5 V
- Inputs Are TTL-Voltage Compatible
- Number of channels (#)
- 8
- Technology Family
- ACT
- Supply voltage (Min) (V)
- 4.5
- Supply voltage (Max) (V)
- 5.5
- Input type
- TTL-Compatible CMOS
- Output type
- 3-State
- Clock Frequency (Max) (MHz)
- 90
- IOL (Max) (mA)
- 24
- IOH (Max) (mA)
- -24
- ICC (Max) (uA)
- 40
- Features
- Balanced outputs, Very high speed (tpd 5-10ns), Positive input clamp diode
SN54ACT374的完整型号有：5962-87631012A、5962-8763101RA、5962-8763101SA、SNJ54ACT374FK、SNJ54ACT374J、SNJ54ACT374W，以下是这些产品的关键参数及官网采购报价：

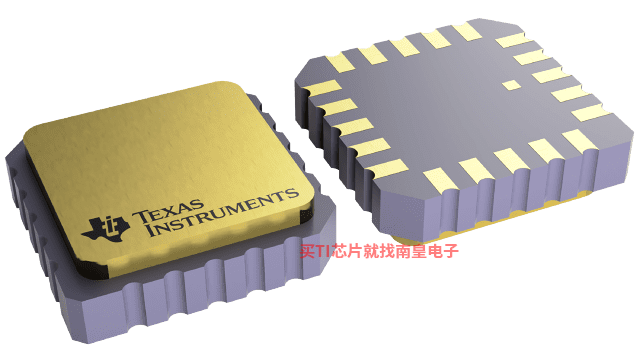

5962-87631012A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-87631012A的批量USD价格：14.193（1000+）
5962-8763101RA，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8763101RA的批量USD价格：16.343（1000+）

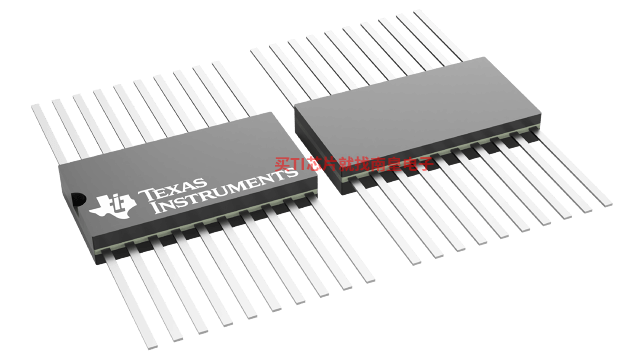

5962-8763101SA，工作温度：-55 to 125，封装：CFP (W)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8763101SA的批量USD价格：14.114（1000+）
SNJ54ACT374FK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54ACT374FK的批量USD价格：14.193（1000+）
SNJ54ACT374J，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54ACT374J的批量USD价格：16.343（1000+）
SNJ54ACT374W，工作温度：-55 to 125，封装：CFP (W)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54ACT374W的批量USD价格：14.114（1000+）
5962-87631012A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-87631012A的批量USD价格：14.193（1000+）
5962-8763101RA，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8763101RA的批量USD价格：16.343（1000+）
5962-8763101SA，工作温度：-55 to 125，封装：CFP (W)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-8763101SA的批量USD价格：14.114（1000+）
SNJ54ACT374FK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54ACT374FK的批量USD价格：14.193（1000+）
SNJ54ACT374J，工作温度：-55 to 125，封装：CDIP (J)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54ACT374J的批量USD价格：16.343（1000+）
SNJ54ACT374W，工作温度：-55 to 125，封装：CFP (W)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54ACT374W的批量USD价格：14.114（1000+）
