SN54AHCT14_TI 具有施密特触发输入的军用 6 通道 4.5V 至 5.5V 反相器

SN54AHCT14的基本参数

制造厂商：TI
产品类别：逻辑和电压转换
技术类目：缓冲器、驱动器和收发器 - 反向缓冲器和驱动器
功能描述：具有施密特触发输入的军用 6 通道 4.5V 至 5.5V 反相器
点击这里打开及下载SN54AHCT14的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN54AHCT14的产品详情：

SNx4AHCT14 器件包含六个独立的反相器。这些器件执行布尔函数 Y = A。

SN54AHCT14的优势和特性：

输入兼容 TTL 电压
闩锁性能超过 250mA，符合 JESD 17 规范
ESD 保护性能超过 JESD 22 规范要求
- 2000V 人体放电模型 (A114-A)
- 200V 机器放电模型 (A115-A)
- 1000V 带电器件模型 (C101)
对于符合 MIL-PRF-38535 标准的产品，所有参数均经过测试，除非另外注明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

SN54AHCT14的参数（英文）：

Technology Family
AHCT
Supply voltage (Min) (V)
4.5
Supply voltage (Max) (V)
5.5
Number of channels (#)
6
IOL (Max) (mA)
8
IOH (Max) (mA)
-8
ICC (Max) (uA)
20
Input type
Schmitt-Trigger
Output type
Push-Pull
Features
Balanced outputs, Very high speed (tpd 5-10ns), Over-voltage tolerant inputs
Rating
Military

SN54AHCT14具体的完整产品型号参数及价格（美元）：

SN54AHCT14的完整型号有：5962-9680101Q2A、5962-9680101QCA、5962-9680101QDA、SNJ54AHCT14FK、SNJ54AHCT14J、SNJ54AHCT14W，以下是这些产品的关键参数及官网采购报价：

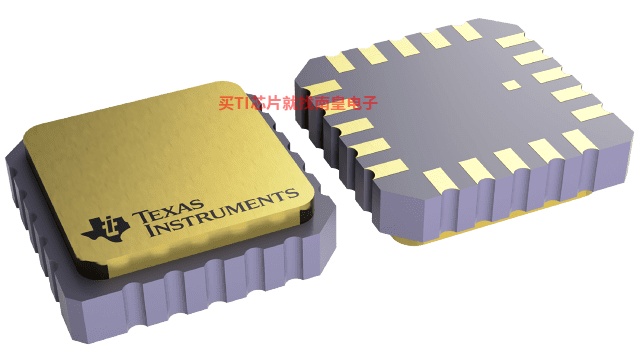

5962-9680101Q2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9680101Q2A的批量USD价格：14.735（1000+）

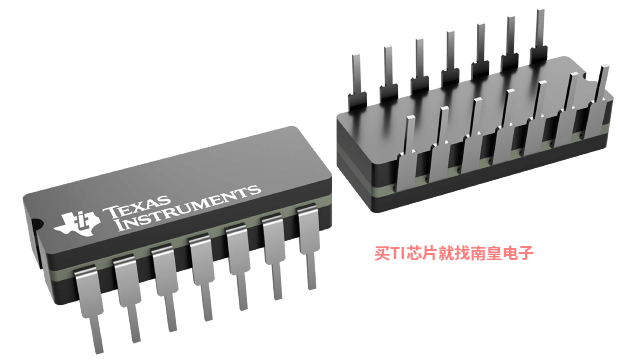

5962-9680101QCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9680101QCA的批量USD价格：7.088（1000+）

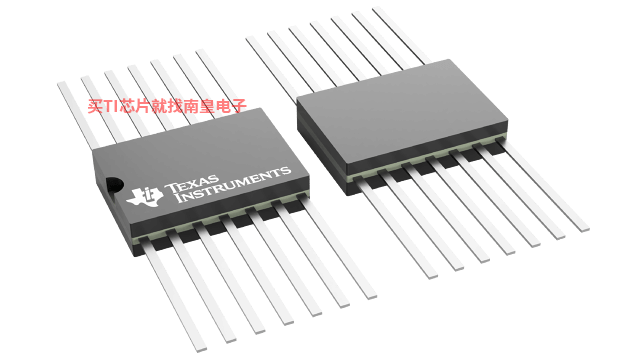

5962-9680101QDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9680101QDA的批量USD价格：14.488（1000+）

SNJ54AHCT14FK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AHCT14FK的批量USD价格：14.735（1000+）

SNJ54AHCT14J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AHCT14J的批量USD价格：7.088（1000+）

SNJ54AHCT14W，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54AHCT14W的批量USD价格：14.488（1000+）
