- 制造厂商：TI
- 产品类别：逻辑和电压转换
- 技术类目：逻辑门 - 或门
- 功能描述：军用 4 通道、2 输入、2V 至 3.6V 或门
- 点击这里打开及下载SN54LVC32A的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
The SN54LVC32A quadruple 2-input positive-OR gate is designed for 2.7-V to 3.6-V VCC operation, and the SN74LVC32A quadruple 2-input positive-OR gate is designed for 1.65-V to 3.6-V VCC operation.
The SNx4LVC32A devices perform the Boolean function Y = A + B or Y = A\ + B\ in positive logic.
Inputs can be driven from either 3.3-V or 5-V devices. This feature allows the use of these devices as translators in a mixed 3.3-V/5-V system environment.
- Operate From 1.65 V to 3.6 V
- Specified From –40°C to +85°C, –40°C to +125°C, and –55°C to +125°C
- Inputs Accept Voltages to 5.5 V
- Max tpd of 3.8 ns at 3.3 V
- Typical VOLP (Output Ground Bounce) < 0.8 V at VCC = 3.3 V, TA = 25°C
- Typical VOHV (Output VOH Undershoot) > 2 V at VCC = 3.3 V, TA = 25°C
- Latch-Up Performance Exceeds 250 mA Per JESD 17
- On Products Compliant to MIL-PRF-38535, All Parameters Are Tested Unless Otherwise Noted. On All Other Products, Production Processing Does Not Necessarily Include Testing of All Parameters.
- ESD Protection Exceeds JESD 22
- 2000-V Human-Body Model
- 200-V Machine Model
- 1000-V Charged-Device Model
- Technology Family
- LVC
- Supply voltage (Min) (V)
- 2
- Supply voltage (Max) (V)
- 3.6
- Number of channels (#)
- 4
- Inputs per channel
- 2
- IOL (Max) (mA)
- 24
- IOH (Max) (mA)
- -24
- Input type
- Standard CMOS
- Output type
- Push-Pull
- Features
- Partial power down (Ioff), Over-voltage tolerant inputs, Ultra high speed (tpd <5ns)
- Data rate (Max) (Mbps)
- 100
- Rating
- Military
- Operating temperature range (C)
- -55 to 125
SN54LVC32A的完整型号有：5962-9761801Q2A、5962-9761801QCA、5962-9761801QDA、SNJ54LVC32AFK、SNJ54LVC32AJ、SNJ54LVC32AW，以下是这些产品的关键参数及官网采购报价：

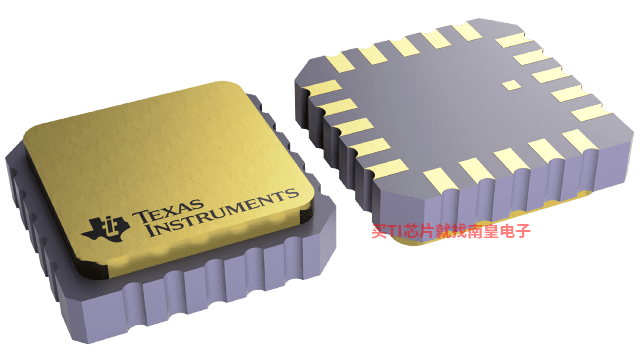

5962-9761801Q2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9761801Q2A的批量USD价格：17.371（1000+）

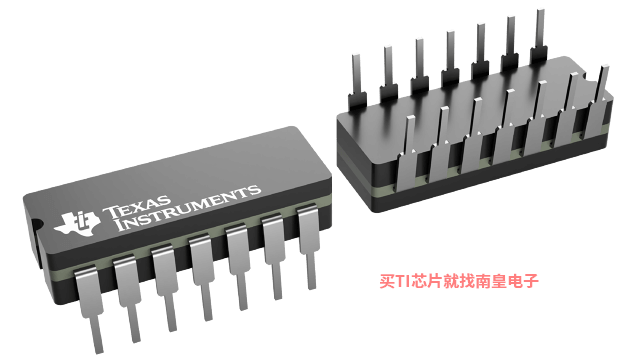

5962-9761801QCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9761801QCA的批量USD价格：10.486（1000+）

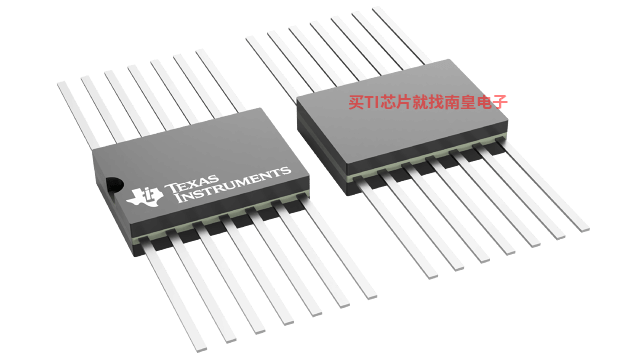

5962-9761801QDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9761801QDA的批量USD价格：17.863（1000+）
SNJ54LVC32AFK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LVC32AFK的批量USD价格：17.371（1000+）
SNJ54LVC32AJ，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LVC32AJ的批量USD价格：10.486（1000+）
SNJ54LVC32AW，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LVC32AW的批量USD价格：17.863（1000+）
5962-9761801Q2A，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9761801Q2A的批量USD价格：17.371（1000+）
5962-9761801QCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9761801QCA的批量USD价格：10.486（1000+）
5962-9761801QDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网5962-9761801QDA的批量USD价格：17.863（1000+）
SNJ54LVC32AFK，工作温度：-55 to 125，封装：LCCC (FK)-20，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LVC32AFK的批量USD价格：17.371（1000+）
SNJ54LVC32AJ，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LVC32AJ的批量USD价格：10.486（1000+）
SNJ54LVC32AW，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54LVC32AW的批量USD价格：17.863（1000+）
