- 制造厂商：TI
- 产品类别：逻辑和电压转换
- 技术类目：逻辑门 - XOR（异或）门
- 功能描述：军用 4 通道、2 输入、4.5V 至 5.5V 双极 XOR（异或）门
- 点击这里打开及下载SN54S86的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
These devices contain four independent 2-input Exclusive-OR gates. They perform the Boolean functions in positive logic.
A common application is as a true/complement element. If one of the inputs is low, the other input will be reproduced in true form at the output. If one of the inputs is high, the signal on the other input will be reproduced inverted at the output.
The SN5486, 54LS86A, and the SN54S86 are characterized for operation over the full military temperature range of -55°C to 125°C. The SN7486, SN74LS86A, and the SN74S86 are characterized for operation from 0°C to 70°C.
- Package Options Include Plastic “Small Outline" Packages, Ceramic Chip Carriers and Flat Packages, and Standard Plastic and Ceramic 300-mil DIPs
- Dependable Texas Instruments Quality and Reliability
- Technology Family
- S
- Supply voltage (Min) (V)
- 4.5
- Supply voltage (Max) (V)
- 5.5
- Number of channels (#)
- 4
- Inputs per channel
- 2
- IOL (Max) (mA)
- -0.8
- Input type
- Bipolar
- IOH (Max) (mA)
- 16
- Output type
- Push-Pull
- Features
- Very high speed (tpd 5-10ns)
- Data rate (Max) (Mbps)
- 50
- Rating
- Military
- Operating temperature range (C)
- -55 to 125
SN54S86的完整型号有：JM38510/07501BCA、JM38510/07501BDA、M38510/07501BCA、M38510/07501BDA、SN54S86J、SNJ54S86J，以下是这些产品的关键参数及官网采购报价：

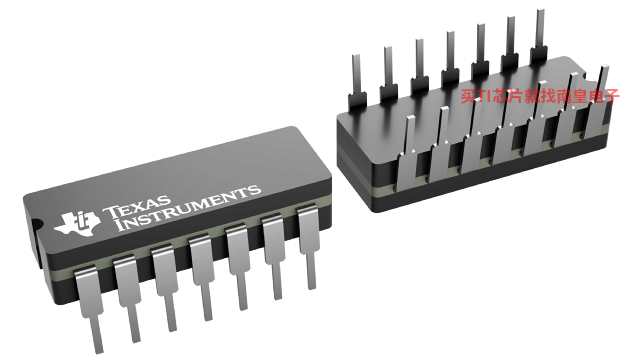

JM38510/07501BCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/07501BCA的批量USD价格：19.05（1000+）

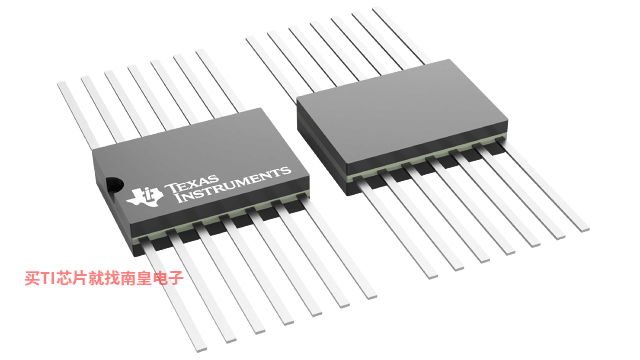

JM38510/07501BDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/07501BDA的批量USD价格：17.056（1000+）
M38510/07501BCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/07501BCA的批量USD价格：19.05（1000+）
M38510/07501BDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/07501BDA的批量USD价格：17.056（1000+）
SN54S86J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SN54S86J的批量USD价格：7.198（1000+）
SNJ54S86J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54S86J的批量USD价格：6.694（1000+）
JM38510/07501BCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/07501BCA的批量USD价格：19.05（1000+）
JM38510/07501BDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网JM38510/07501BDA的批量USD价格：17.056（1000+）
M38510/07501BCA，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/07501BCA的批量USD价格：19.05（1000+）
M38510/07501BDA，工作温度：-55 to 125，封装：CFP (W)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网M38510/07501BDA的批量USD价格：17.056（1000+）
SN54S86J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SN54S86J的批量USD价格：7.198（1000+）
SNJ54S86J，工作温度：-55 to 125，封装：CDIP (J)-14，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SNPB，TI官网SNJ54S86J的批量USD价格：6.694（1000+）
