SN55HVD233-SP 依照 ISO 11898 标准， 用于 使用控制器区域网络 (CAN) 串行通信物理层的航天器应用中。作为 CAN 收发器，此器件在差分 CAN 总线和 CAN 控制器间提供传输和接收能力，信令速度高达 1Mbps。

SN55HVD233-SP 专门用于严苛的辐射环境， 具有 交叉线保护、过压保护、±16V 接地失效保护和过热（热关断）保护。此器件可在 –7V 至 12V 的宽共模范围内运行。此收发器是用于卫星应用的微处理器、FPGA 或 ASIC 的主机 CAN 控制器与差分 CAN 总线之间的 接口。

模式：SN55HVD233-SP 的引脚 8 R_S 具有三种运行模式：高速、斜率控制或低功耗待机模式。用户可直接将引脚 8 接地以选择高速运行模式，驱动器输出晶体管将尽快开启和关闭，无上升和下降斜率限制。由于斜率与引脚的输出电流成比例，用户可在引脚 8 连接接地的电阻器以调节上升和下降斜率。斜率控制可通过 0Ω 电阻进行，以实现约 38V/µs 的转换率；最高可通过 50kΩ电阻进行，从而实现约 4V/µs 的转换率。有关斜率控制的更多信息，请参阅应用和实现 部分。

如果引脚 8 具有高模式电平，当驱动器关闭且接收器保持工作状态时，SN55HVD233-SP 将进入低电流待机（只听）模式。当本地协议控制器需要向总线传输时，将会改变此低电流待机模式。有关回送模式的更多信息，请参阅应用信息 部分。

回送：SN55HVD233-SP 的回送 LBK 引脚 5 逻辑高电平使总线输出和总线输入处于高阻抗状态。其余电路将保持工作状态，可用于驱动器到接收器的回送和自诊断节点功能，且不会干扰总线。

CAN 总线状态：在器件供电运行期间，CAN 总线具有两种状态：显性和隐性。在总线显性状态下，总线采用差分驱动方式，D 和 R 引脚相应地置为逻辑低电平。在隐性总线状态下，总线通过接收器的高电阻内部输入电阻器 R_IN 偏置为 V_CC/2，D 和 R 引脚相应地偏置为逻辑高电平（请参阅总线状态（物理位表示） 和简化的隐性共模偏置和接收器）。

• 符合 MIL-PRF 38535 的 QMLV（QML V 类）耐辐射 (RHA) SMD 5962L1420901VXC
  • 单粒子闩锁 (SEL) 在 125°C 下的抗扰度可达 86MeV-cm2/mg
  • 电离辐射总剂量 (TID) 在低剂量率下可达 50kRad (Si)
  • 符合军用温度范围（-55°C 至 125°C）

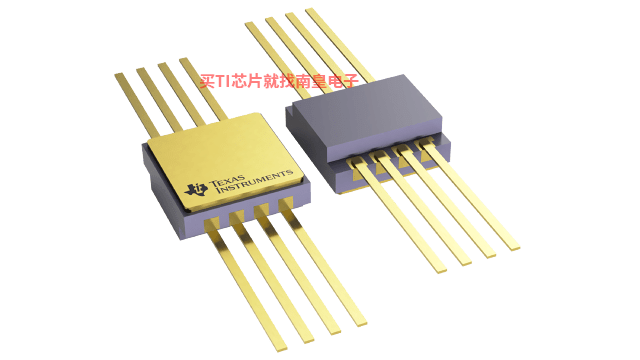

  • 高性能 8 引脚陶瓷扁平封装 (HKX)
• 符合 ISO 11898-2 标准
• 总线引脚故障保护大于 ±16V
• 总线引脚 ESD 保护大于 ±16kV HBM
• 数据传输速率高达 1Mbps
• 扩展级共模范围：–7V 至 12V
• 高输入阻抗，允许连接 120 个节点
• 低电压晶体管-晶体管逻辑电路 (LVTTL) I/O 可耐受 5V 电压
• 可调节的驱动器传输次数，用于改善信号质量
• 未供电节点不会干扰总线
• 低电流待机模式，200μA 典型值
• 诊断回送功能
• 热关断保护
• 加电和断电无干扰总线输入和输出
  • 具有低 VCC 的高输入阻抗
  • 功率循环过程中单片输出

• Protocols
• CAN
• Number of channels (#)
• 1
• Supply voltage (V)
• 3 to 3.6
• Bus fault voltage (V)
• -18 to 18
• Signaling rate (Max) (Mbps)
• 1
• Rating
• Space
• Operating temperature range (C)
• -55 to 125, 25 to 25
• Low power mode
• Standby
• Common mode voltage (V)
• -7 to 12
• Isolated
• No

SN55HVD233-SP的完整型号有：5962L1420901VXC、HVD233HKX/EM，以下是这些产品的关键参数及官网采购报价：

5962L1420901VXC，工作温度：-55 to 125，封装：CFP (HKX)-8，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIAU，TI官网5962L1420901VXC的批量USD价格：682.836（1000+）

HVD233HKX/EM，工作温度：25 to 25，封装：CFP (HKX)-8，包装数量MPQ：1个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIAU，TI官网HVD233HKX/EM的批量USD价格：266.306（1000+）

SN55HVD233EVM-CVAL — SN55HVD233-SP 耐辐射 (RHA) 评估模块

The SN55HVD233EVM-CVAL is an evaluation module for the raditation tolerant SN55HVD233-SP CAN tranceiver. The EVM has configurations for basic CAN evaluation, including various load and termination settings necessary to evaluate CAN transceiver performance.
