SN65DP141 是一款与协议无关的异步、低延迟、四通道线性均衡器，该器件经过优化适用于高达 12Gbps 的数据速率并且可对电路板走线和电缆所产生的损耗进行补偿。

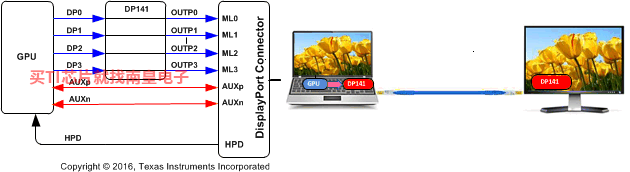

该器件透明呈现 DisplayPort (DP) 链路训练，这使得 DP 发送设备和接收设备能够执行有效的链路训练，克服了传统 aux snooping 转接驱动器的缺点。此外，该器件与位置无关。它可置于源设备、电缆或接收设备内，从而为总体链路预算有效提供负损耗 分量。SN65DP141 内的线性均衡在与接收器搭配使用时还可提高链路裕度，从而实现判决反馈均衡 (DFE)。

SN65DP141 支持采用 I²C 和 GPIO 配置对均衡、增益、动态范围进行独立通道控制。

.

.

• 支持 VESA DisplayPort 1.4a、 2.0 和 eDP 1.4
• 四通道线性转接驱动器，支持高达 12Gbps 的数据速率，包括 DisplayPort RBR、HBR、HBR2、HBR3 和 UHBR10
• 与协议无关
• 透明呈现 DP 链路训练
• 与在链路上的位置无关，适用于源端、接收端和电缆应用
• 6GHz 时模拟均衡为 15dB
• 输出线性动态范围：1200mV
• 带宽：>20 GHz
• 6GHz 时的回波损耗优于 16dB
• 2.5V 或 3.3V ±5% 单电源选项
• 低功耗，2.5V VCC 时每通道 80mW
• GPIO 或 I2C 控制

• Protocols
• DisplayPort
• Speed (Max) (Gbps)
• 12
• Supply voltage (V)
• 2.5, 3.3
• Operating temperature range (C)
• -40 to 85

SN65DP141的完整型号有：SN65DP141RLJR、SN65DP141RLJT，以下是这些产品的关键参数及官网采购报价：

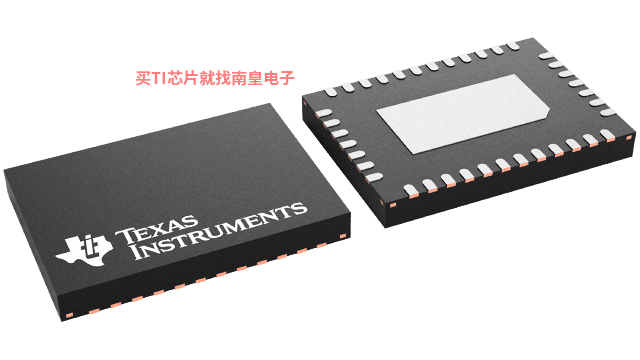

SN65DP141RLJR，工作温度：-40 to 85，封装：WQFN (RLJ)-38，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网SN65DP141RLJR的批量USD价格：3.238（1000+）

SN65DP141RLJT，工作温度：-40 to 85，封装：WQFN (RLJ)-38，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网SN65DP141RLJT的批量USD价格：3.886（1000+）

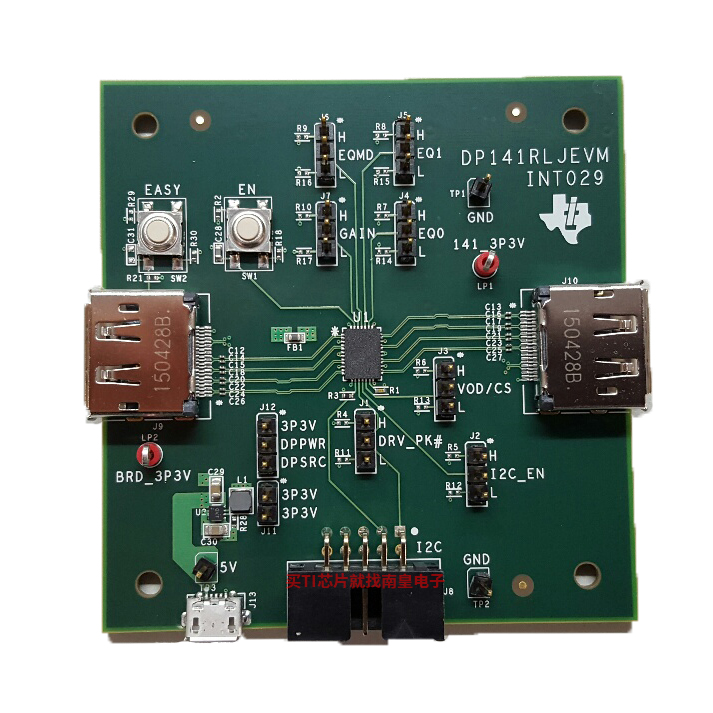

DP141RLJEVM — DP141 DisplayPort 线性转接驱动器，支持 RBR、HBR、HBR2 和 HBR3 (12Gbps)

DP141 EVM 旨在使用标准 DisplayPort 连接在系统级别评估 DP141 器件。该 EVM 提供标准 DP 连接器，该连接器可用于连接至 DisplayPort 拉系统或灌系统以评估 DP141 设置。

SN65DP141 S-Parameter Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)
