SN65ELT23_TI 5V 双路差动 PECL 缓冲器至 TTL 转换器

SN65ELT23的基本参数

制造厂商：TI
产品类别：接口
技术类目：LVDS、M-LVDS 和 PECL IC
功能描述：5V 双路差动 PECL 缓冲器至 TTL 转换器
点击这里打开及下载SN65ELT23的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN65ELT23的产品详情：

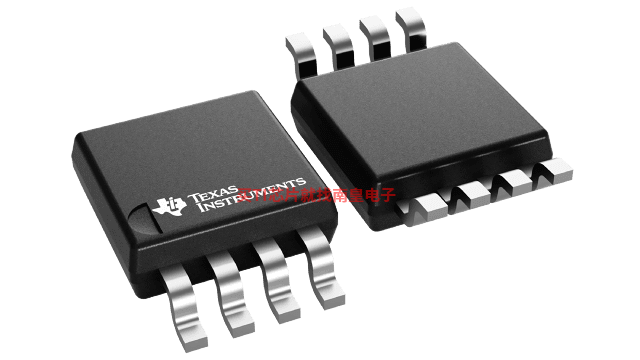

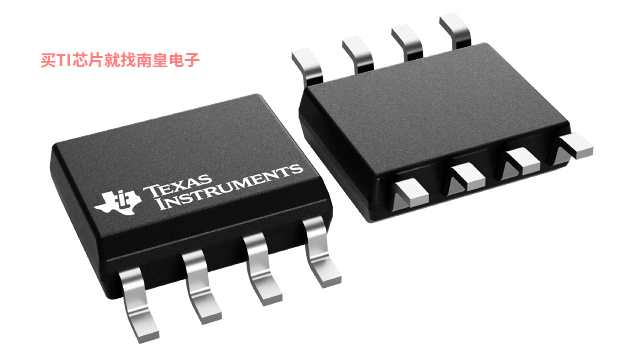

The SN65ELT23 is a low power dual PECL-to-TTL translator device. The device includes circuitry to maintain a known logic low level when inputs are in an open condition. The SN65ELT23 is housed in an industry standard SOIC-8 package and is also available in an optional TSSOP-8 package.

SN65ELT23的优势和特性：

Dual 5-V Differential PECL-to-TTL Buffer
24-mA TTL Ouputs
Operating Range
- PECL VCC = 4.75 V to 5.25 V with GND = 0 V
Support for Clock Frequencies of 250 MHz (TYP)
3.5-ns Typical Propagation Delay
Output Default Low with Inputs Left Open or <1.3 V
Internal Input 50-k Pull-Down Resistor
Built-In Temperature Compensation
Drop-In Compatible to the MC100ELT23
APPLICATIONS
- Data and Clock Transmission Over Backplane
- Signaling Level Conversion for Clock or Data

SN65ELT23的参数（英文）：

Function
Receiver, Translator
Protocols
PECL
Number of transmitters
0
Number of receivers
2
Supply voltage (V)
5
Signaling rate (Mbps)
500
Input signal
PECL
Output signal
TTL
Rating
Catalog
Operating temperature range (C)
-40 to 85

SN65ELT23具体的完整产品型号参数及价格（美元）：

SN65ELT23的完整型号有：SN65ELT23D、SN65ELT23DGK、SN65ELT23DGKR、SN65ELT23DR，以下是这些产品的关键参数及官网采购报价：

SN65ELT23D，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65ELT23D的批量USD价格：1.478（1000+）

SN65ELT23DGK，工作温度：-40 to 85，封装：VSSOP (DGK)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65ELT23DGK的批量USD价格：1.478（1000+）

SN65ELT23DGKR，工作温度：-40 to 85，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65ELT23DGKR的批量USD价格：1.267（1000+）

SN65ELT23DR，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65ELT23DR的批量USD价格：1.267（1000+）

SN65ELT23的评估套件：

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

SN65ELT23的电路图解：
