SN65HVD233、SN65HVD234 和 SN65HVD235 用于 采用 符合 ISO 11898 标准的控制器局域网 (CAN) 串行通信物理层的应用。作为 CAN 收发器，每种器件在差分 CAN 总线和 CAN 控制器间提供传输和接收功能，信令速度高达 1Mbps。

这些器件专为在特别恶劣的环境中工作而设计，具有交叉线保护、高达 ±36V 的过压保护、接地失效保护、过热（热关断）保护以及 ±100V 的共模瞬态保护功能。这些器件可在 –7V 至 12V 的宽共模范围内运行。这些收发器是微处理器上的主机 CAN 控制器与工业、楼宇自动化，运输和汽车应用中使用的差分 CAN 总线之间的 接口。

模式：SN65HVD233、SN65HVD234 和 SN65HVD235 的 R_S 引脚（引脚 8）提供三种运行模式：高速、斜率控制和低功耗待机模式。将引脚 8 直接接地可选择高速工作模式，该工作模式允许驱动器输出晶体管以尽可能快的速度导通和关断，而且对上升和下降斜率没有限制。通过在 R_S 引脚与地之间连接一个电阻器可以调节上升和下降斜率。斜率将与引脚的输出电流成正比。当电阻器值为 10kΩ 时，器件驱动器的压摆率约为 15V/µs；当电阻器值为 100kΩ 时，器件的压摆率约为 2.0V/µs。有关斜率控制的更多信息，请参阅特性 说明。

如果对 R_S 引脚施加逻辑高电平，那么 SN65HVD233、SN65HVD234 和 SN65HVD235 会进入低电流待机（仅监听）模式，在此模式下，驱动器将关断并且接收器保持活动状态。如果本地协议控制器需要向总线发送消息，则必须通过 R_S 引脚将器件返回至高速模式或斜率控制模式。

环回 (SN65HVD233)：当 SN65HVD233 的环回 (LBK) 引脚（引脚 5）为逻辑高电平时，会将总线输出和总线输入置于高阻抗状态。器件内部的 D 至 R 路径保持活动状态，可用于驱动器至接收器环回，从而实现在不干扰总线的情况下执行自诊断节点功能。有关环回模式的更多信息，请参阅特性 说明。

超低电流睡眠 (SN65HVD234)：如果对 EN 引脚（引脚 5）施加逻辑低电平，则 SN65HVD234 会进入超低电流睡眠模式，在该模式下将停用驱动器和接收器电路。在通过向引脚 5 施加逻辑高电平来激活电路之前，器件将一直处于该睡眠模式。

自动波特环回 (SN65HVD235)：SN65HVD235 的 AB 引脚（引脚 5）实现了总线仅监听环回功能，允许本地节点控制器将其波特率与 CAN 总线的波特率同步。在自动波特模式下，驱动器的总线输出处于高阻抗状态，而接收器的总线输入保持活动状态。器件内部有一条 D 引脚到 R 引脚的环回路径，可帮助控制器执行波特率检测或自动波特功能。有关自动波特模式的更多信息，请参阅特性 说明。

• 3.3V 单电源电压
• 总线引脚故障保护大于 ±36V
• 总线引脚 ESD 保护大于 ±16kV HBM
• 符合 ISO 11898-2 标准
• 符合 GIFT/ICT 标准
• 数据速率高达 1Mbps
• 扩展级共模范围：–7V 至 12V
• 高输入阻抗支持 120 个节点
• LVTTL I/O 可承受 5V 的电压
• 可调节的驱动器转换时间，能够改善辐射性能
• 未供电节点不会干扰总线
• 低电流待机模式，200μA（典型值）
• SN65HVD233：环回模式
• SN65HVD234：超低电流休眠模式
  • 50nA 典型电流消耗
• SN65HVD235：自动波特环回模式
• 热关断保护
• 加电和断电时总线输入和输出上无干扰
  • 具有低 VCC 的高输入阻抗
  • 功率循环过程中单片输出

• Protocols
• CAN
• Number of channels (#)
• 1
• Supply voltage (V)
• 3 to 3.6
• Bus fault voltage (V)
• -36 to 36
• Signaling rate (Max) (Mbps)
• 1
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125
• Low power mode
• Silent
• Common mode voltage (V)
• -7 to 12
• Isolated
• No

SN65HVD235的完整型号有：SN65HVD235D、SN65HVD235DR，以下是这些产品的关键参数及官网采购报价：

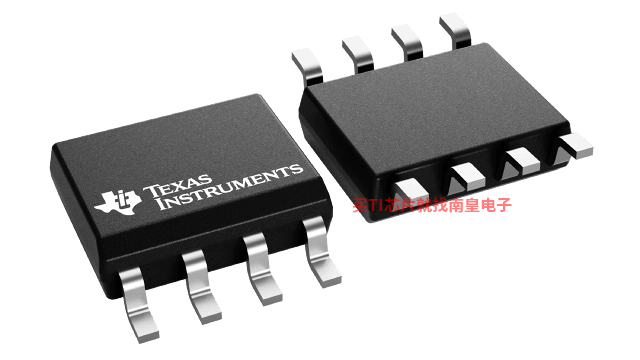

SN65HVD235D，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65HVD235D的批量USD价格：1.505（1000+）

SN65HVD235DR，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65HVD235DR的批量USD价格：1.254（1000+）
