这些器件具有稳健耐用的 3.3V 驱动器和接收器，并且采用小型封装，可满足工业应用 应用。这些总线引脚可耐受 ESD 事件，具有对于人体放电模型和 IEC 接触放电规范的高级别保护。

其中每一款器件都配有一个差分驱动器和一个差分接收器。这两个器件由 3.3V 单电源供电。驱动器差分输出和接收器差分输入在内部连接，构成一个适用于半双工（两线制总线）通信的总线端口。这些器件具备宽共模电压范围，因此适用于长线缆上的 应用 长线缆。这些器件额定运行温度范围为 -40°C 至 125°C。

• 可提供小尺寸的 VSSOP 和 SOIC 封装，前者可节省电路板上的空间，后者可实现普遍兼容性
• 总线 I/O 保护
  • >±15kV 人体模型 (HBM) 保护
  • >±12kV IEC 61000-4-2 接触放电
  • >±4kV IEC 61000-4-4 快速瞬态突发
• 扩展的工业温度范围 -40°C 至 125°C
• 用于噪声抑制的较大接收器滞后 (80mV)
• 低单元负载可实现超过 200 个节点的连接
• 低功耗
  • 低待机电源电流：< 2μA
  • 运行期间 ICC 静态电流 < 1mA
• 与 3.3V 或 5V 控制器兼容的 5V 耐压逻辑输入
• 针对以下信号传输速率进行了优化：250kbps，20Mbps，50Mbps
• 无干扰加电和断电总线输入和输出

• Number of receivers
• 1
• Number of transmitters
• 1
• Duplex
• Half
• Supply voltage (Nom) (V)
• 3.3
• Signaling rate (Max) (Mbps)
• 0.25
• IEC 61000-4-2 contact (+/- kV)
• 12
• Fault protection (V)
• -13 to 16.5
• Common mode range
• -7 to 12
• Number of nodes
• 200
• Features
• IEC ESD protection
• Isolated
• No
• ICC (Max) (mA)
• 0.95
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125

SN65HVD72的完整型号有：SN65HVD72D、SN65HVD72DGK、SN65HVD72DGKR、SN65HVD72DR、SN65HVD72DRBR、SN65HVD72DRBT，以下是这些产品的关键参数及官网采购报价：

SN65HVD72D，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65HVD72D的批量USD价格：1.322（1000+）

SN65HVD72DGK，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN65HVD72DGK的批量USD价格：1.653（1000+）

SN65HVD72DGKR，工作温度：-40 to 125，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN65HVD72DGKR的批量USD价格：1.433（1000+）

SN65HVD72DR，工作温度：-40 to 125，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN65HVD72DR的批量USD价格：1.102（1000+）

SN65HVD72DRBR，工作温度：-40 to 125，封装：SON (DRB)-8，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网SN65HVD72DRBR的批量USD价格：1.102（1000+）

SN65HVD72DRBT，工作温度：-40 to 125，封装：SON (DRB)-8，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网SN65HVD72DRBT的批量USD价格：1.322（1000+）

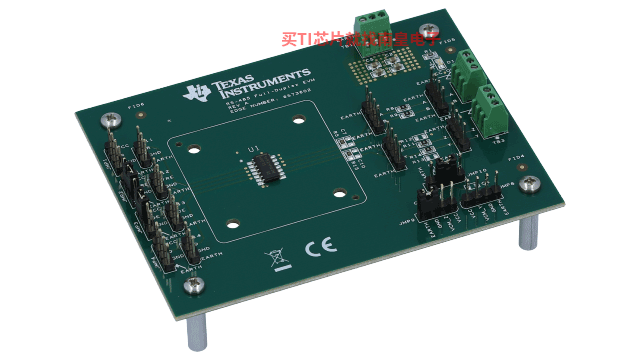

RS485-FL-DPLX-EVM — RS485-FL-DPLX-EVM：RS-485 全双工评估模块

The RS-485 full-duplex evaluation module (EVM)helps designers evaluate device performance, supporting fast development and analysis of data transmission systems using any of the SN65HVD147x, SN65HVD179x, SN65HVD3x, SN65HVD5x and SN65HVD7x full-duplex transceivers in a 14-pin D package. The (...)

RS485-HF-DPLX-EVM — RS-485 半双工评估模块

RS485 半双工 EVM 可帮助设计人员评估器件性能，支持快速开发和分析采用 SN65HVD1X、SN65HVD2X、SN65HVD7X、SN65HVD8X 或 SN65HVD96 收发器的数据传输系统。此 EVM 板没有焊接到板上的 RS-485 器件。用户可以申请样片或购买任意一种 TI RS-485 半双工器件进行评估。请参见 EVM 用户指南（TI 文献编号 SLLU173）获取完整的兼容器件列表。

SN65HVD72EVM — SN65HVD72EVM 评估模块

SN65HVD72EVM 可帮助设计者评估器件性能，也可使用 SN65HVD72/SN65HVD75/SN65HVD78 收发器为数据传输系统提供快速开发和分析支持。该 EVM 板具有焊接到板上的 SN65HVD75 (20Mbps) 器件。该 EVM 套件包括具有 SN65HVD72 (250kbps) 和 SN65HVD78 (50Mbps) 器件的 IC 样品包。任一器件都可通过将 SN65HVD75 更换为所需的速度等级器件进行评估。

SN65HVD72 IBIS Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

TIDA-00202 — HIPERFACE 位置编码器接口参考设计

TIDA-00202 参考设计实现了一种连接至 HIPERFACE 位置编码器的符合 EMC 标准的工业模拟和数字混合接口。此设计对双向参数通道使用具有 IEC-ESD 和 IEC-EFT 保护的 3.3V 电源 RS485 收发器。对于模拟正弦/余弦信号通道，此设计提供两个选项，为具有和没有嵌入式 ADC 的处理器连接提供灵活性，或者同时使用这两个选项为其提供冗余性。第一个选项具有全差动双 12 位 ADC 及 SPI 输出，第二个选项具有双差动输入及单端模拟输出 (0-3.3V)。此设计采用 16V 到 36V 宽电压范围内的符合工业标准的 24V 输入。编码器的电源可以配置为 7 到 (...)

TIDA-00485 — 24 VAC 供电的非隔离式 RS-485 转 Wi-Fi 桥接器参考设计

TIDA-00485使用我们的 SimpleLink Wi-Fi CC3200 片上互联网无线 MCU 模块，在 RS-485 网络和 Wi-Fi 网络之间创建数据桥。SN65HVD72 收发器提供具有 12kV ESD 保护的 RS-485 接口，以及额外的板载保护。该设计可使用高达 30VRMS 或 48V 峰值的交流或直流电源供电。

TIDA-00486 中提供了该设计具有隔离式 RS-485 接口的版本。

TIDA-00203 — 采用 32 位 ARM Cortex-M4F MCU 的紧凑型 CAN 转以太网转换器参考设计

此参考设计展示了使用 TM4C129XNCZAD 32 位 ARM&reg; Cortex&trade;-M4F MCU 的小型控制器接入网络 (CAN) 转以太网转换器。此参考支持 10/100 Base-T，符合 IEEE 802.3 标准，适用于工业驱动器监视和控制以及监测控制和数据采集 (SCADA) 系统。只需简单地更改固件，就可以将同一个硬件用作 CAN 转以太网网关或网桥。网关应用适用于通过以太网监控远程 CAN 网络，而网桥应用适用于通过互联网或局域网 (LAN) 耦合 CAN 网络。
