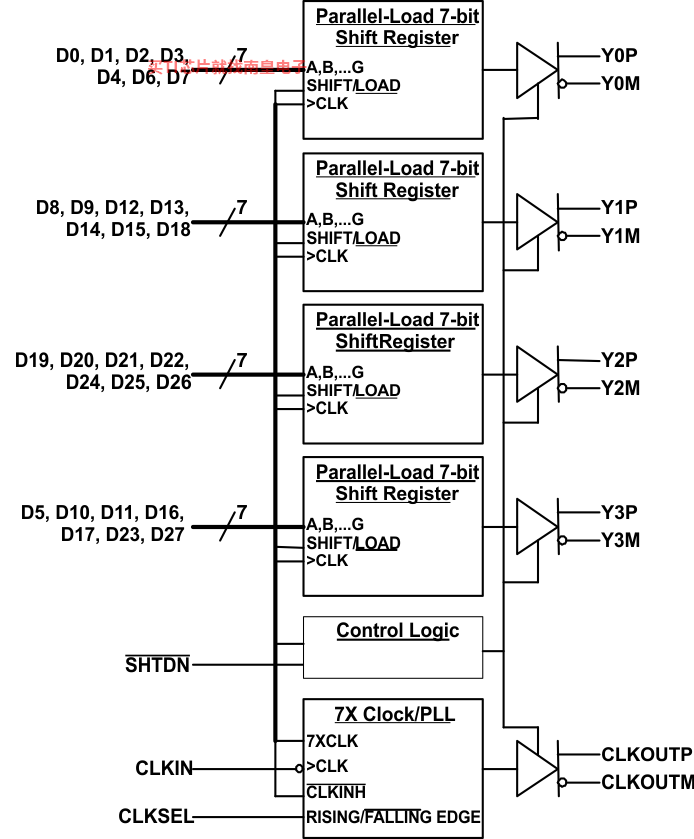

SN65LVDS93B LVDS SerDes（串行器/解串器）发送器在单个集成电路中包含 4 个 7 位并行负载串行输出移位寄存器、1 个 7 时钟合成器以及 5 个低电压差动信号 (LVDS) 驱动器。借助这些功能，可以通过 5 个平衡对导体同步传输 28 位单端 LVTTL 数据并由兼容的接收器（如 DS90CR286A 和 SN65LVDS94）进行接收。

发送数据时，数据位 D0 至 D27 会在输入时钟信号 (CLKIN) 边沿全部加载到寄存器中。可通过时钟选择 (CLKSEL) 引脚来选择时钟的上升沿或下降沿。CLKIN 的频率会实现比率为 7 的倍增，然后用于以串行方式以 7 位时间片解除数据寄存器的负载。接着会将 4 个串行数据流和锁相时钟 (CLKOUT) 输出至 LVDS 输出驱动器。CLKOUT 的频率与输入时钟 (CLKIN) 相同。

SN65LVDS93B 器件无需外部组件，只需很少控制，甚至无需控制。发送器输入端的数据总线与接收器输出端的数据总线相同，数据传输对于用户而言是透明的。用户唯一能够干预的是选择时钟上升沿（向 CLKSEL 输入高电平）或下降沿（向 CLKSEL 输入低电平），以及能够使用关断/清零 (SHTDN) 信号。SHTDN 是一个低电平有效输入，可禁用时钟并关断 LVDS 输出驱动器，从而降低功耗。如果该信号为低电平，则可以清除所有内部寄存器（处于低电平）。

SN65LVDS93B 在环境空气中的工作温度范围为 –40°C 至 85°C。

• –40°C 至 85°C 的工业温度范围
• LVDS 显示 Serdes 接口，可直接连接至具有集成 LVDS 的 LCD 显示面板

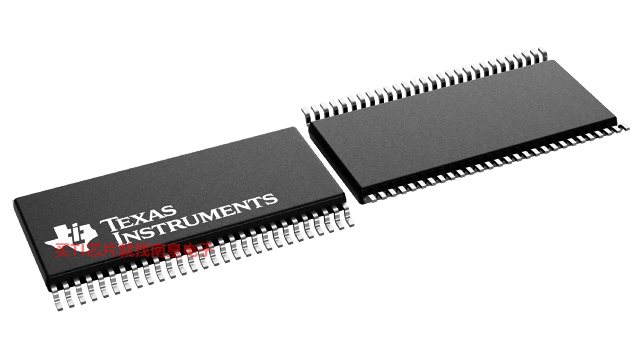

• 封装选项：8.1mm × 14mm TSSOP
• 1.8V 至 3.3V 耐压数据输入，可直接连接至低功耗、低压应用和图形处理器
• 传输速率高达 85Mpps（百万像素/秒）；像素时钟频率范围为 10MHz 至 85MHz；最高支持 2.38Gbps 的数据速率
• 适合 HVGA 到高清 (HD) 范围内的显示分辨率，并且电磁干扰 (EMI) 较低
• 通过 3.3V 单电源供电运行，75MHz 频率下的功耗为 170mW（典型值）
• 28 个数据通道和时钟输入低压 TTL 至 4 个数据通道和时钟输出低压差分
• 禁用时的功耗不到 1mW
• 可选上升或下降时钟沿触发输入
• ESD：5kV HBM
• 支持扩频时钟 (SSC)
• 支持从 RGB 888 转换至 LVDS I

• Operating temperature range (C)
• -40 to 85

SN65LVDS93B的完整型号有：SN65LVDS93BDGG、SN65LVDS93BDGGR，以下是这些产品的关键参数及官网采购报价：

SN65LVDS93BDGG，工作温度：-40 to 85，封装：TSSOP (DGG)-56，包装数量MPQ：35个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网SN65LVDS93BDGG的批量USD价格：3.643（1000+）

SN65LVDS93BDGGR，工作温度：-40 to 85，封装：TSSOP (DGG)-56，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网SN65LVDS93BDGGR的批量USD价格：3.036（1000+）

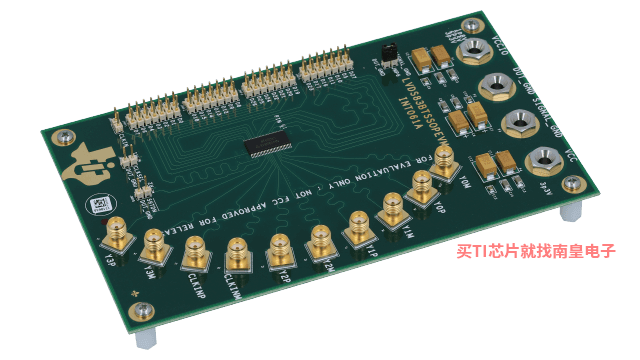

LVDS83BTSSOPEVM — LVDS83BT 10-135MHz 28 位 LVDS 变送器/串行器评估模块

SN75LVDS83B 变送器在单个集成电路中包含 4 个 7 位并行负载串行输出相移寄存器、1 个 7X 时钟合成器以及 5 个低电压差动信号 (LVDS) 线路驱动器。借助这些功能，可通过 5 个平衡对导体将 28 位单端 LVTTL 数据同步发送至兼容接收器，如 SN75LVDS82 和具有集成 LVDS 接收器的 LCD 面板。该 EVM 同样适用于评估 SN65LVDS93A 和 SN65LVDS93A-Q1 器件。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

TIDA-010013 — 适用于 Sitara 处理器的 RGB 转 OLDI/LVDS 显示桥接参考设计

Higher resolution displays are now in larger demand than ever before. This results in a higher pixel clock which can lead to challenges such as high EMI emission and noise immunity. As a result, the video interface now transitions from a traditional RGB to LVDS video interface. As microprocessors (...)
