The SN74AHC1G32 device is a single 2-input positive-OR gate. The device performs the Boolean function Y = A + B or Y = A\ + B\ in positive logic.

• Operating Range of 2 V to 5.5 V
• Max tpd of 6.5 ns at 5 V
• Low Power Consumption, 10-μA Max ICC
• ±8-mA Output Drive at 5 V
• Schmitt-Trigger Action at All Inputs Makes the Circuit Tolerant for Slower Input Rise and Fall Time
• Latch-Up Performance Exceeds 250 mA Per JESD 17

• Technology Family
• AHC
• Supply voltage (Min) (V)
• 2
• Supply voltage (Max) (V)
• 5.5
• Number of channels (#)
• 1
• Inputs per channel
• 2
• IOL (Max) (mA)
• 8
• IOH (Max) (mA)
• -8
• Input type
• Standard CMOS
• Output type
• Push-Pull
• Features
• Over-voltage tolerant inputs, Very high speed (tpd 5-10ns)
• Data rate (Max) (Mbps)
• 110
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125, -40 to 85

SN74AHC1G32的完整型号有：SN74AHC1G32DBVR、SN74AHC1G32DBVRG4、SN74AHC1G32DBVT、SN74AHC1G32DBVTG4、SN74AHC1G32DCK3、SN74AHC1G32DCKR、SN74AHC1G32DCKRG4、SN74AHC1G32DCKT、SN74AHC1G32DCKTG4、SN74AHC1G32DRLR，以下是这些产品的关键参数及官网采购报价：

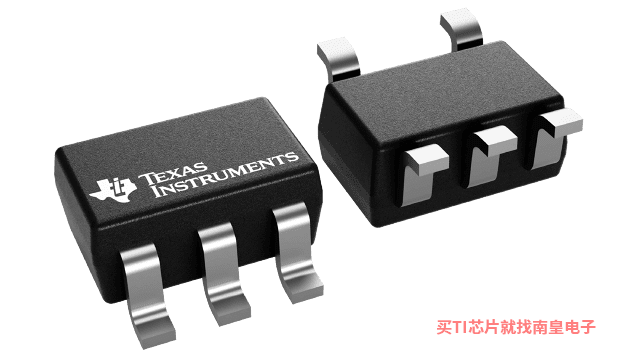

SN74AHC1G32DBVR，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AHC1G32DBVR的批量USD价格：0.03（1000+）

SN74AHC1G32DBVRG4，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AHC1G32DBVRG4的批量USD价格：0.081（1000+）

SN74AHC1G32DBVT，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74AHC1G32DBVT的批量USD价格：0.27（1000+）

SN74AHC1G32DBVTG4，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AHC1G32DBVTG4的批量USD价格：0.281（1000+）

SN74AHC1G32DCK3，工作温度：-40 to 85，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNBI，TI官网SN74AHC1G32DCK3的批量USD价格：0.039（1000+）

SN74AHC1G32DCKR，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AHC1G32DCKR的批量USD价格：0.028（1000+）

SN74AHC1G32DCKRG4，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AHC1G32DCKRG4的批量USD价格：0.081（1000+）

SN74AHC1G32DCKT，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74AHC1G32DCKT的批量USD价格：0.27（1000+）

SN74AHC1G32DCKTG4，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AHC1G32DCKTG4的批量USD价格：0.281（1000+）

SN74AHC1G32DRLR，工作温度：-40 to 125，封装：SOT-5X3 (DRL)-5，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AHC1G32DRLR的批量USD价格：0.055（1000+）

5-8-LOGIC-EVM — 支持 5 至 8 引脚 DCK、DCT、DCU、DRL 和 DBV 封装的通用逻辑 EVM

灵活的 EVM 设计用于支持具有 5 至 8 引脚数且采用 DCK、DCT、DCU、DRL 或 DBV 封装的任何器件。

SN74AHC1G32 IBIS Model

可编程实时单元 – 工业通信子系统 (PRU-ICSS) 是 AM335x SoC 的多功能组件，可用于实时、确定、快速的 GPIO 控制，即使运行的是不确定性操作系统时也可实现此控制。此参考设计提供了 PRU-ICSS 的一个具体用例和实施方案，即直接控制热敏打印机模块。此设计中包括用于 ARM 到 PRU 通信、实时 GPIO 引脚控制（驱动热敏打印头元件和步进电机）和 PinMux 配置的 C 代码示例。

PMP10711 — 简单 6 通道电源排序器参考设计

PMP10711 是一种利用两个 LM3880 3 通道序列发生器 IC 的 6 通道电源序列发生器。此设计使用外部“与门”和“非门”按顺序对全部 6 个通道进行加电和断电。在加电和断电期间需要对最多 6 个电源轨进行定序的情况下，这种设计很有用。
