The SN74AUP1G57 device features configurable multiple functions. The output state is determined by eight patterns of 3-bit input. The user can choose the logic functions AND, OR, NAND, NOR, XNOR, inverter, and noninverter. All inputs can be connected to V_CC or GND.

• Available in the Texas Instruments NanoStar? Packages
• Low Static-Power Consumption (ICC = 0.9 μA Maximum)
• Low Dynamic-Power Consumption (Cpd = 4.3 pF Typical at 3.3 V)
• Low Input Capacitance (Ci = 1.5 pF Typical)
• Low Noise – Overshoot and Undershoot <10% of VCC
• Ioff Supports Partial-Power-Down Mode Operation
• Includes Schmitt-Trigger Inputs
• Wide Operating VCC Range of 0.8 V to 3.6 V
• Optimized for 3.3-V Operation
• 3.6-V I/O Tolerant to Support Mixed-Mode Signal Operation
• tpd = 5.3 ns Maximum at 3.3 V
• Suitable for Point-to-Point Applications
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Performance Tested Per JESD 22
  • 2000-V Human-Body Model (A114-B, Class II)
  • 1000-V Charged-Device Model (C101)
• APPLICATIONS
  • Active Noise Cancellation (ANC)
  • Barcode Scanners
  • Blood Pressure Monitors
  • CPAP Machines
  • Cable Solutions
  • E-Books
  • Embedded PCs
  • Field Transmitter: Temperature or Pressure Sensors
  • HVAC: Heating, Ventilating, and Air Conditioning
  • Network-Attached Storage (NAS)
  • Server Motherboard and PSU
  • Software Defined Radio (SDR)
  • TV: High-Definition (HDTV), LCD, and Digital
  • Video Communications Systems

All other trademarks are the property of their respective owners

• Technology Family
• AUP
• Supply voltage (Min) (V)
• 0.8
• Supply voltage (Max) (V)
• 3.6
• Number of channels (#)
• 1
• Inputs per channel
• 1
• IOL (Max) (mA)
• 4
• IOH (Max) (mA)
• -4
• Input type
• Schmitt-Trigger
• Output type
• Push-Pull
• Features
• Partial power down (Ioff), Over-voltage tolerant inputs, Very high speed (tpd 5-10ns)
• Data rate (Max) (Mbps)
• 100
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85

SN74AUP1G57的完整型号有：SN74AUP1G57DBVR、SN74AUP1G57DBVT、SN74AUP1G57DCKR、SN74AUP1G57DCKT、SN74AUP1G57DRLR、SN74AUP1G57DRYR、SN74AUP1G57DSFR、SN74AUP1G57YFPR、SN74AUP1G57YZPR，以下是这些产品的关键参数及官网采购报价：

SN74AUP1G57DBVR，工作温度：-40 to 85，封装：SOT-23 (DBV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AUP1G57DBVR的批量USD价格：.106（1000+）

SN74AUP1G57DBVT，工作温度：-40 to 85，封装：SOT-23 (DBV)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AUP1G57DBVT的批量USD价格：.306（1000+）

SN74AUP1G57DCKR，工作温度：-40 to 85，封装：SC70 (DCK)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AUP1G57DCKR的批量USD价格：.106（1000+）

SN74AUP1G57DCKT，工作温度：-40 to 85，封装：SC70 (DCK)-6，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AUP1G57DCKT的批量USD价格：.306（1000+）

SN74AUP1G57DRLR，工作温度：-40 to 85，封装：SOT-5X3 (DRL)-6，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74AUP1G57DRLR的批量USD价格：.131（1000+）

SN74AUP1G57DRYR，工作温度：-40 to 85，封装：SON (DRY)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74AUP1G57DRYR的批量USD价格：.117（1000+）

SN74AUP1G57DSFR，工作温度：-40 to 85，封装：SON (DSF)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74AUP1G57DSFR的批量USD价格：.127（1000+）

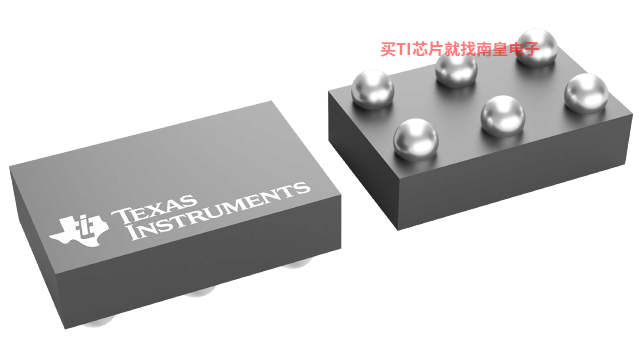

SN74AUP1G57YFPR，工作温度：PropertyValue，封装：DSBGA (YFP)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网SN74AUP1G57YFPR的批量USD价格：.166（1000+）

SN74AUP1G57YZPR，工作温度：-40 to 85，封装：DSBGA (YZP)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网SN74AUP1G57YZPR的批量USD价格：.17（1000+）

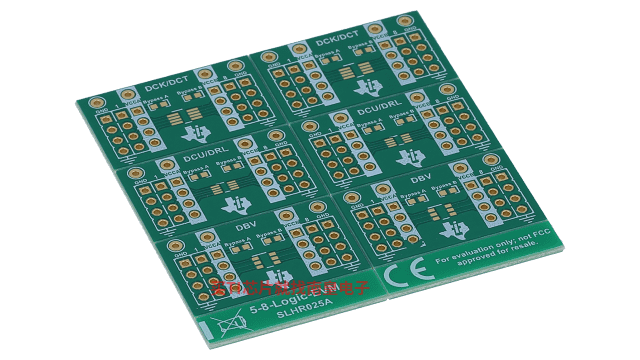

5-8-LOGIC-EVM — 支持 5 至 8 引脚 DCK、DCT、DCU、DRL 和 DBV 封装的通用逻辑 EVM

灵活的 EVM 设计用于支持具有 5 至 8 引脚数且采用 DCK、DCT、DCU、DRL 或 DBV 封装的任何器件。
