这个 16 位（双八进制）非反相总线收发器使用两个独立的可配置电源轨。
A 端口被设计用于跟踪 V_CCA。 V_CCA可接受从 1.4V 到 3.6V 范围内的任一电源电压。B 端口被设计用于跟踪 V_CCB。 V_CCB可接受从 1.4 至 3.6V 间的任一电源电压值。这可实现 1.5V，1.8V，2.5V和 3.3V 电压节点间的通用低压双向转换。

SN74AVCB164245 被设计用来实现数据总线间的异步通信。 根据方向控制 (DIR) 输入上的逻辑电平，此器件将数据从 A 总线发送至 B 总线，或者将数据从 B 总线发送至 A 总线。 输出使能 (OE) 可被用来禁用输出，这样可有效隔离总线。

SN74AVCB164245 的设计方式决定了控制引脚（1DIR，2DIR，1OE和 2OE）由 V_CCB供电。

为了确保加电或断电期间的高阻抗状态，OE应通过一个上拉电阻器连接至 V_CC；该电阻器的最小值由驱动器的电流吸收能力来决定。

该器件完全符合使用 I_关闭的部分断电应用的规范要求。 I_关闭电路禁用输出，从而可防止其断电时破坏性电流从该器件回流。 如果任何一个 V_CC输入接地 (GND)，那么两个端口都处于高阻抗状态。

• 德州仪器 (TI) Widebus 系列
• DOC 电路产品成员动态改变输出阻抗，从而在不降低速度的情况下达到降噪的目的。
• 动态驱动能力与 2.5V VCC时 IOH和 IOL为 ±24mA 的标准输出等效
• 控制输入 VIH和 VIL电平以 VCCB电压为基准
• 如果任何一个 VCC输入接地 (GND)，那么两个端口都处于高阻抗状态
• 过压耐受输入和输出可实现混合电压模式数据通信
• I关闭支持部分断电模式运行
• 完全可配置双电源轨设计可使每个端口在整个 1.4V-3.6V 电源电压范围内运行
• 锁断性能超过 100mA（符合 JESD 78，II 类规范的要求）
• 静电放电 (ESD) 保护性能超过 JESD 22 规范要求
  • 2000V 人体模型 (A114-A)
  • 200V 机器模型 (A115-A)
  • 750V 充电器件模型 (C101)

• Technology Family
• AVC
• Bits (#)
• 16
• High input voltage (Min) (Vih)
• 0.91
• High input voltage (Max) (Vih)
• 3.6
• Vout (Min) (V)
• 1.4
• Vout (Max) (V)
• 3.6
• IOH (Max) (mA)
• -12
• IOL (Max) (mA)
• 12
• Rating
• HiRel Enhanced Product

SN74AVCB164245-EP的完整型号有：CAVCB164245MDGGEP、CAVCB164245MDGGREP、V62/13602-01XE、V62/13602-01XE-T，以下是这些产品的关键参数及官网采购报价：

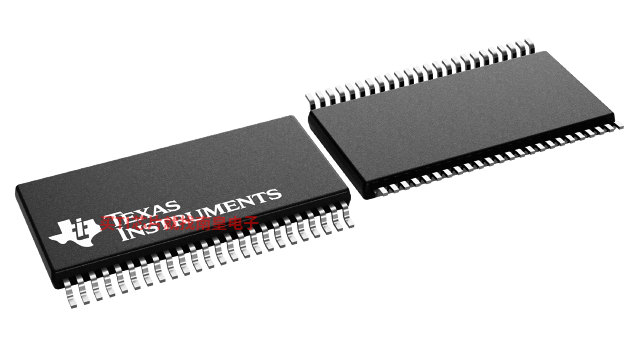

CAVCB164245MDGGEP，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CAVCB164245MDGGEP的批量USD价格：5.666（1000+）

CAVCB164245MDGGREP，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CAVCB164245MDGGREP的批量USD价格：4.722（1000+）

V62/13602-01XE，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网V62/13602-01XE的批量USD价格：4.722（1000+）

V62/13602-01XE-T，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网V62/13602-01XE-T的批量USD价格：5.666（1000+）

CAVCB164245MDGGEP，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CAVCB164245MDGGEP的批量USD价格：5.666（1000+）

CAVCB164245MDGGREP，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CAVCB164245MDGGREP的批量USD价格：4.722（1000+）

V62/13602-01XE，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网V62/13602-01XE的批量USD价格：4.722（1000+）

V62/13602-01XE-T，工作温度：-55 to 125，封装：TSSOP (DGG)-48，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网V62/13602-01XE-T的批量USD价格：5.666（1000+）
