SN74AXC4T245_TI 4 位双电源总线收发器

SN74AXC4T245的基本参数

制造厂商：TI
产品类别：逻辑和电压转换
技术类目：电压转换器和电平转换器 - 方向控制型电压转换器
功能描述：4 位双电源总线收发器
点击这里打开及下载SN74AXC4T245的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN74AXC4T245的产品详情：

SN74AXC4T245 是一款使用两个独立可配置电源轨的四位同相总线收发器。V_CCA 和 V_CCB 电源电压低至 0.65V 时，该器件可正常工作。A 端口用于跟踪 V_CCA，该端口可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 V_CCB，该端口也支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXC4T245 还与单电源系统兼容。

SN74AXC4T245 器件旨在实现数据总线间的异步通信。根据方向控制输入（DIR1 和 2DIR）的逻辑电平，此器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能输入（1 OE 和 2 OE）可用于禁用输出，从而有效隔离总线。SN74AXC4T245 器件旨在使控制引脚（xDIR 和 x OE）以 V_CCA 为基准。

为了确保电平转换器 I/O 在上电或断电期间处于高阻态，x OE 引脚应通过一个上拉电阻器连接至 V_CCA。

该器件完全符合使用 I_off 电流的部分断电应用的规范要求。当器件断电时，I_off 保护电路可确保不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。

V_CC 隔离特性可确保当 V_CCA 或 V_CCB 低于 100mV 时，I/O 端口均禁用其输出并进入高阻态。

无干扰电源定序使电源轨能以任何顺序打开或关断，从而提供强大的电源定序性能。

SN74AXC4T245的优势和特性：

完全可配置的双轨设计，实现各个端口在 0.65V 至 3.6V 的电源电压范围内运行
工作温度范围 -40°C 至 +125°C
多向控制引脚，支持同步升降转换
无干扰电源定序
从 1.8V 转换到 3.3V 时，支持高达 380Mbps 的转换速率
VCC 隔离特性
- 如果任何一个 VCC 输入低于 100mV，则所有 I/O 输出均禁用且处于高阻抗状态
Ioff 支持局部断电模式运行
兼容 AVC 系列电平转换器
闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
ESD 保护性能超过 JESD 22 规范要求
- 8000V 人体放电模型
- 1000V 带电器件模型

SN74AXC4T245的参数（英文）：

Technology Family
AXC
Applications
UART, JTAG, SPI
Bits (#)
4
High input voltage (Min) (Vih)
0.455
High input voltage (Max) (Vih)
3.6
Vout (Min) (V)
0.65
Vout (Max) (V)
3.6
IOH (Max) (mA)
-12
IOL (Max) (mA)
12
Rating
Catalog

SN74AXC4T245具体的完整产品型号参数及价格（美元）：

SN74AXC4T245的完整型号有：SN74AXC4T245BQBR、SN74AXC4T245PWR、SN74AXC4T245RSVR，以下是这些产品的关键参数及官网采购报价：

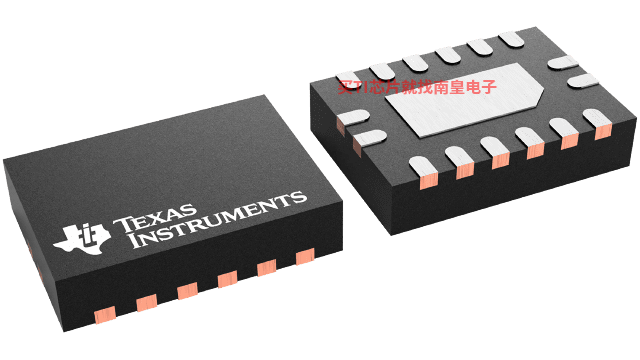

SN74AXC4T245BQBR，工作温度：-40 to 125，封装：WQFN (BQB)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AXC4T245BQBR的批量USD价格：.416（1000+）

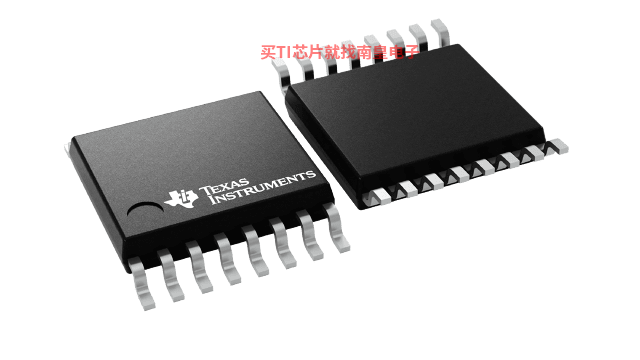

SN74AXC4T245PWR，工作温度：-40 to 125，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74AXC4T245PWR的批量USD价格：.396（1000+）

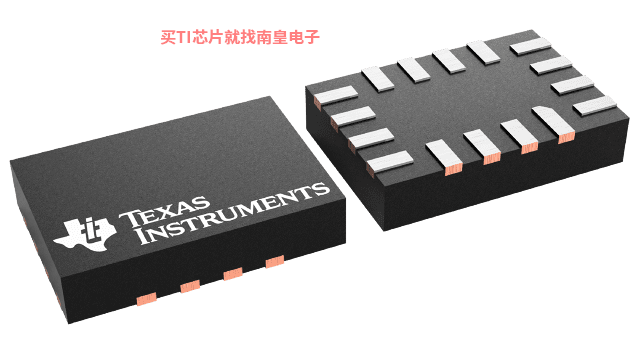

SN74AXC4T245RSVR，工作温度：-40 to 125，封装：UQFN (RSV)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74AXC4T245RSVR的批量USD价格：.436（1000+）

SN74AXC4T245的评估套件：

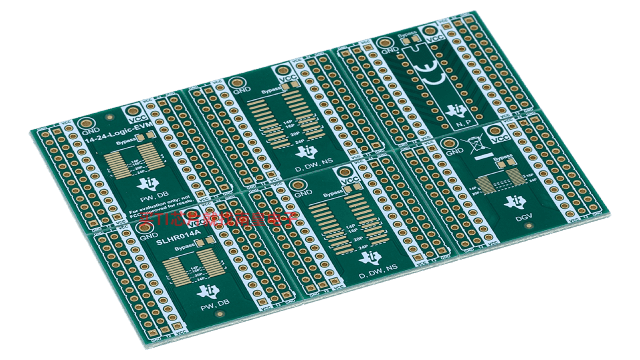

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。

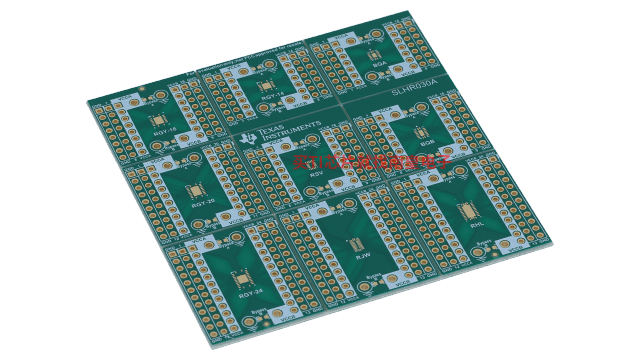

14-24-NL-LOGIC-EVM — Generic 14 through 24 pin non-leaded package evaluation module

Flexible EVM designed to support any logic or translation device that has a BQA, BQB, RGY (14-24 pin), RSV, RJW, or RHL package.

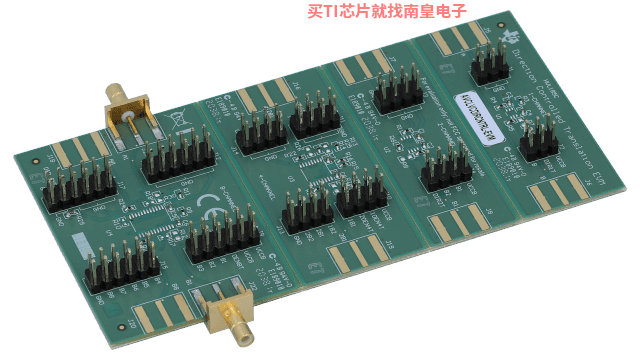

AVCLVCDIRCNTRL-EVM — 适用于方向控制双向转换器件、支持 AVC 和 LVC 的通用 EVM

该通用 EVM 旨在支持 1、2、4 和 8 通道 LVC 和 AVC 方向控制转换器件。它还以相同数量的通道支持总线保持和汽车 Q1 器件。AVC 是低电压转换器件，具有 12mA 的较低驱动强度。LVC 是 1.65 至 5.5V 的较高电压转换器件，具有 32mA 的较高驱动强度。

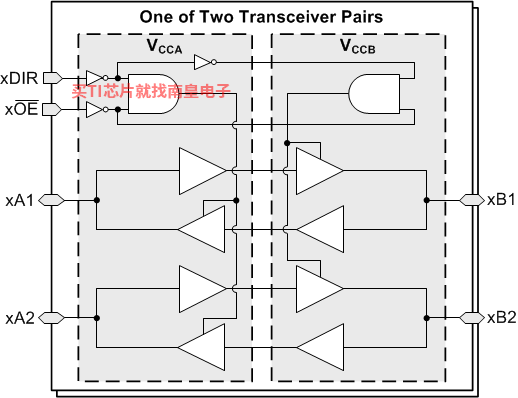

SN74AXC4T245的电路图解：
