SN74AXC4T774_TI 具有三态输出和独立方向控制输入的 4 位双电源总线收发器

SN74AXC4T774的基本参数

制造厂商：TI
产品类别：逻辑和电压转换
技术类目：电压转换器和电平转换器 - 方向控制型电压转换器
功能描述：具有三态输出和独立方向控制输入的 4 位双电源总线收发器
点击这里打开及下载SN74AXC4T774的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN74AXC4T774的产品详情：

SN74AXC4T774 是一款使用两个独立可配置电源轨的四位同相总线收发器。当 V_CCA 和 V_CCB 电源电压低至 0.65V 时，该器件可正常工作。A 端口用于跟踪 V_CCA，可支持 0.65V 至 3.6V 范围内的任何电源电压。B 端口用于跟踪 V_CCB，同样支持 0.65V 至 3.6V 范围内的任何电源电压。此外，SN74AXC4T774 还与单电源系统兼容。

SN74AXC4T774 器件旨在实现数据总线间的异步通信。根据方向控制输入 (DIRx) 的逻辑电平，该器件将数据从 A 总线传输至 B 总线，或者将数据从 B 总线传输至 A 总线。输出使能输入 (OE) 用于禁用输出，从而有效隔离总线。SN74AXC4T774 器件旨在使控制引脚（DIRx 和 OE）以 V_CCA 为基准。

为了确保电平转换器 I/O 在上电或断电期间处于高阻抗状态，OE 引脚应通过上拉电阻器连接至 V_CCA。

该器件完全符合使用 I_off 电流的部分断电应用的规范要求。当器件断电时，I_off 保护电路可确保不从输入、输出或偏置到特定电压的组合 I/O 获取多余电流，也不向其提供多余电流。

V_CC 隔离特性能确保当 V_CCA 或 V_CCB 低于 100mV 时，可通过禁用 I/O 端口的输出来将其设为高阻抗状态。

无干扰电源时序使电源轨能以任何顺序打开或关断，从而提供强大的电源时序性能。

SN74AXC4T774的优势和特性：

完全可配置的双轨设计可允许各个端口在 0.65V 至 3.6V 的电源电压范围内运行
工作温度范围为 –40°C 至 +125°C
独立方向控制引脚，支持可配置的升降压转换
无干扰电源时序
从 1.8V 转换到 3.3V 时，支持高达 310Mbps 的转换速率
VCC 隔离特性
- 如果任何一个 VCC 输入低于 100mV，则所有 I/O 输出均禁用且处于高阻抗状态
Ioff 支持局部断电模式运行
兼容 AVC 系列电平转换器
闩锁性能超过 100mA，符合 JESD 78 II 类规范
ESD 保护性能超过 JESD 22 规范要求
- 8000V 人体放电模型
- 1000V 充电器件模型

SN74AXC4T774的参数（英文）：

Technology Family
AXC
Applications
SPI, UART, JTAG, I2S
Bits (#)
4
High input voltage (Min) (Vih)
0.455
High input voltage (Max) (Vih)
3.6
Vout (Min) (V)
0.65
Vout (Max) (V)
3.6
IOH (Max) (mA)
-12
IOL (Max) (mA)
12
Rating
Catalog

SN74AXC4T774具体的完整产品型号参数及价格（美元）：

SN74AXC4T774的完整型号有：SN74AXC4T774BQBR、SN74AXC4T774PWR、SN74AXC4T774RSVR，以下是这些产品的关键参数及官网采购报价：

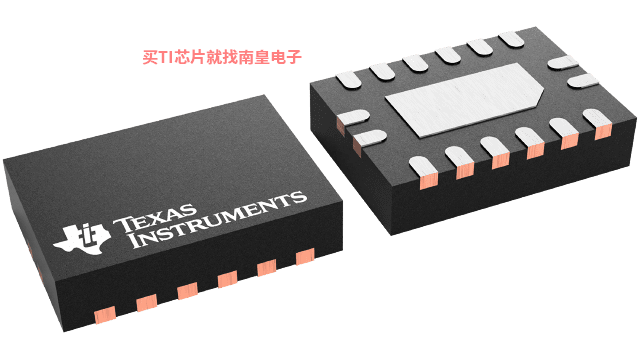

SN74AXC4T774BQBR，工作温度：-40 to 125，封装：WQFN (BQB)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AXC4T774BQBR的批量USD价格：.407（1000+）

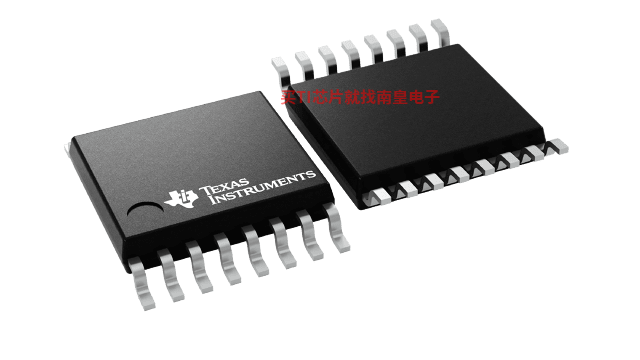

SN74AXC4T774PWR，工作温度：-40 to 125，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74AXC4T774PWR的批量USD价格：.388（1000+）

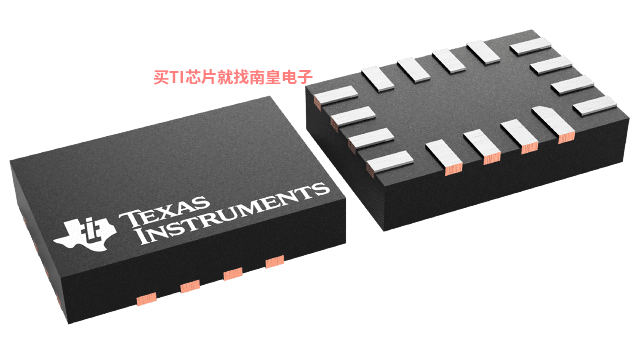

SN74AXC4T774RSVR，工作温度：-40 to 125，封装：UQFN (RSV)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74AXC4T774RSVR的批量USD价格：.427（1000+）

SN74AXC4T774的评估套件：

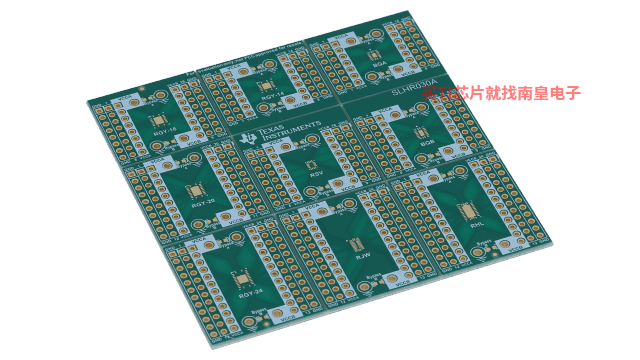

14-24-NL-LOGIC-EVM — Generic 14 through 24 pin non-leaded package evaluation module

Flexible EVM designed to support any logic or translation device that has a BQA, BQB, RGY (14-24 pin), RSV, RJW, or RHL package.

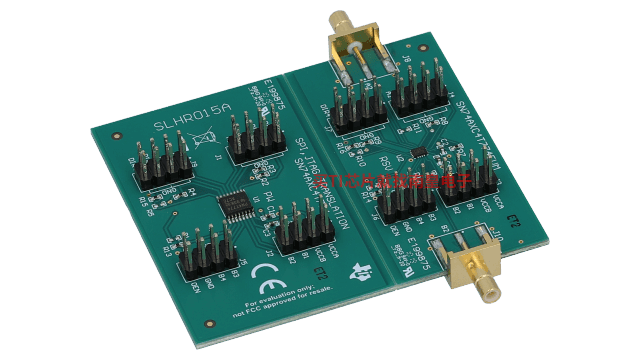

SN74AXC4T774EVM — 支持 SPI 和 JTAG 和 UART 接口的方向控制双向转换器件 EVM

此 EVM 专为支持采用 RSV 和 PW 封装的 SN74AXC4T774 而设计。它还向后兼容现有的采用上述封装的 SN74AVC4T774 器件。AXC 器件属于低压方向控制转换系列，其工作电压范围为 0.65V 至 3.6V，并具有 12mA 的驱动强度。

SN74AXC4T774的电路图解：

SN74AXC4T774的评估套件：
