SN74CB3T1G125-Q1 是支持低导通电阻 (r_on) 的 高速TTL兼容 FET 总线开关，支持最小传播延迟。 该器件提供可跟踪 V_CC 的电压转换，能够在所有数据 I/O 端口上全面支持混合模式信号运行。 SN74CB3T1G125-Q1 支持系统使用 5 V TTL、3.3 V LVTTL 与 2.5 V CMOS 开关标准，以及用户定义开关电平（见）。

SN74CB3T1G125-Q1 是一个具有单一输出使能 (OE) 输入的 1 -位总线开关。 OE 为低时，总线开关打开，A 端口连接至 B 端口，可在两个端口之间实现双向数据流。 OE 为高时，总线开关关闭，A 与 B 端口之间存在高阻抗状态。

该器件的技术规格针对采用 I_off 的部分断电应用而全面拟订。 I_off 特性可在断电时防止损坏电流通过器件回流。 该器件可在关闭时提供隔离。

为了确保加电或断电期间的高阻抗状态，OE 应通过一个上拉电阻器连接至 V_CC；该电阻器的最小值由驱动器的电流吸收能力来决定。

• 符合汽车应用要求
• 输出电压转换跟踪 VCC
• 在所有数据 I/O 端口上支持混合模式信号运行
  • 通过 3.3 V VCC 提供 5 V 输入与低至 3.3 V 的输出电平转换
  • 通过 2.5 V VCC 提供 5 V/3.3 V 输入与低至 2.5 V 的输出电平转换
• 支持器件上电与断电的 5 V 容差 I/O
• 支持近零传播延迟的双向数据流
• 低导通阻抗 (ron) 特性（ron = 5 Ω 典型值）
• 低输入／输出电容可最大限度地减少加载（Cio(OFF) = 5 pF 典型值）
• 数据与控制输入提供负脉冲信号钳位二极管
• 低功耗 （ICC = 20 μA 最大值）
• VCC 工作电压范围：2.3 V 至 3.6 V
• 数据 I/O 支持 0 至 5 V 信号级（0.8 V、1.2 V、1.5 V、1.8 V、2.5 V、3.3 V、5 V）
• 可通过 TTL 或 5 V/3.3 V CMOS 输出驱动控制输入
• Ioff 支持部分断电模式工作
• 支持数字应用：电平转换、USB 接口、总线隔离
• 是低功耗便携式应用的理想选择

• Configuration
• 1:1 SPST
• Number of channels (#)
• 1
• Power supply voltage - single (V)
• 2.5, 3.3
• Protocols
• Analog
• Ron (Typ) (Ohms)
• 5
• CON (Typ) (pF)
• 4
• ON-state leakage current (Max) (μA)
• 20
• Bandwidth (MHz)
• 100
• Operating temperature range (C)
• -40 to 125
• Features
• Powered-off protection, Signal path translation
• Input/output continuous current (Max) (mA)
• 128
• Rating
• Automotive

SN74CB3T1G125-Q1的完整型号有：CCB3T1G125QDCKRQ1，以下是这些产品的关键参数及官网采购报价：

CCB3T1G125QDCKRQ1，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网CCB3T1G125QDCKRQ1的批量USD价格：.448（1000+）

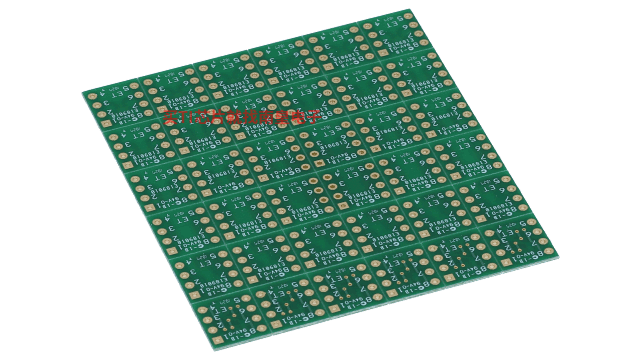

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)
