SN74HC74-Q1 器件包含两个具有异步预设和清零引脚的独立 D 类正边沿触发触发器。

• 符合AEC-Q100 车规认证：
  • 器件温度等级 1：–40°C 至 +125°C，TA
• 缓冲输入
• 正负输入钳位二极管
• 宽工作电压范围：2V 至 6V
• 支持多达 10 个 LSTTL 负载的扇出
• 与 LSTTL 逻辑 IC 相比，可显著降低功耗

• Number of channels (#)
• 2
• Technology Family
• HC
• Supply voltage (Min) (V)
• 2
• Supply voltage (Max) (V)
• 6
• Input type
• Standard CMOS
• Output type
• Push-Pull
• Clock Frequency (Max) (MHz)
• 29
• IOL (Max) (mA)
• 5.2
• IOH (Max) (mA)
• -5.2
• ICC (Max) (uA)
• 40
• Features
• Balanced outputs, High speed (tpd 10-50ns), Positive input clamp diode

SN74HC74-Q1的完整型号有：SN74HC74QDRG4Q1、SN74HC74QDRQ1、SN74HC74QPWRG4Q1、SN74HC74QPWRQ1，以下是这些产品的关键参数及官网采购报价：

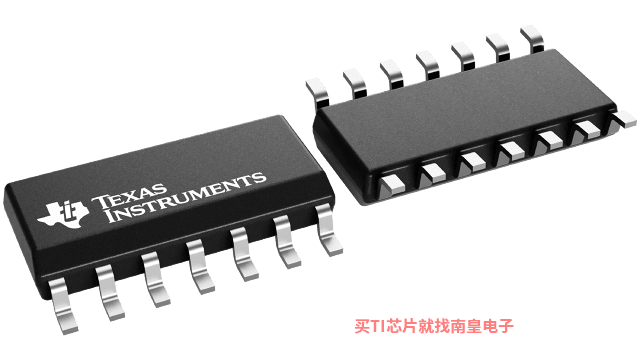

SN74HC74QDRG4Q1，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC74QDRG4Q1的批量USD价格：.174（1000+）

SN74HC74QDRQ1，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC74QDRQ1的批量USD价格：.155（1000+）

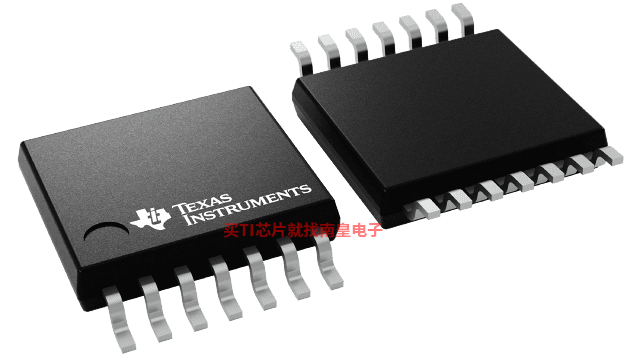

SN74HC74QPWRG4Q1，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC74QPWRG4Q1的批量USD价格：.174（1000+）

SN74HC74QPWRQ1，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HC74QPWRQ1的批量USD价格：.155（1000+）

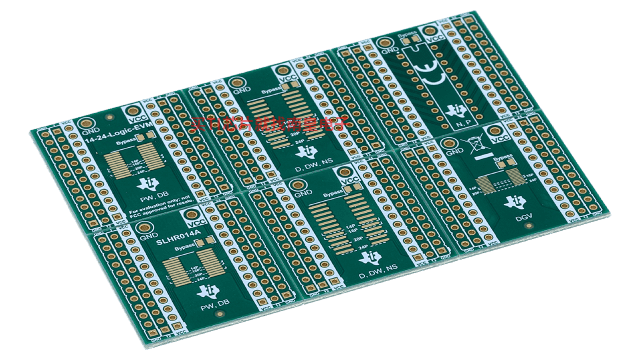

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。

TIDA-01372 — 具有次序转向动画的汽车 LED 前灯参考设计

This reference design is analog solution for automotive front lamp with sequential turn animation with the SEPIC topology, and this design also realizes full automotive diagnostic with low quiescent current during fault mode.
