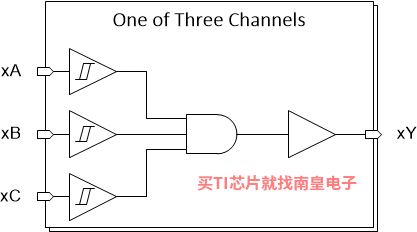

此器件包含三个具有施密特触发输入的独立 3 输入与门。每个逻辑门以正逻辑执行布尔函数 Y = A ● B ● C。

• 符合面向汽车 应用的 AEC-Q100 标准：
  • 器件温度等级 1：–40°C 至 +125°C，TA
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C6
• 宽工作电压范围：2V 至 6V
• 施密特触发输入可实现慢速或高噪声输入信号
• 低功耗
  • ICC 典型值为 100nA
  • 输入泄漏电流典型值为 ±100nA
• 电压为 5V 时，输出驱动为 ±7.8mA

• Technology Family
• HCS
• Supply voltage (Min) (V)
• 2
• Supply voltage (Max) (V)
• 6
• Number of channels (#)
• 3
• Inputs per channel
• 3
• IOL (Max) (mA)
• 7.8
• IOH (Max) (mA)
• -7.8
• Input type
• Schmitt-Trigger
• Output type
• Push-Pull
• Features
• High speed (tpd 10- 50ns)
• Data rate (Max) (Mbps)
• 130
• Rating
• Automotive
• Operating temperature range (C)
• -40 to 125

SN74HCS11-Q1的完整型号有：SN74HCS11QDRQ1、SN74HCS11QPWRQ1，以下是这些产品的关键参数及官网采购报价：

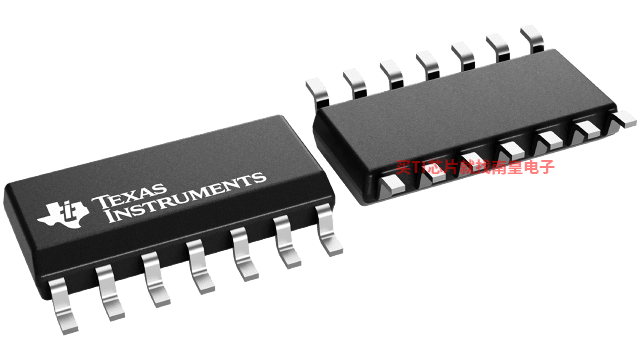

SN74HCS11QDRQ1，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCS11QDRQ1的批量USD价格：0.139（1000+）

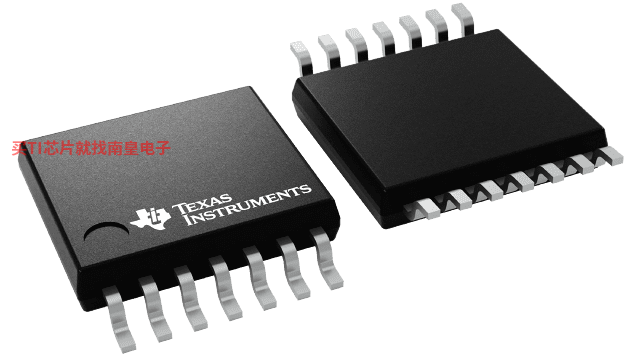

SN74HCS11QPWRQ1，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCS11QPWRQ1的批量USD价格：0.139（1000+）

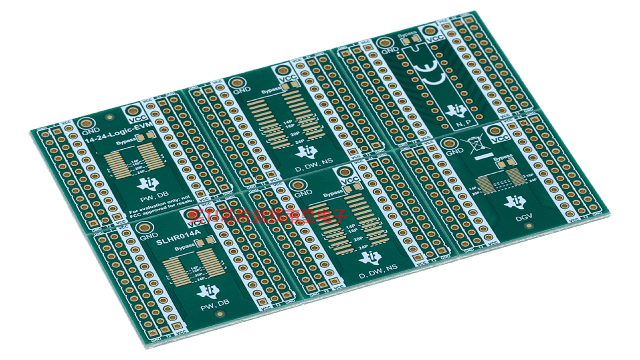

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。
