- 制造厂商：TI
- 产品类别：逻辑和电压转换
- 技术类目：专用逻辑 IC - 数字多路信号分离器和解码器
- 功能描述：3 线至 8 线解码器/多路信号分离器
- 点击这里打开及下载SN74HCS138的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
The SN74HCS138 is a three to eight decoder with one standard output strobe (G2) and two active low output strobes (G 1 and G 0). When the outputs are gated by any of the strobe inputs, they are all forced into the high state. When the outputs are not disabled by the strobe inputs, only the selected output is low while all others are high.
- Wide operating voltage range: 2 V to 6 V

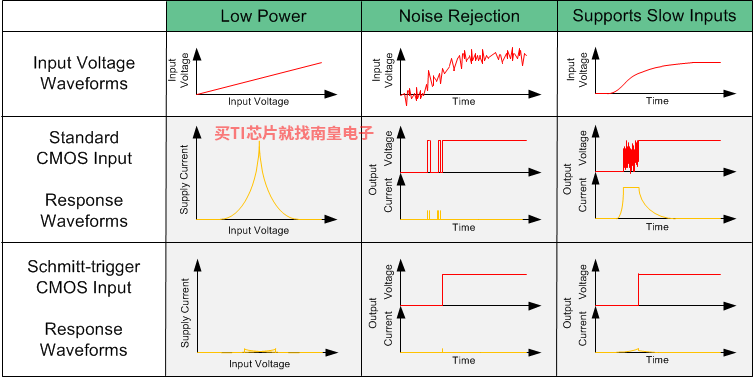

- Schmitt-trigger inputs allow for slow or noisy input signals
- Low power consumption
- Typical ICC of 100 nA
- Typical input leakage current of ±100 nA
- ±7.8-mA output drive at 6 V
- Extended ambient temperature range: –40°C to +125°C, TA
- Technology Family
- HCS
- Number of channels (#)
- 1
- Operating temperature range (C)
- -40 to 125
- Rating
- Catalog
- ICC (Max) (uA)
- 2
SN74HCS138的完整型号有：SN74HCS138BQBR、SN74HCS138DR、SN74HCS138DYYR、SN74HCS138PWR，以下是这些产品的关键参数及官网采购报价：
SN74HCS138BQBR，工作温度：-40 to 125，封装：WQFN (BQB)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCS138BQBR的批量USD价格：.168（1000+）
SN74HCS138DR，工作温度：-40 to 125，封装：SOIC (D)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCS138DR的批量USD价格：.073（1000+）
SN74HCS138DYYR，工作温度：-40 to 125，封装：SOT-23-THIN (DYY)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCS138DYYR的批量USD价格：.144（1000+）
SN74HCS138PWR，工作温度：-40 to 125，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCS138PWR的批量USD价格：.073（1000+）
14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM
该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。
14-24-NL-LOGIC-EVM — Generic 14 through 24 pin non-leaded package evaluation module
Flexible EVM designed to support any logic or translation device that has a BQA, BQB, RGY (14-24 pin), RSV, RJW, or RHL package.
