SN74HCT04 逻辑和电压转换 缓冲器、驱动器和收发器 - 反向缓冲器和驱动器 具有 TTL 兼容型 CMOS 输入的 6 通道、4.5V 至 5.5V 反相器

• Technology Family
• HCT
• Supply voltage (Min) (V)
• 4.5
• Supply voltage (Max) (V)
• 5.5
• Number of channels (#)
• 6
• IOL (Max) (mA)
• 4
• IOH (Max) (mA)
• -4
• ICC (Max) (uA)
• 20
• Input type
• TTL-Compatible CMOS
• Output type
• Push-Pull
• Features
• Balanced outputs, Very high speed (tpd 5-10ns), Input clamp diode
• Rating
• Catalog

SN74HCT04的完整型号有：SN74HCT04D、SN74HCT04DR、SN74HCT04DRG4、SN74HCT04DT、SN74HCT04N、SN74HCT04NSR、SN74HCT04PW、SN74HCT04PWR、SN74HCT04PWT，以下是这些产品的关键参数及官网采购报价：

SN74HCT04D，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04D的批量USD价格：.331（1000+）

SN74HCT04DR，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04DR的批量USD价格：.073（1000+）

SN74HCT04DRG4，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04DRG4的批量USD价格：.151（1000+）

SN74HCT04DT，工作温度：-40 to 85，封装：SOIC (D)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04DT的批量USD价格：.331（1000+）

SN74HCT04N，工作温度：-40 to 85，封装：PDIP (N)-14，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04N的批量USD价格：.17（1000+）

SN74HCT04NSR，工作温度：-40 to 85，封装：SO (NS)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04NSR的批量USD价格：.177（1000+）

SN74HCT04PW，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04PW的批量USD价格：.331（1000+）

SN74HCT04PWR，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04PWR的批量USD价格：.073（1000+）

SN74HCT04PWT，工作温度：-40 to 85，封装：TSSOP (PW)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74HCT04PWT的批量USD价格：.331（1000+）

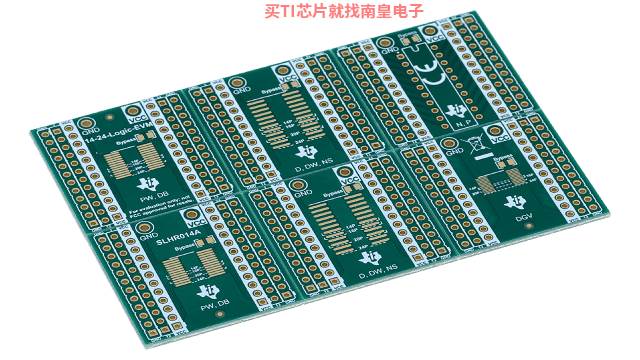

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。
