The SN74LVC126A device is a quadruple bus buffer gate designed for 1.65-V to 3.6-V V_CC operation.

The SN74LVC126A device features independent line drivers with 3-state outputs. Each output is disabled when the associated output-enable (OE) input is low.

To ensure the high-impedance state during power up or power down, OE must be tied to GND through a pulldown resistor; the minimum value of the resistor is determined by the current-sourcing capability of the driver.

Inputs can be driven from either 3.3-V or 5-V devices. This feature allows the use of this device as a translator in a mixed 3.3-V and 5-V system environment.

• Operates From 1.65 V to 3.6 V
• Specified From –40°C to +125°C
• Inputs Accept Voltages up to 5.5 V
• Maximum tpd of 4.7 ns at 3.3 V
• Typical VOLP (Output Ground Bounce), <0.8 V at VCC = 3.3 V, TA = 25°C
• Typical VOHV (Output VOH Undershoot), >2 V at VCC = 3.3 V, TA = 25°C
• Latch-Up Performance Exceeds 250 mA Per JESD 17

• Technology Family
• LVC
• Supply voltage (Min) (V)
• 1.65
• Supply voltage (Max) (V)
• 3.6
• Number of channels (#)
• 4
• IOL (Max) (mA)
• 24
• ICC (Max) (uA)
• 40
• IOH (Max) (mA)
• -24
• Input type
• Standard CMOS
• Output type
• 3-State
• Features
• Balanced outputs, Very high speed (tpd 5-10ns), Over-voltage tolerant inputs
• Rating
• Catalog

SN74LVC126A的完整型号有：SN74LVC126AD、SN74LVC126ADBR、SN74LVC126ADGVR、SN74LVC126ADR、SN74LVC126ADT、SN74LVC126ANSR、SN74LVC126APW、SN74LVC126APWR、SN74LVC126APWT、SN74LVC126ARGYR，以下是这些产品的关键参数及官网采购报价：

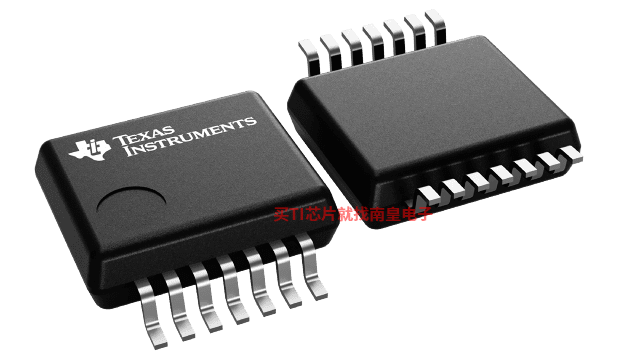

SN74LVC126AD，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126AD的批量USD价格：.3（1000+）

SN74LVC126ADBR，工作温度：-40 to 125，封装：SSOP (DB)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126ADBR的批量USD价格：.101（1000+）

SN74LVC126ADGVR，工作温度：-40 to 125，封装：TVSOP (DGV)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126ADGVR的批量USD价格：.1（1000+）

SN74LVC126ADR，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126ADR的批量USD价格：.075（1000+）

SN74LVC126ADT，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126ADT的批量USD价格：.3（1000+）

SN74LVC126ANSR，工作温度：-40 to 125，封装：SO (NS)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126ANSR的批量USD价格：.11（1000+）

SN74LVC126APW，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126APW的批量USD价格：.3（1000+）

SN74LVC126APWR，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126APWR的批量USD价格：.075（1000+）

SN74LVC126APWT，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126APWT的批量USD价格：.3（1000+）

SN74LVC126ARGYR，工作温度：-40 to 125，封装：VQFN (RGY)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC126ARGYR的批量USD价格：.101（1000+）

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。

14-24-NL-LOGIC-EVM — Generic 14 through 24 pin non-leaded package evaluation module

Flexible EVM designed to support any logic or translation device that has a BQA, BQB, RGY (14-24 pin), RSV, RJW, or RHL package.

SN74LVC126A Behavioral SPICE Model
