This single Schmitt-trigger inverter is designed for 1.65-V to 5.5-V V_CC operation.

The SN74LVC1G14 device contains one inverter and performs the Boolean function Y = A. The device functions as an independent inverter with Schmitt-trigger inputs, so the device has different input threshold levels for positive-going (V_T+) and negative-going (V_T–) signals to provide hysteresis (ΔV_T) which makes the device tolerant to slow or noisy input signals.

NanoFree™ package technology is a major breakthrough in IC packaging concepts, using the die as the package.

This device is fully specified for partial-power-down applications using I_off. The I_off circuitry disables the outputs when the device is powered down. This inhibits current backflow into the device which prevents damage to the device.

• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
  • 2000-V Human-Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged-Device Model (C101)
• Available in the Texas Instruments NanoFree? Package
• Supports 5-V VCC Operation
• Inputs Accept Voltages to 5.5 V
• Max tpd of 4.6 ns at 3.3 V
• Low Power Consumption, 10-μA Max ICC
• ±24-mA Output Drive at 3.3 V
• Ioff Supports Partial-Power-Down Mode Operation

• Technology Family
• LVC
• Supply voltage (Min) (V)
• 1.65
• Supply voltage (Max) (V)
• 5.5
• Number of channels (#)
• 1
• IOL (Max) (mA)
• 32
• IOH (Max) (mA)
• -32
• ICC (Max) (uA)
• 10
• Input type
• Schmitt-Trigger
• Output type
• Push-Pull
• Features
• Balanced outputs, Very high speed (tpd 5-10ns), Partial power down (Ioff), Over-voltage tolerant inputs
• Rating
• Catalog

SN74LVC1G14的完整型号有：SN74LVC1G14DBVR、SN74LVC1G14DBVRG4、SN74LVC1G14DBVT、SN74LVC1G14DBVTG4、SN74LVC1G14DCKR、SN74LVC1G14DCKT、SN74LVC1G14DCKTG4、SN74LVC1G14DPWR、SN74LVC1G14DRLR、SN74LVC1G14DRYR、SN74LVC1G14DSFR、SN74LVC1G14YZPR、SN74LVC1G14YZVR，以下是这些产品的关键参数及官网采购报价：

SN74LVC1G14DBVR，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74LVC1G14DBVR的批量USD价格：.032（1000+）

SN74LVC1G14DBVRG4，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G14DBVRG4的批量USD价格：.081（1000+）

SN74LVC1G14DBVT，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G14DBVT的批量USD价格：.27（1000+）

SN74LVC1G14DBVTG4，工作温度：-40 to 125，封装：SOT-23 (DBV)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G14DBVTG4的批量USD价格：.281（1000+）

SN74LVC1G14DCKR，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74LVC1G14DCKR的批量USD价格：.03（1000+）

SN74LVC1G14DCKT，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74LVC1G14DCKT的批量USD价格：.27（1000+）

SN74LVC1G14DCKTG4，工作温度：-40 to 125，封装：SC70 (DCK)-5，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G14DCKTG4的批量USD价格：.281（1000+）

SN74LVC1G14DPWR，工作温度：-40 to 85，封装：X2SON (DPW)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G14DPWR的批量USD价格：.066（1000+）

SN74LVC1G14DRLR，工作温度：-40 to 125，封装：SOT-5X3 (DRL)-5，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74LVC1G14DRLR的批量USD价格：.067（1000+）

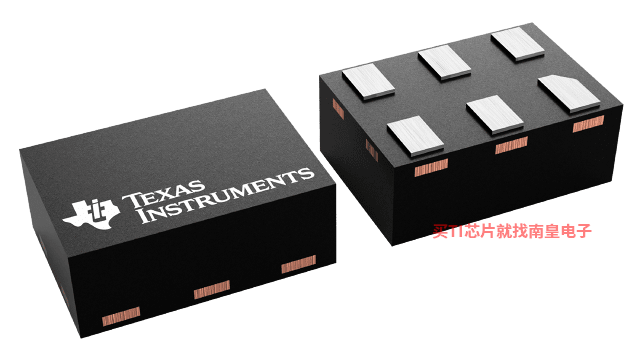

SN74LVC1G14DRYR，工作温度：-40 to 125，封装：SON (DRY)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G14DRYR的批量USD价格：.086（1000+）

SN74LVC1G14DSFR，工作温度：-40 to 125，封装：SON (DSF)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74LVC1G14DSFR的批量USD价格：.084（1000+）

SN74LVC1G14YZPR，工作温度：-40 to 85，封装：DSBGA (YZP)-5，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网SN74LVC1G14YZPR的批量USD价格：.164（1000+）

SN74LVC1G14YZVR，工作温度：-40 to 85，封装：DSBGA (YZV)-4，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网SN74LVC1G14YZVR的批量USD价格：.102（1000+）

5-8-LOGIC-EVM — 支持 5 至 8 引脚 DCK、DCT、DCU、DRL 和 DBV 封装的通用逻辑 EVM

灵活的 EVM 设计用于支持具有 5 至 8 引脚数且采用 DCK、DCT、DCU、DRL 或 DBV 封装的任何器件。
