The SN74LVC1G332 device performs the Boolean function in positive logic.

NanoStar™ and NanoFree™ package technology is a major breakthrough in IC packaging concepts, using the die as the package.

This device is fully specified for partial-power-down applications using I_off. The I_off circuitry disables the outputs, preventing damaging current backflow through the device when it is powered down.

• Available in the Texas Instruments NanoStar and NanoFree Packages
• Supports 5-V VCC Operation
• Inputs Accept Voltages to 5.5 V
• Supports Down Translation to VCC
• Max tpd of 4.5 ns at 3.3 V
• Low Power Consumption, 10-μA Max ICC
• ±24-mA Output Drive at 3.3 V
• Ioff Supports Live Insertion, Partial-Power-Down Mode, and Back-Drive Protection
• Latch-Up Performance Exceeds 100 mA Per JESD 78, Class II
• ESD Protection Exceeds JESD 22
  • 2000-V Human-Body Model (A114-A)
  • 200-V Machine Model (A115-A)
  • 1000-V Charged-Device Model (C101)

• Technology Family
• LVC
• Supply voltage (Min) (V)
• 1.65
• Supply voltage (Max) (V)
• 5.5
• Number of channels (#)
• 1
• Inputs per channel
• 3
• IOL (Max) (mA)
• 32
• IOH (Max) (mA)
• -32
• Input type
• Standard CMOS
• Output type
• Push-Pull
• Features
• Partial power down (Ioff), Over-voltage tolerant inputs, Ultra high speed (tpd <5ns)
• Data rate (Max) (Mbps)
• 100
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125, -40 to 85

SN74LVC1G332的完整型号有：74LVC1G332DBVRG4、SN74LVC1G332DBVR、SN74LVC1G332DCKR、SN74LVC1G332DCKRG4、SN74LVC1G332DRLR、SN74LVC1G332DRY2、SN74LVC1G332DRYR、SN74LVC1G332DSF2、SN74LVC1G332DSFR、SN74LVC1G332YZPR，以下是这些产品的关键参数及官网采购报价：

74LVC1G332DBVRG4，工作温度：-40 to 125，封装：SOT-23 (DBV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网74LVC1G332DBVRG4的批量USD价格：.081（1000+）

SN74LVC1G332DBVR，工作温度：-40 to 125，封装：SOT-23 (DBV)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74LVC1G332DBVR的批量USD价格：.07（1000+）

SN74LVC1G332DCKR，工作温度：-40 to 125，封装：SC70 (DCK)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74LVC1G332DCKR的批量USD价格：.086（1000+）

SN74LVC1G332DCKRG4，工作温度：-40 to 125，封装：SC70 (DCK)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G332DCKRG4的批量USD价格：.081（1000+）

SN74LVC1G332DRLR，工作温度：-40 to 125，封装：SOT-5X3 (DRL)-6，包装数量MPQ：4000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74LVC1G332DRLR的批量USD价格：.095（1000+）

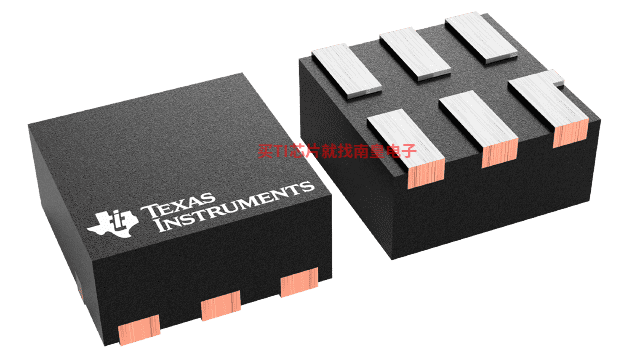

SN74LVC1G332DRY2，工作温度：-40 to 125，封装：SON (DRY)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74LVC1G332DRY2的批量USD价格：.083（1000+）

SN74LVC1G332DRYR，工作温度：-40 to 125，封装：SON (DRY)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G332DRYR的批量USD价格：.083（1000+）

SN74LVC1G332DSF2，工作温度：-40 to 125，封装：SON (DSF)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAUAG，TI官网SN74LVC1G332DSF2的批量USD价格：.095（1000+）

SN74LVC1G332DSFR，工作温度：-40 to 125，封装：SON (DSF)-6，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC1G332DSFR的批量USD价格：.084（1000+）

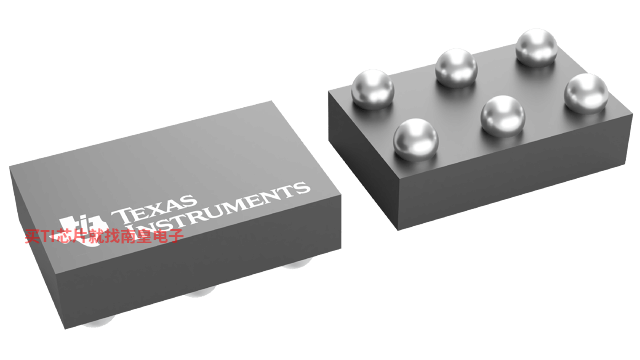

SN74LVC1G332YZPR，工作温度：-40 to 85，封装：DSBGA (YZP)-6，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SNAGCU，TI官网SN74LVC1G332YZPR的批量USD价格：.143（1000+）

5-8-LOGIC-EVM — 支持 5 至 8 引脚 DCK、DCT、DCU、DRL 和 DBV 封装的通用逻辑 EVM

灵活的 EVM 设计用于支持具有 5 至 8 引脚数且采用 DCK、DCT、DCU、DRL 或 DBV 封装的任何器件。

SN74LVC1G332 IBIS Model (Rev. A)
