SN74LVC257A_TI 具有三态输出的四路 2 线路到 1 线路数据选择器/多路复用器

SN74LVC257A的基本参数

制造厂商：TI
产品类别：逻辑和电压转换
技术类目：专用逻辑 IC - 数字多路复用器和编码器
功能描述：具有三态输出的四路 2 线路到 1 线路数据选择器/多路复用器
点击这里打开及下载SN74LVC257A的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN74LVC257A的产品详情：

These quadruple 2-line to 1-line data selectors and multiplexers are designed for 1.65-V to 3.6-V V_CC
operation.

The SNx4LVC257A devices are designed to multiplex signals from 4-bit data sources to 4-output data lines in bus-organized systems. The 3-state outputs do not load the data lines when the output-enable (OE) input is at a high logic level.

Inputs can be driven from either 3.3-V or 5-V devices. This feature allows the use of these devices as translators in a mixed 3.3-V or 5-V system
environment.

SN74LVC257A的优势和特性：

Operate From 1.65 V to 3.6 V
Inputs Accept Voltages to 5.5 V
Maximum tpd of 4.6 ns at 3.3 V
Typical VOLP (Output Ground Bounce) <0.8 V at VCC = 3.3 V, TA = 25°C
Typical VOHV (Output VOH Undershoot) >2 V at VCC = 3.3 V, TA = 25°C
Latch-Up Performance Exceeds 250 mA Per JESD 17
ESD Protection Exceeds JESD 22
- 2000-V Human-Body Model (A114-A)
- 200-V Machine Model (A115-A)
On Products Compliant to MIL-PRF-38535, All Parameters Are Tested Unless Otherwise Noted. On All Other Products, Production Processing Does Not Necessarily Include Testing of All Parameters.

SN74LVC257A的参数（英文）：

Technology Family
LVC
Function
Digital Multiplexer
Configuration
2:1
Number of channels (#)
4
Operating temperature range (C)
-40 to 85
Rating
Catalog

SN74LVC257A具体的完整产品型号参数及价格（美元）：

SN74LVC257A的完整型号有：SN74LVC257AD、SN74LVC257ADBR、SN74LVC257ADR、SN74LVC257ANSR、SN74LVC257APW、SN74LVC257APWR、SN74LVC257APWRG4、SN74LVC257APWT、SN74LVC257ARGYR，以下是这些产品的关键参数及官网采购报价：

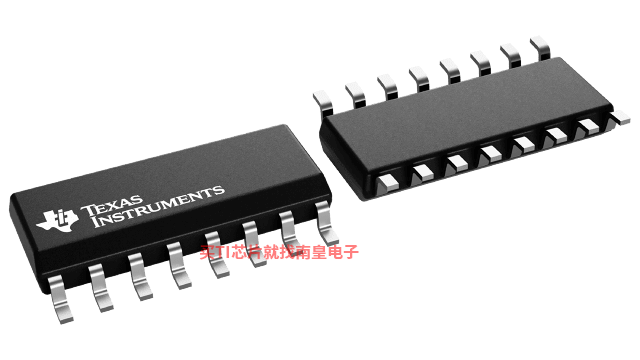

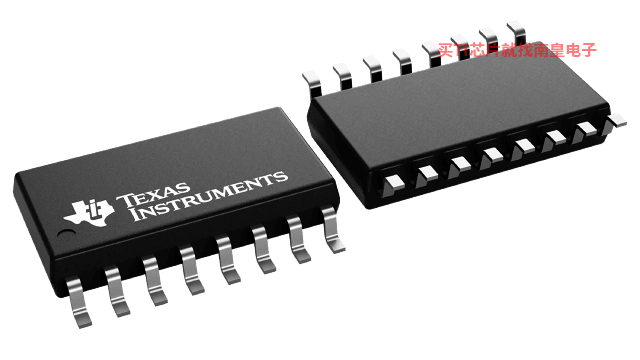

SN74LVC257AD，工作温度：-40 to 85，封装：SOIC (D)-16，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257AD的批量USD价格：.374（1000+）

SN74LVC257ADBR，工作温度：-40 to 85，封装：SSOP (DB)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257ADBR的批量USD价格：.191（1000+）

SN74LVC257ADR，工作温度：-40 to 85，封装：SOIC (D)-16，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257ADR的批量USD价格：.198（1000+）

SN74LVC257ANSR，工作温度：-40 to 85，封装：SO (NS)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257ANSR的批量USD价格：.191（1000+）

SN74LVC257APW，工作温度：-40 to 85，封装：TSSOP (PW)-16，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257APW的批量USD价格：.374（1000+）

SN74LVC257APWR，工作温度：-40 to 85，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网SN74LVC257APWR的批量USD价格：.174（1000+）

SN74LVC257APWRG4，工作温度：-40 to 85，封装：TSSOP (PW)-16，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257APWRG4的批量USD价格：.2（1000+）

SN74LVC257APWT，工作温度：-40 to 85，封装：TSSOP (PW)-16，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257APWT的批量USD价格：.374（1000+）

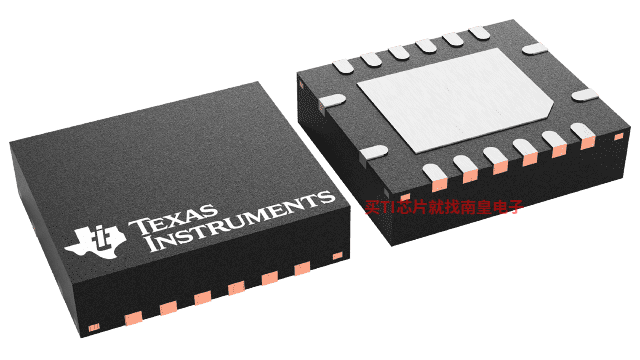

SN74LVC257ARGYR，工作温度：-40 to 85，封装：VQFN (RGY)-16，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC257ARGYR的批量USD价格：.183（1000+）

SN74LVC257A的评估套件：

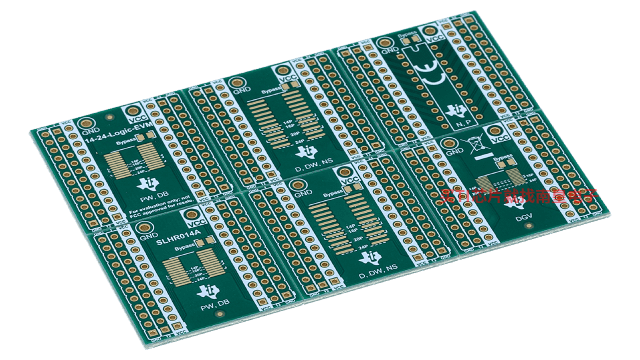

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。

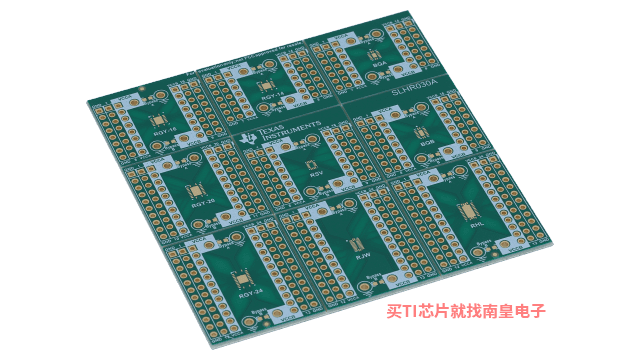

14-24-NL-LOGIC-EVM — Generic 14 through 24 pin non-leaded package evaluation module

Flexible EVM designed to support any logic or translation device that has a BQA, BQB, RGY (14-24 pin), RSV, RJW, or RHL package.
