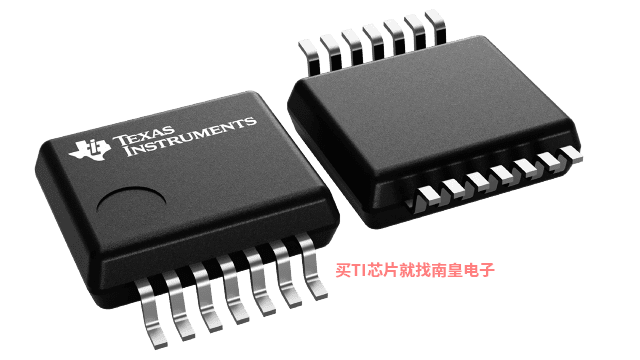

SN74LVC86A_TI 4 通道、2 输入、1.65V 至 3.6V XOR（异或）门

SN74LVC86A的基本参数

制造厂商：TI
产品类别：逻辑和电压转换
技术类目：逻辑门 - XOR（异或）门
功能描述：4 通道、2 输入、1.65V 至 3.6V XOR（异或）门
点击这里打开及下载SN74LVC86A的技术文档资料
TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格

SN74LVC86A的产品详情：

The SN54LVC86A quadruple 2-input exclusive-OR gate is designed for 2.7-V to 3.6-V V_CC operation, and the SN74LVC86A quadruple 2-input exclusive-OR gate is designed for 1.65-V to 3.6-V V_CC operation.

The ’LVC86A devices perform the Boolean function Y = A B or Y = A\B + AB\ in positive logic.

A common application is as a true/complement element. If one of the inputs is low, the other input is reproduced in true form at the output. If one of the inputs is high, the signal on the other input is reproduced inverted at the output.

Inputs can be driven from either 3.3-V or 5-V devices. This feature allows the use of these devices as translators in a mixed 3.3-V/5-V system environment.

SN74LVC86A的优势和特性：

Operate From 1.65 V to 3.6 V
Specified From -40°C to 85°C, -40°C to 125°C, and -55°C to 125°C
Inputs Accept Voltages to 5.5 V
Max tpd of 4.6 ns at 3.3 V
Typical VOLP (Output Ground Bounce) <0.8 V at VCC = 3.3 V, TA = 25°C
Typical VOHV (Output VOH Undershoot) >2 V at VCC = 3.3 V, TA = 25°C
Latch-Up Performance Exceeds 250 mA Per JESD 17
ESD Protection Exceeds JESD 22 - 2000-V Human-Body Model (A114-A) - 200-V Machine Model (A115-A) - 1000-V Charged-Device Model (C101)

SN74LVC86A的参数（英文）：

Technology Family
LVC
Supply voltage (Min) (V)
1.65
Supply voltage (Max) (V)
3.6
Number of channels (#)
4
Inputs per channel
2
IOL (Max) (mA)
24
Input type
Standard CMOS
IOH (Max) (mA)
-24
Output type
Push-Pull
Features
Partial power down (Ioff), Over-voltage tolerant Inputs, Ultra high speed (tpd <5ns)
Data rate (Max) (Mbps)
100
Rating
Catalog
Operating temperature range (C)
-40 to 125

SN74LVC86A具体的完整产品型号参数及价格（美元）：

SN74LVC86A的完整型号有：SN74LVC86AD、SN74LVC86ADBR、SN74LVC86ADR、SN74LVC86ADT、SN74LVC86ANSR、SN74LVC86APW、SN74LVC86APWR、SN74LVC86ARGYR，以下是这些产品的关键参数及官网采购报价：

SN74LVC86AD，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86AD的批量USD价格：.305（1000+）

SN74LVC86ADBR，工作温度：-40 to 125，封装：SSOP (DB)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86ADBR的批量USD价格：.116（1000+）

SN74LVC86ADR，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86ADR的批量USD价格：.105（1000+）

SN74LVC86ADT，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86ADT的批量USD价格：.305（1000+）

SN74LVC86ANSR，工作温度：-40 to 125，封装：SO (NS)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86ANSR的批量USD价格：.116（1000+）

SN74LVC86APW，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：90个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86APW的批量USD价格：.305（1000+）

SN74LVC86APWR，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86APWR的批量USD价格：.079（1000+）

SN74LVC86ARGYR，工作温度：-40 to 125，封装：VQFN (RGY)-14，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网SN74LVC86ARGYR的批量USD价格：.11（1000+）

SN74LVC86A的评估套件：

14-24-LOGIC-EVM — 支持 14 到 24 引脚 PW、DB、D、DW、NS、DYY 和 DGV 封装的通用逻辑 EVM

该 EVM 设计用于支持采用 14 至 24 引脚 D、DW、DB、NS、PW、DYY 或 DGV 封装的任何逻辑器件。

14-24-NL-LOGIC-EVM — Generic 14 through 24 pin non-leaded package evaluation module

Flexible EVM designed to support any logic or translation device that has a BQA, BQB, RGY (14-24 pin), RSV, RJW, or RHL package.
