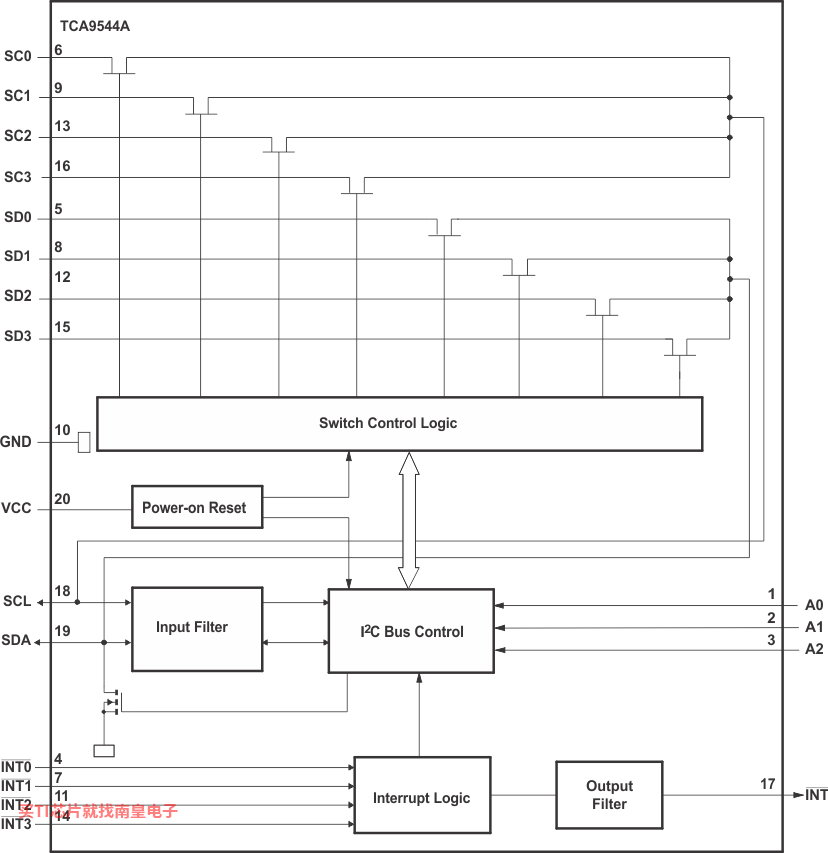

TCA9544A 是一款四通道双向转换 I2C 多路复用器。主 SCL/SDA 信号对可定向到从器件的四个通道 (SC0/SD0-SC3/SD3) 中的任一个。提供四个中断输入 (INT3-INT0)，每个中断输入针对一个下行对。一个中断输出 (INT) 可作为四个中断输入的与 (AND) 操作。

一个加电复位功能使寄存器返回到缺省状态，并且初始化 I²C 状态机，此时所有通道都取消选中。

在开关上建有导通栅极，这样的话，VCC 引脚可被用于限制将由 TCA9544A 传递的最大高压。这允许在每个对上使用不同的总线电压，以便 1.8V，2.5V 或 3.3V 部件可以在没有任何额外保护的情况下与 5V 部件通信。对于每个通道，外部上拉电阻器将总线电压上拉至所需的电压电平。所有 I/O 引脚可耐受 5.5V 电压。

• 4 选 1 双向转换开关
• 与 I2C 总线和 SMBus 兼容
• 四个低电平有效中断输入
• 低电平有效中断输出
• 三个地址引脚，I2C 总线上最多支持八个 TCA9544A 器件
• 通过 I2C 总线选择通道
• 加电时所有开关通道取消选定
• 低 RON 开关
• 支持 1.8V，2.5V，3.3V 和 5V 总线间的电压电平转换
• 加电时无毛刺脉冲
• 支持热插入
• 低待机电流
• 工作电源电压范围：1.65V 至 5.5V
• 5.5V 耐压输入
• 0 至 400kHz 时钟频率
• 锁断性能超过了 100mA，符合 JESD 78 规范
• 静电放电 (ESD) 保护性能超过 JESD 22 规范要求
  • 4000V 人体放电模式 (A114-A)
  • 1500V 充电器件模型 (C101)

• Addresses
• 8
• Supply voltage (Max) (V)
• 5.5
• Supply voltage (Min) (V)
• 1.65
• Features
• Interrupt Pin
• Frequency (Max) (kHz)
• 400
• Operating temperature range (C)
• -40 to 85
• Number of channels (#)
• 4

TCA9544A的完整型号有：TCA9544APWR，以下是这些产品的关键参数及官网采购报价：

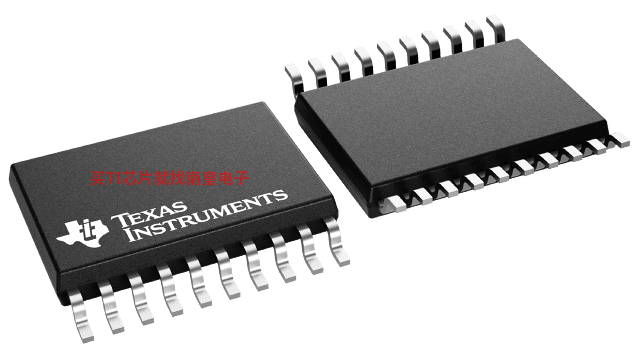

TCA9544APWR，工作温度：-40 to 85，封装：TSSOP (PW)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TCA9544APWR的批量USD价格：.569（1000+）

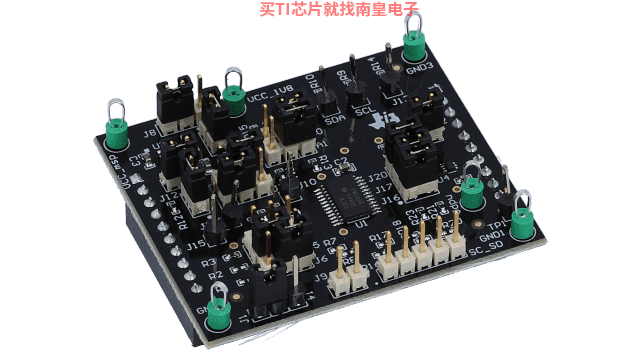

TCA9548AEVM — TCA9548AEVM：I2C 1 至 8 双向转换开关评估模块

TCA9548AEVM 旨在评估和演示 TI TCA954xA 系列 I2C 开关的功能。TCA9548AEVM 可用作独立评估模块来连接至现有系统，也可与 MSP430 Lauchpad 配对（其中，MSP430 Lauchpad 充当 TCA9548AEVM 的 I2C 主设备和电源）。TCA9548AEVM 还有若干跳线，通过调整这些跳线可适应通道数不同的 5 种不同德州仪器 I2C 开关：TCA9543A、TCA9544A、TCA9545A、TCA9546A 和 TCA9548A。通道数较低的器件可单独订购，并放在 TCA9548AEVM 上供评估。

TCA9544A IBIS Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

I2C-DESIGNER — I2C designer tool

利用 I2C 设计器工具，可快速解决基于 I2C 设计中寻址、电压电平和频率方面的冲突。输入主输入端和从输入端，以自动生成 I2C 树活轻松构建自定义解决方案。此工具可在调试缺失确认、选择上拉电阻器和满足 I2C 总线最大容性负载方面提供指导，从而帮助设计人员节省时间并遵循 I2C 标准。
