TCAN1044AV-Q1的基本参数
  • 制造厂商:TI
  • 产品类别:接口
  • 技术类目:CAN、LIN 收发器和 SBC
  • 功能描述:具有待机模式和 1.8V I/O 支持的增强型汽车 CAN 收发器
  • 点击这里打开及下载TCAN1044AV-Q1的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
TCAN1044AV-Q1的产品详情:

TCAN1044A-Q1 和 TCAN1044AV-Q1 是高速控制器局域网 (CAN) 收发器,满足 ISO 11898-2:2016 高速 CAN 规范的物理层要求。

此类收发器具有经过认证的电磁兼容性 (EMC),是数据速率高达 5 兆位/秒 (Mbps) 的传统 CAN 和 CAN FD 网络的理想选择。这些器件可以在更简单的网络中实现高达 8Mbps 的运行速度。TCAN1044AV-Q1 包括通过 VIO 引脚实现的内部逻辑电平转换功能,允许将收发器 I/O 直接连接到 1.8V、2.5V、3.3V 或 5V 逻辑电平。该收发器支持低功耗待机模式,并且可通过符合 ISO 11898-2:2016 所定义唤醒模式 (WUP) 的 CAN 来唤醒。

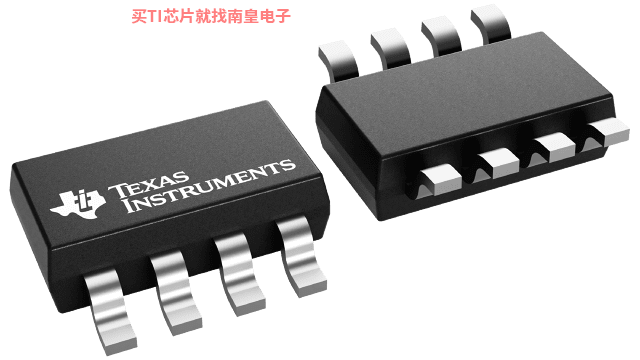

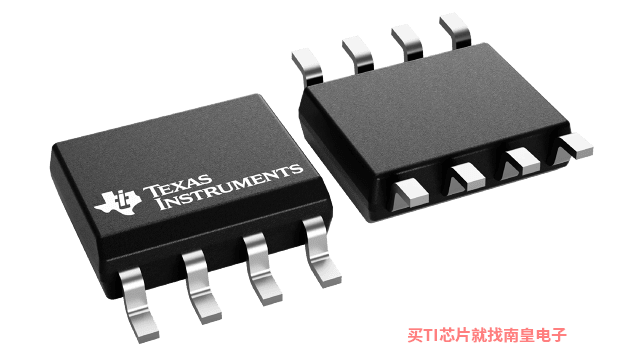

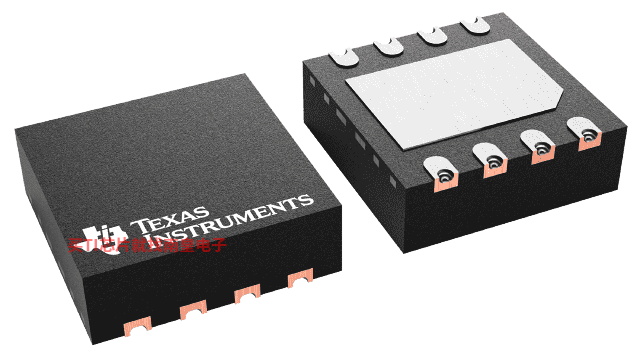

此外,该收发器还支持热关断 (TSD)、TXD 显性超时 (DTO)、电源欠压检测和 ±58V 的总线故障保护。这些器件定义了电源欠压或浮动引脚情况下的失效防护行为。这些收发器不仅采用业界通用 SOIC-8 和 VSON-8 封装,而且还提供节省空间的小尺寸 SOT-23 封装选项。

TCAN1044AV-Q1的优势和特性:
  • 符合面向汽车应用的 AEC-Q100(1 级)标准
  • 符合 ISO 11898-2:2016 物理层标准要求
  • 提供功能安全
    • 可帮助进行功能安全系统设计的文档
  • 支持传统 CAN 和经优化的 CAN FD 性能(数据速率为 2、5 和 8Mbps)
    • 具有较短的对称传播延迟时间,可增加时序裕量
  • TCAN1044AV I/O 电压范围支持 1.7V 至 5.5V
  • 支持 12V 和 24V 电池应用
  • 接收器共模输入电压:±12V
  • 保护特性:
    • 总线故障保护:±58V
    • 欠压保护
    • TXD 显性超时 (DTO)
      • 数据速率低至 9.2kbps
    • 热关断保护 (TSD)
  • 工作模式:
    • 正常模式
    • 支持远程唤醒请求功能的低功耗待机模式
  • 优化了未上电时的性能
    • 总线和逻辑引脚为高阻抗(运行总线或应用上无负载)
    • 支持热插拔:在总线和 RXD 输出上可实现上电/断电无干扰运行
  • 小型 8 引脚 SOIC SOT-23 和无引线 VSON-8 封装,提高了自动光学检测 (AOI) 能力
TCAN1044AV-Q1的参数(英文):
  • Protocols
  • CAN, CAN FD
  • Number of channels (#)
  • 1
  • Supply voltage (V)
  • 4.5 to 5.5
  • Bus fault voltage (V)
  • -58 to 58
  • Signaling rate (Max) (Mbps)
  • 8
  • TI functional safety category
  • Functional Safety-Capable
  • Rating
  • Automotive
  • Operating temperature range (C)
  • -40 to 150
  • Low power mode
  • Standby
  • Common mode voltage (V)
  • -12 to 12
  • Isolated
  • No
TCAN1044AV-Q1具体的完整产品型号参数及价格(美元):

TCAN1044AV-Q1的完整型号有:TCAN1044AVDDFRQ1、TCAN1044AVDRBRQ1、TCAN1044AVDRQ1,以下是这些产品的关键参数及官网采购报价:

TCAN1044AVDDFRQ1,工作温度:-40 to 150,封装:SOT-23-THIN (DDF)-8,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TCAN1044AVDDFRQ1的批量USD价格:.319(1000+)

TCAN1044AVDRBRQ1,工作温度:-40 to 150,封装:SON (DRB)-8,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TCAN1044AVDRBRQ1的批量USD价格:.319(1000+)

TCAN1044AVDRQ1,工作温度:-40 to 150,封装:SOIC (D)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAU,TI官网TCAN1044AVDRQ1的批量USD价格:.319(1000+)

轻松满足您的TI芯片采购需求
TCAN1044AV-Q1的评估套件:

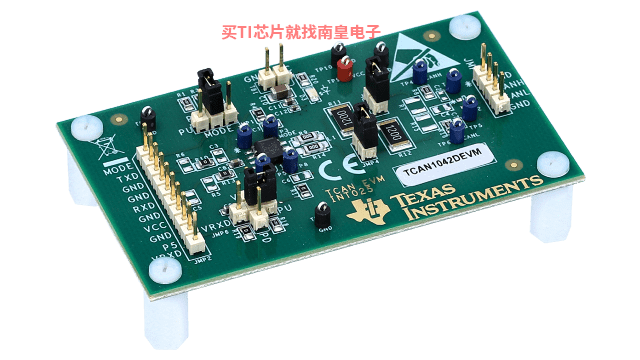

TCAN1042DEVM — TCAN10xx 控制器局域网 (CAN) 评估模块

The evaluation module (EVM) comes with the TCAN1042D CAN transceiver factory installed. The CAN EVMcan be reconfigured by a user for use with all TI CAN transceiver families: TCAN33x, SN65HVD23x, SN65HVD25x, SN65HVD10x0 and SN65HVDA54x by replacing the transceiver and setting jumpers on the (...)

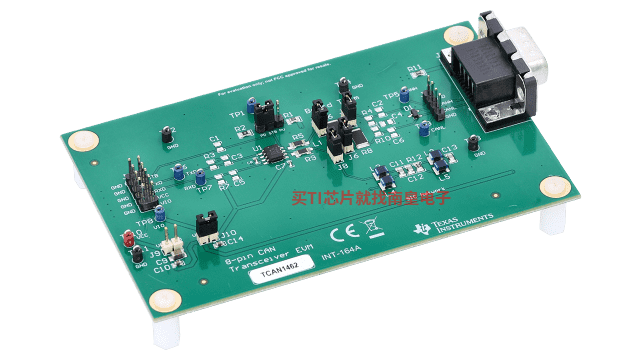

TCAN1462EVM — 适用于 TCAN1462-Q1 汽车类信号改善 CAN FD 收发器的评估模块

此 EVM 装有 TCAN162DRQ1,用于评估收发器在具有信号改善功能的网络中的运行。通过按用户指南所述在 EVM 上更换收发器和设置跳线,可以将 EVM 配置为与 TCAN1042(V)/51(V)、TCAN1044(A)(V)/57(A)(V) 和 TCAN1462(V) 8 引脚 CAN 收发器一起使用。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)
