TI 的全新 TDA2x 片上系统 (SoC) 是经过高度优化的可扩展系列器件，专为满足领先的高级驾驶员辅助系统 (ADAS) 的要求而设计。TDA2x 系列集最佳性能和低功耗特性于一体， 且其 ADAS 视觉分析处理功能有助于实现更自主的无碰撞驾驶体验，从而使其在汽车领域中的 ADAS 应用中得到了广泛的应用。

TDA2x SoC 通过最全面的 ADAS 应用 （包括前置摄像头、泊车辅助、环视和单一架构上的传感器融合），在汽车领域实现了复杂的嵌入式视觉技术。

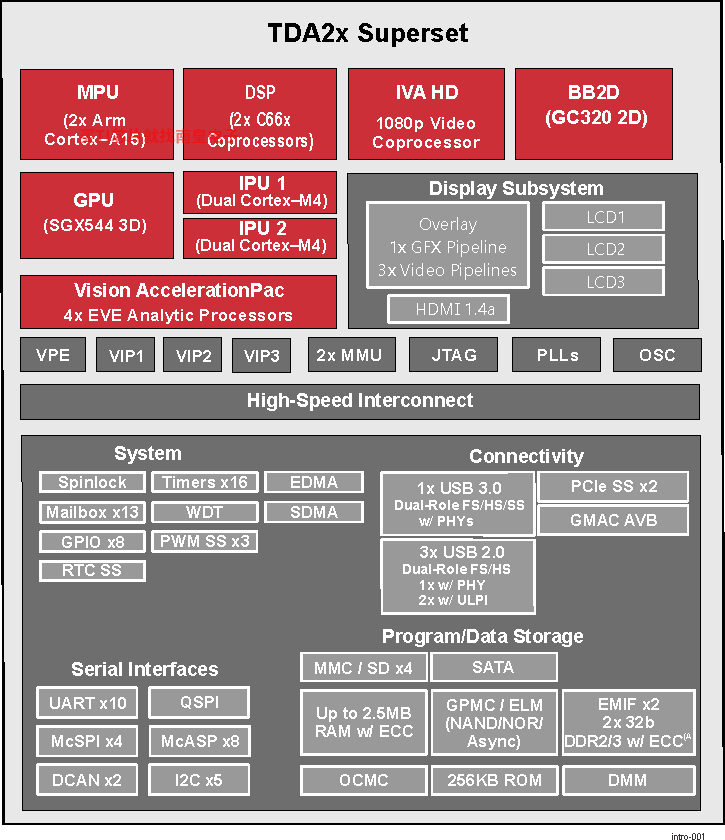

TDA2x SoC 采用异构可扩展架构，包含 TI 的定点和浮点 TMS320C66x 数字信号处理器 (DSP) 生成内核、Vision AccelerationPac、 Arm^® Cortex^®-A15 MPCore™ 和双核 Cortex-M4 处理器。该器件集成了用于在以太网 AVB 网络上解码多视频流的视频加速器，以及用于渲染虚拟视图的图形加速器，因此可实现 3D 视觉体验。此外，TDA2x SoC 还集成了诸多外设，包括 LVDS 环视系统的多摄像头接口（并行和串行）、显示屏、CAN 和千兆位以太网 AVB。

适用于本系列产品的 Vision AccelerationPac 包含多个嵌入式视觉引擎 (EVE)，因此应用处理器不用再执行视觉分析功能，同时还降低了功耗。Vision AccelerationPac 针对视觉处理功能进行了优化，具有用于高效程序执行的 32 位 RISC 内核，以及用于专业视觉处理的矢量协处理器。

此外，TI 为 Arm、DSP 和 EVE 协处理器提供了一系列完整的开发工具，其中包括 C 语言编译器、用于简化编程和调度的 DSP 汇编优化器、可查看源代码执行情况的调试界面等。

TDA2x ADAS 处理器符合 AEC-Q100 标准。

• 专为 ADAS 应用设计的 架构
• 支持视频、图像和图形处理
  • 全高清视频（1920 × 1080p，60fps）
  • 多个视频输入和视频输出
• 双核 Arm? Cortex?-A15 微处理器子系统
• C66x 浮点 VLIW DSP 多达两个
  • 目标代码与 C67x 和 C64x+ 完全兼容
  • 每周期最多 32 次 16 x 16 位定点乘法
• 片上 L3 RAM 高达 2.5MB
• 3 级 (L3) 和 4 级 (L4) 互连
• 两个 DDR2/DDR3/DDR3L 存储器接口 (EMIF) 模块
  • 最高支持 DDR2-800 和 DDR3-1066
  • 每个 EMIF 支持高达 2GB
• 双核 Arm? Cortex?-M4 图像处理单元 (IPU)
• Vision AccelerationPac
  • 多达四个嵌入式视觉引擎 (EVE)
• IVA-HD 子系统
• 显示子系统
  • 具有 DMA 引擎和多达 3 条管线的显示控制器
  • HDMI?编码器：兼容 HDMI 1.4a 和 DVI 1.0
• 2D 图形加速器 (BB2D) 子系统
  • Vivante?GC320 内核
• 视频处理引擎 (VPE)
• 双核 PowerVR?SGX544 3D GPU
• 三个视频输入端口 (VIP) 模块
  • 支持多达 10 个多路复用输入端口
• 通用存储器控制器 (GPMC)
• 2 端口千兆以太网 (GMAC)
• 增强型直接存储器存取 (EDMA) 控制器
• 双控制器局域网 (DCAN) 模块
  • CAN 2.0B 协议
• 具有?集成 PHY 的 PCI-Express 3.0 端口
  • 一个与第 2 代兼容的双通道端口
  • 或两个与第 2 代兼容的单通道端口
• 十六个 32 位通用计时器
• 32 位 MPU 看门狗计时器
• 10 个可配置 UART/IrDA/CIR 模块
• 4 个多通道串行外设接口 (McSPI)
• 四通道 SPI 接口
• 5 个内部集成电路 (I2C) 端口
• SATA 接口
• 8 个多通道音频串行端口 (McASP) 模块
• 超高速 USB 3.0 双角色器件
• 三个高速 USB 2.0 双角色器件
• 四个多媒体卡/安全数字/安全数字输入输出接口 (MMC?/SD?/SDIO)
• 多达 247 个通用 I/O (GPIO) 引脚
• 实时时钟子系统 (RTCSS)
• 器件安全 特性
  • 硬件加密加速器和 DMA
  • 防火墙
  • JTAG?锁
  • 安全密钥
  • 安全 ROM 和引导
• 电源、复位和时钟管理 (PRSM)
• 支持 CTools 技术的片上调试
• 符合汽车级 AEC-Q100 标准
• 28nm CMOS 技术

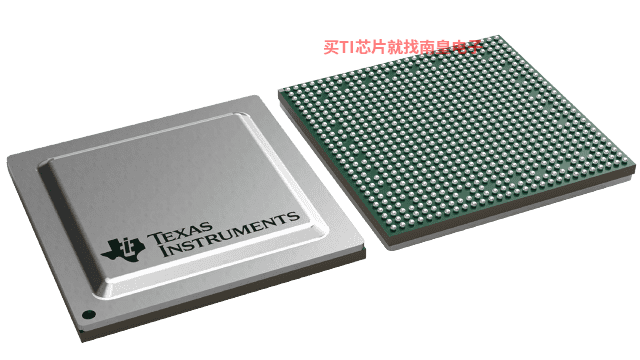

• 23mm × 23mm、0.8mm 间距、760 引脚 BGA (ABC)

• Arm CPU
• 2 Arm Cortex-A15
• Arm MHz (Max.)
• 1176, 650
• Co-processor(s)
• 4 Arm Cortex-M4
• CPU
• 32-bit
• Protocols
• Ethernet
• Ethernet MAC
• 2-Port 1Gb switch
• PCIe
• 2 PCIe Gen 3
• Features
• Vision Analytics
• Operating system
• Android, Linux, RTOS
• Security
• Cryptography, Debug security, Device identity, Isolation firewalls, Secure boot, Secure storage & programming, Software IP protection
• Rating
• Automotive
• Operating temperature range (C)
• -40 to 125

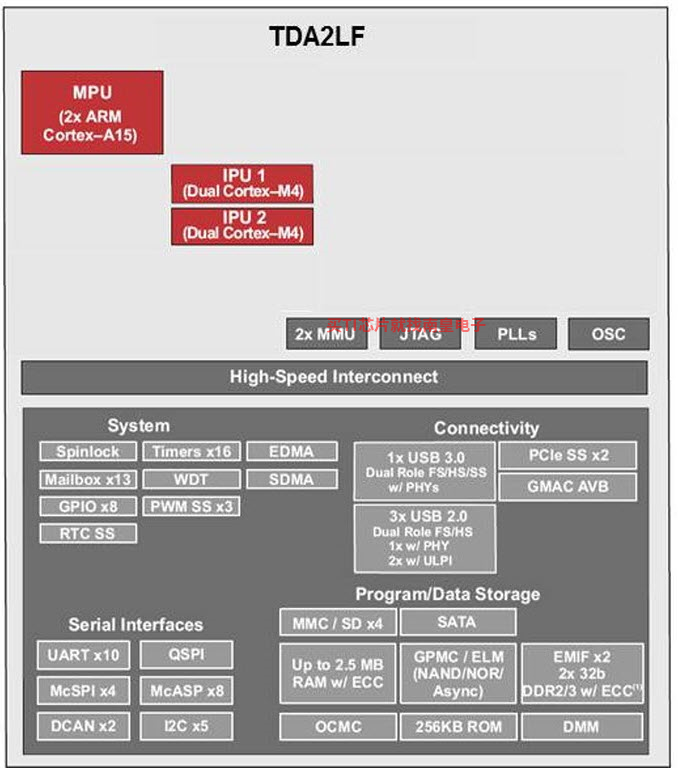

TDA2LF的完整型号有：TDA2LFBFQABCRQ1、TDA2LFBTQABCRQ1，以下是这些产品的关键参数及官网采购报价：

TDA2LFBFQABCRQ1，工作温度：-40 to 125，封装：FCBGA (ABC)-760，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-250C-168 HR，引脚镀层/焊球材料：Call TI，TI官网TDA2LFBFQABCRQ1的批量USD价格：29.35（1000+）

TDA2LFBTQABCRQ1，工作温度：-40 to 125，封装：FCBGA (ABC)-760，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-3-250C-168 HR，引脚镀层/焊球材料：Call TI，TI官网TDA2LFBTQABCRQ1的批量USD价格：USD（1000+）

D3-3P-ADAS-DK — D3 ADAS Development Kit

这款功能齐全的评估系统可提高车载测试的速度，同时加快具备密集视频分析功能的多摄像头、实时视觉应用的开发。它缩短了适用于汽车、运输和物料处理应用的视觉系统的开发时间。ADAS 开发套件以参考设计模块中的 DesignCore™ 加固型视觉平台 (RVP) 系列为基础，使用德州仪器 (TI) 提供的高级视觉处理器和 D3 Engineering 的高级视觉软件框架构建。 发件人： D3 Engineering

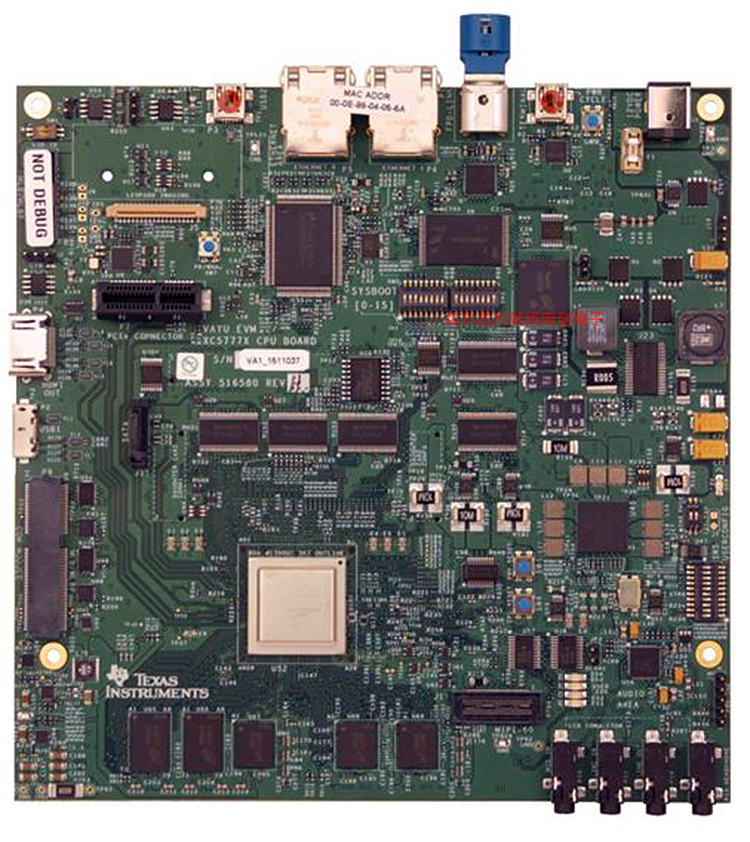

TDA2EVM5777 — TDA2x 视觉 EVM 套件 – Spectrum Digital（包括 CPU 板和视觉应用板）

TDA2x EVM 评估平台旨在加快 ADAS 应用的开发工作，并缩短产品上市时间。它基于包含异构可扩展架构的 TDA2x SoC，该架构由 TI 的定点和浮点 TMS320C66x 数字信号处理器 (DSP) 内核、Vision AccelerationPac (EVE) 内核、Arm Cortex-A15 MP 内核、3D GPU 内核、H.264 编码/解码加速和双核 Cortex-M4 处理器内核组合而成。它还集成了众多外设，包括基于 LVDS 环视系统的多摄像头接口（并行和串行）、显示屏、CAN 和千兆位以太网 AVB。

主板集成了以太网、FPD-Link 和 HDMI (...) 发件人： SVTRONICS INC

D3-3P-TDAX-DK — Third party folder page for D3 Engineering TDAx development kits

These rugged development kits are in a finalized product form-factor that lets you evaluate TI ADAS technology under realistic on-vehicle conditions. Accelerate development of autonomous vision-based navigation systems for automotive, transportation and materials handling applications. The (...) 发件人： D3 Engineering
