THS413x 器件属于全差分输入/差分输出器件系列，该系列器件使用德州仪器 (TI) 先进的高压互补双极工艺制造。

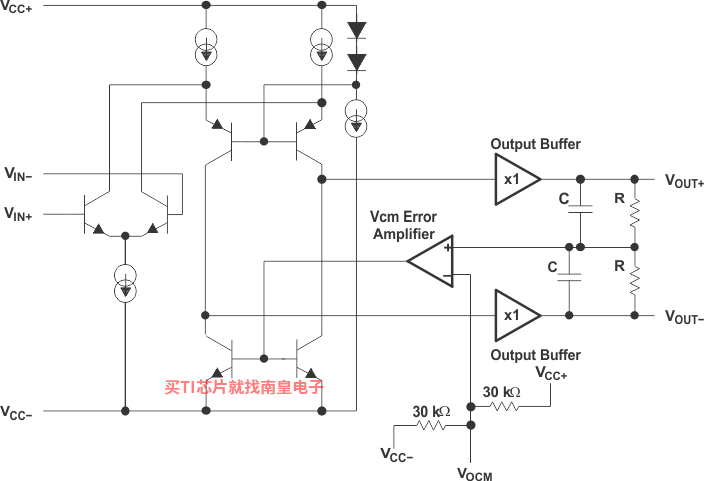

THS413x 由从输入到输出的真正全差分信号路径和高达 ±15V 的高电源电压构成。这种设计带来了出色的共模噪声抑制性能（800kHz 时为 95dB）和总谐波失真（2V_PP、250kHz 时为 −102dBc）。高电压差分信号链可通过宽电源电压范围提高裕量和动态范围，而无需为差分信号的每个极性添加单独的放大器。

THS413x 具有 –40°C 至 +85°C 的宽额定运行温度范围。

• 高级性能
  • 带宽：170MHz（VCC = ±15V，G = 1V/V）
  • 压摆率：51 V/μs
  • 增益带宽积：215 MHz
  • 失真：–102dBc THD（2VPP、250kHz 时）
• 电压噪声
  • 1/f 电压噪声拐角频率：350 Hz
  • 输入基准噪声 1.25nV/√Hz
• 单电源工作电压范围：5 V 至 30 V
• 静态电流（关断）：860μA (THS4130)

• Number of channels (#)
• 1
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 4
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 33
• BW @ Acl (MHz)
• 150
• Acl, min spec gain (V/V)
• 1
• Slew rate (Typ) (V/us)
• 52
• Architecture
• Fully Differential ADC Driver, Bipolar
• Vn at flatband (Typ) (nV/rtHz)
• 1.3
• Iq per channel (Typ) (mA)
• 12.3
• Rail-to-rail
• No
• Vos (offset voltage @ 25 C) (Max) (mV)
• 2
• Operating temperature range (C)
• -40 to 85, 0 to 70
• Output current (Typ) (mA)
• 85
• 2nd harmonic (dBc)
• 88
• 3rd harmonic (dBc)
• 84
• @ MHz
• 1
• GBW (Typ) (MHz)
• 170
• Input bias current (Max) (pA)
• 6000000
• Features
• Shutdown
• CMRR (Typ) (dB)
• 95
• Rating
• Catalog

THS4130的完整型号有：THS4130CD、THS4130CDGK、THS4130CDGN、THS4130CDGNR、THS4130ID、THS4130IDGK、THS4130IDGKR、THS4130IDGN、THS4130IDGNR、THS4130IDR，以下是这些产品的关键参数及官网采购报价：

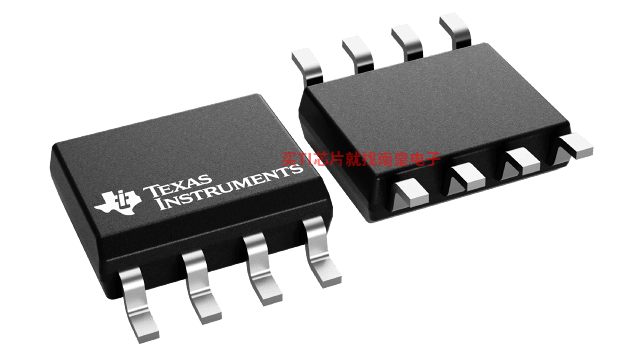

THS4130CD，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网THS4130CD的批量USD价格：3.418（1000+）

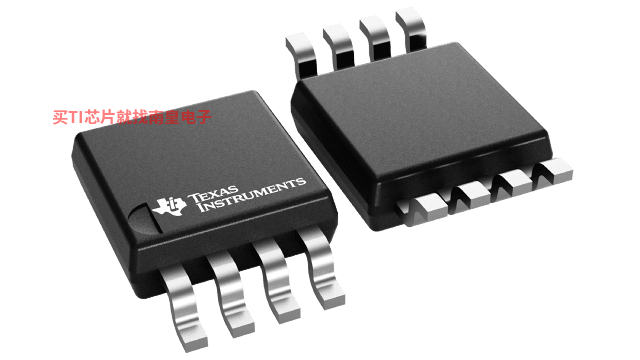

THS4130CDGK，工作温度：0 to 70，封装：VSSOP (DGK)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：Call TI，TI官网THS4130CDGK的批量USD价格：3.418（1000+）

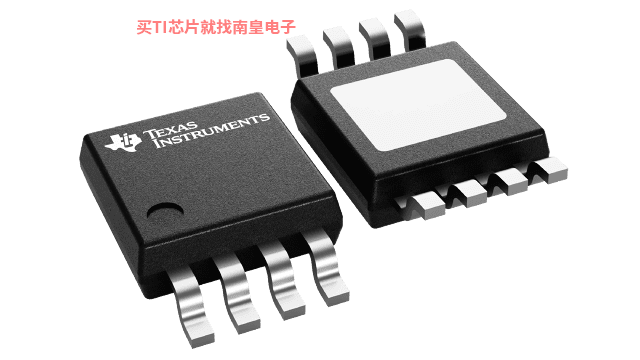

THS4130CDGN，工作温度：0 to 70，封装：HVSSOP (DGN)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网THS4130CDGN的批量USD价格：4.294（1000+）

THS4130CDGNR，工作温度：0 to 70，封装：HVSSOP (DGN)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网THS4130CDGNR的批量USD价格：3.62（1000+）

THS4130ID，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网THS4130ID的批量USD价格：4.193（1000+）

THS4130IDGK，工作温度：-40 to 85，封装：VSSOP (DGK)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：Call TI，TI官网THS4130IDGK的批量USD价格：4.193（1000+）

THS4130IDGKR，工作温度：-40 to 85，封装：VSSOP (DGK)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：Call TI，TI官网THS4130IDGKR的批量USD价格：3.519（1000+）

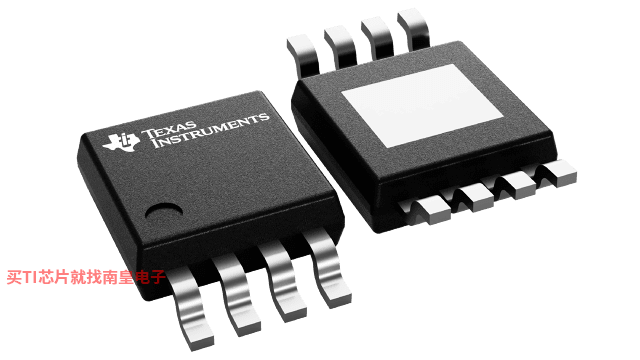

THS4130IDGN，工作温度：-40 to 85，封装：HVSSOP (DGN)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网THS4130IDGN的批量USD价格：4.395（1000+）

THS4130IDGNR，工作温度：-40 to 85，封装：HVSSOP (DGN)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网THS4130IDGNR的批量USD价格：3.721（1000+）

THS4130IDR，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网THS4130IDR的批量USD价格：3.519（1000+）

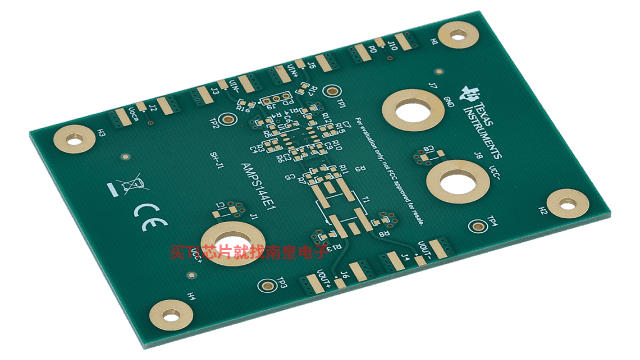

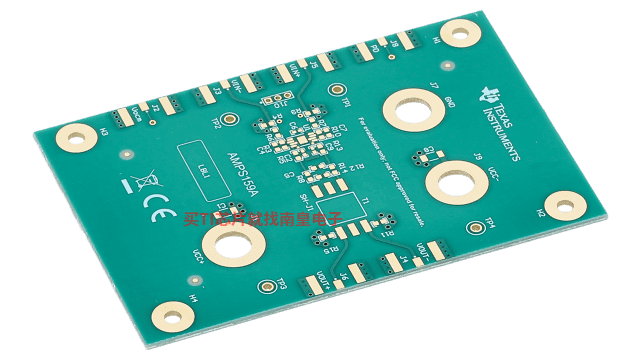

DEM-FDA-DGN-EVM — DGN 封装的全差分放大器评估模块

DEM-FDA-DGN-EVM 是一款未组装的评估模块 (EVM)，适用于采用 DGN (HVSSOP) 封装的全差分放大器 (FDA)。该 EVM 旨在搭配使用 50Ω SMA 连接器和实验室设备，对高速 FDA 进行快速高效的实验室测试。原理图包含了执行实验室测量所需的所有连接器，包括电源和信号连接。根据原理图组装时，该 EVM 配置为单端输入和单端输出，而且可通过适当的配置适应全差分操作。输出变压器可实现单端输出，以轻松连接到测试设备，并且具有用于输出共模 (Vocm) 和断电 (PD) 控制的外部 SMA 连接器。

DEM-FDA-SOIC-EVM — 采用 SOIC 封装的全差分放大器评估模块

DEM-FDA-SOIC-EVM 是一款未组装的评估模块 (EVM)，适用于采用 D (SOIC) 封装的全差分放大器 (FDA)。该 EVM 旨在搭配使用 50Ω SMA 连接器和实验室设备，对高速 FDA 进行快速高效的实验室测试。原理图包含了执行实验室测量所需的所有连接器，包括电源和信号连接。根据原理图组装时，该 EVM 配置为单端输入和单端输出，而且可通过适当的配置适应全差分操作。输出变压器可实现单端输出，以轻松连接到测试设备，并且具有用于输出共模 (Vocm) 和断电 (PD) 控制的外部 SMA 连接器。

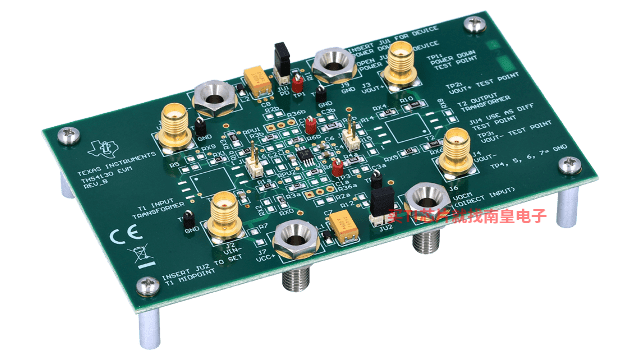

THS4130EVM — THS4130 evaluation module

The THS4130EVM is a good example of PCB design and layout for high-speed operational amplifier applications. It is a complete circuit for the high-speed operational amplifier. The EVM is mad eof the THS4130 high-speed operational amplifier, a number of passive components, and various featues and (...)

Ultra-low-noise Time Gain Control (TGC) circuit using multiplying DAC8801

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

TI FDA Calculator

TIDA-01427 参考设计提供一个差动信号链解决方案，用于生成时变控制电压 (VCNTL)，以驱动并联配置中的多个 AFE 器件。适用于医疗超声波的 TI 低噪声模拟前端 (AFE) 具有时间增益控制 (TGC) 功能，可帮助实现面向超声波应用的出色信噪比 (SNR)。该参考设计使用双乘法 DAC (DAC8802)，后跟电流到电压转换器 (OPA2209)，以生成 20V 的摆幅。在使用多反馈滤波器 (THS4130) 对该 20V 摆幅进行滤波之后，使用无源衰减器将其衰减至 1.5V。该设计可以使用 ±15V 或 5V 电源供电（板载 Fly-Buck 转换器 (...)
