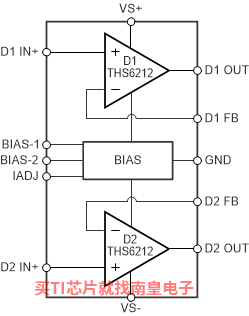

THS6212 是一款具有电流反馈架构的差分线路驱动器放大器。该器件专用于宽带电力线通信 (PLC) 线路驱动器应用，运行速度飞快，足以支持 14.5dBm 线路功率的传输（在最高 30MHz 的频率下）。

THS6212 采用独特架构，在更大限度降低静态电流的同时仍能实现超高线性度。满偏置条件下的差分失真在 1MHz 时为 –86-dBc，在 10MHz 时降至仅 –71 dBc。这款放大器具有多种固定偏置设置，对于无需放大器发挥全部性能的线路驱动器而言，可显著节能。此外，还可以通过可调电流引脚 (IADJ) 进一步降低偏置电流，从而实现更为出色的灵活性与节能效果。

49 V_PP（100Ω 差分负载）的宽输出摆幅搭配 28-V 电源以及超过 650-mA 的电流驱动能力（25Ω 负载），使得该器件拥有较宽的动态余量，能够将失真限制在尽可能低的水平。

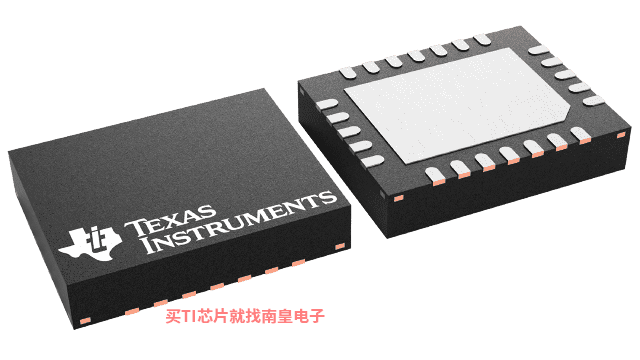

THS6212 采用 24 引脚 VQFN 封装。

• 低功耗：
  • 满偏置模式： 23 mA
  • 中偏置模式： 17.5 mA
  • 低偏置模式： 11.9 mA
  • 低功耗关断模式
  • IADJ 引脚，用于调节偏置电流
• 低噪声：
  • 电压噪声： 2.5 nV/√Hz
  • 反相电流噪声： 18 pA/√Hz
  • 同相电流噪声： 1.4 pA/√Hz
• 低失真：
  • –86-dBc HD2（1MHz，100Ω 差分负载）
  • –101-dBc HD3（1MHz，100Ω 差分负载）
• 高输出电流：> 665 mA（25Ω 负载）
• 宽输出摆幅：
  • 49 VPP ( 28-V，100Ω 差分负载）
• 宽带宽： 205 MHz (GDIFF = 10V/V)
• PSRR：在 1MHz 频率下提供 >55 dB 的良好隔离
• 宽电源范围： 10 V to 28 V
• 过热保护： 175°C（典型值）
• 具有集成共模缓冲器的替代器件：THS6222

• Number of channels (#)
• 1
• Architecture
• PLC Line Driver
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 10
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 28
• BW @ Acl (MHz)
• 250
• Acl, min spec gain (V/V)
• 10
• Vn at flatband (Typ) (nV/rtHz)
• 2.5
• Vn at 1 kHz (Typ) (nV/rtHz)
• 9
• Iq per channel (Typ) (mA)
• 23
• Vos (offset voltage @ 25 C) (Max) (mV)
• 12
• Rail-to-rail
• No
• Features
• Shutdown, Adjustable BW/IQ/IOUT
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85
• CMRR (Typ) (dB)
• 65
• Input bias current (Max) (pA)
• 3500000
• Offset drift (Typ) (uV/C)
• 155
• GBW (Typ) (MHz)
• 205
• Output current (Typ) (mA)
• 665
• 2nd harmonic (dBc)
• 86
• 3rd harmonic (dBc)
• 101
• @ MHz
• 1

THS6212的完整型号有：THS6212IRHFR、THS6212IRHFT，以下是这些产品的关键参数及官网采购报价：

THS6212IRHFR，工作温度：-40 to 85，封装：VQFN (RHF)-24，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网THS6212IRHFR的批量USD价格：.99（1000+）

THS6212IRHFT，工作温度：-40 to 85，封装：VQFN (RHF)-24，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网THS6212IRHFT的批量USD价格：1.188（1000+）

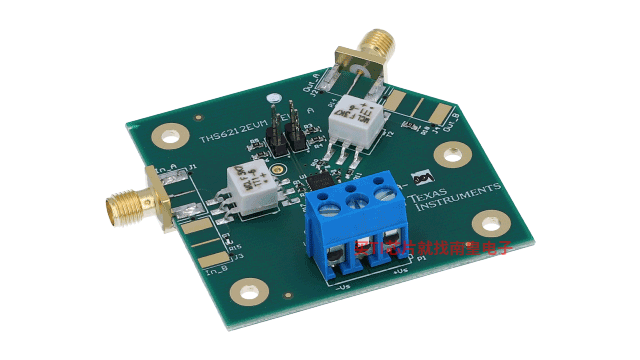

THS6212EVM — THS6212 评估模块

THS6212 评估模块 (EVM) 用于评估 THS6212，该器件是采用 24 引脚 QFN 封装的单端口电流反馈架构差动线路驱动器放大器系统。此 EVM 旨在快速轻松地演示 THS6212 的功能和性能（增益值为 10-V/V，驱动 RLOAD = 100Ω）。此 EVM 可随时通过板载连接器与电源、信号源和测试仪表相连。该板针对单端输入和输出操作进行了设置，可连接 50Ω 测试设备。默认情况下，THS6212EVM 具有全偏置模式的偏置设置，可使用跳线连接器配置为中偏置和低偏置模式。

THS6212 TINA-TI Reference Design

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)
