数字摄影电子设备变得越来越便携,集成了高质量的解决方案。相机中的互补金属氧化物半导体常用于相机的高性能和小尺寸(CMOS)图像传感器供电的低压差(LDO)稳压器的影响。图1是智能手机中相机电路的示例。
南皇电子专注整合中国优质TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)

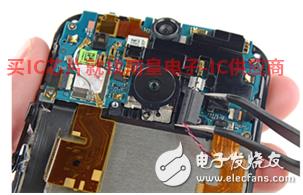

图1:智能手机中相机电路
我们都听说过“像素”这个词,但像素对消费者意味着什么?像素大小有助于确定CMOS图像传感器中光检测器的大小。而知道光检测器的大小是很有必要的,因为正是光检测器捕获光线,才能记录下完美的照片。图2为照相过程。
图2:生产高质量照片的过程
所以,你需要的是更大的图像传感器来捕捉高质量的照片,对吗?不完全如此。由于CMOS图像传感器对噪声敏感,需要以特殊的方式供电。CMOS图像传感器的组件特别容易被电源引起的瞬态过电损坏。电源噪声会影响像素捕捉光的正常能力,导致照片质量差。图3是为CMOS图像传感器供电的高级树状电源模块示例图。

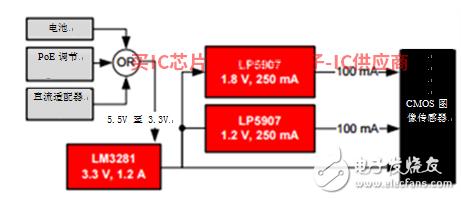

图3:CMOS图像传感器高级树状电源模块图
LDO稳压器可以过滤电源中的噪音。您需要检查图像传感器的电源LDO保证噪声规格LDO满足终端设备的规格要求。让我们高性能LDO LP5907作为例子。
图4为10Hz至10MHz电源抑制比之间(PSRR)。PSRR特性使得LDO能阻挡电源产生的噪音。简而言之,PSRR越高,LDO能阻挡的电源噪声越大。

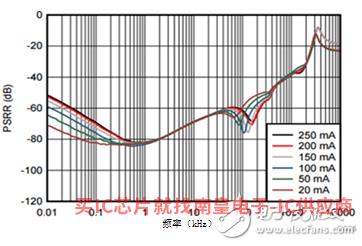

图4:LP5907 PSRR
但这仅是在LDO输入端,在LDO输出端呢?这涉及到噪声频谱密度。图5为10Hz至10MHz输出电压噪声之间。输出电压噪声越低,传输到CMOS图像传感器的噪音越小。

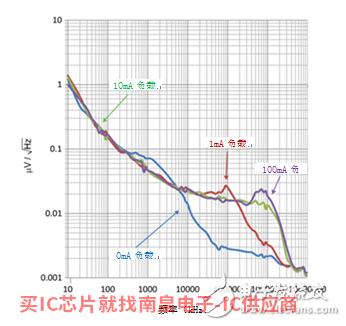

图5:LP5907噪声频谱密度

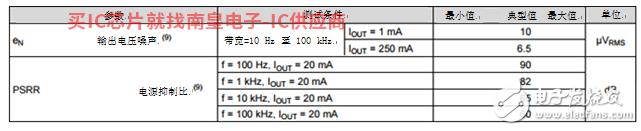

表1:LP5907 PSRR输出电压噪声
满载电流1kHz与6.5µVRMS时,LP5907 PSRR高达82dB。LP这些5907的参数表明,在设计中CMOS图像传感器电源时,可以选择LP以5907为核心部件。LP5907极其紧凑,占用的主板空间很少。表2列出LP5907包装信息。

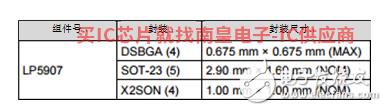

表2:LP5907封装信息
对于相机应用,使用LDO稳压器可以制作更方便、更高质量的数码摄影解决方案。TI中国官网LDO提供高性能元素,同时保持高度紧凑。图6为3-MHz 的50-mVpk-pk 输出时输入信号LP抑制和过滤5907的示例。

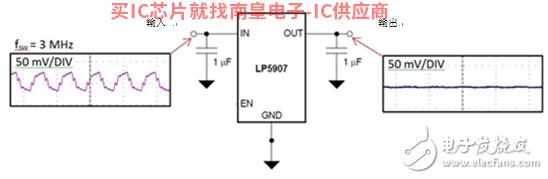

图6:输入电压波纹和LP5907调节输出电压对比
查看TI完整的LDO产品组合的解决方案。
