凌利尔特 (Linear Technology Corporation) 推出内置精确差异远端检测放大器 20A DC/DC 降压型 µModule® (微型模块) 稳压器 LTM4637。该装置可自动校正原因 PCB 如果 FPGA 低电压需要大电流负载供电。工作在 -40ºC 至 125ºC 时的总输出 DC保证电压准确性 ±1.5%。LTM4637 包括电感器,MOSFET、DC/DC 控制器和补偿电路。外形扁平 4.32mm LGA 封装和15mm x 15mm占板面积。该器件的 VIN 范围为 4.5V 至 20V ,优化了 5V 和 12V 输入系统的工作效率 (88%,12VIN,1.8VOUT/20A)。输出电压可以用电阻设置 0.6V 至 5.5V。可提供并联四个器件 80A 负载电流。应用包括工业和医疗设备,以及网络和电信系统。
南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯TI官方代理电影供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)
LTM4637 其和 LTM4627 15A 输出 µModule 更换稳压器和引脚兼容性。系统设计师非常重视引脚兼容性,因为这些产品可以在不修改布局的情况下从开发到生产的任何阶段交换。凌利尔特提供了一系列兼容的引脚 µModule 器件。有关LTM请访问4637产品数据表:http://datasheet.eepw.com.cn/datasheet/show/id/3120864。
LTM4637具有保护过流和过压状态的功能。二极管可温度可通过内部温度检测二极管进行监测。LTM4637 额定工作温度范围为 -40ºC 至 125ºC。以 1,000 片子是单位批量购买的,每片价格是 22.10 美元。如需要LTM请登录4637产品电路图:http://diagram.eepw.com.cn/diagram/circuit/cid/370/cirid/117113。

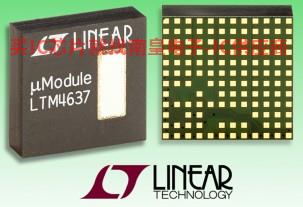

照片描述:小扁平 4.32mm LGA 封装的 20A µModule稳压器
性能概要:LTM4637
· 采用了 15mm x 15mm x 4.32mm LGA 封装的 20A稳压器系统
· 远端检测放大器实现精确调节
· 在 -40ºC 至 125ºC 工作温度范围 ±1.5% VOUT DC 准确度
· 并联四个器件可以提供高达 80A 的输出电流
· 过压和过流保护
