TI三大高效率LED驱动参考方案(2)-面向灯泡样式可调光LED照明驱动方案
(2024年9月16日更新)
灯泡样式可调光LED照明驱动方案
南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)
TPS92210EVM具有先进节能特性的自然交错功率因数校正 (PFC) LED照明驱动器控制器。LED照明应用提供高效控制。TPS92210EVM在狭小的空间内提供高功率因数,成本低,TRIAC调光、负载保护和工作寿命长。
TPS92210EVM采用准恒定“接通”时间,从而在隔离型反激式配置中实现了单级PFC。该装置面向低功率照明应用,可采用多种包装类型,包括单独的灯光设计和多种照明类型的一般PCB外形。该驱动器保持调光器维持电流,并具有双斜率输出控制功能TRIAC在一起使用型相位控制调光器时,可以提高调光度。通过设置,使TPS92210控制器在固定频率下运行,内部开关恒定“接通”驱动初级侧功率的时间FET。
主要特点
• 具备PFC的AC/DC TRIAC可调光LED驱动器非常适合住宅照明
• 单级(PFCTI中国代理和LED电流调节)
• 适合12W~25W应用
• 深度TRIAC调光能力
设计规范

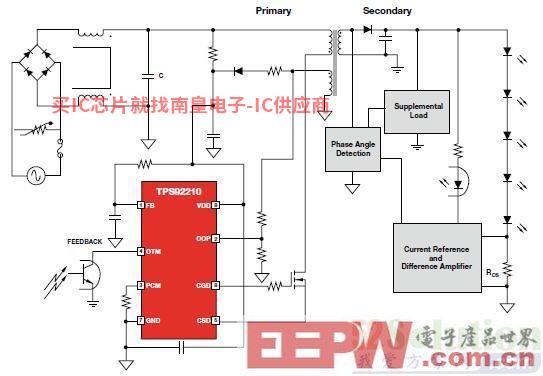

方案原理图
方案测评

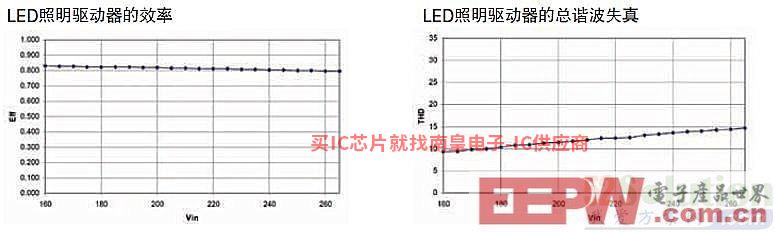

驱动电流调节性能

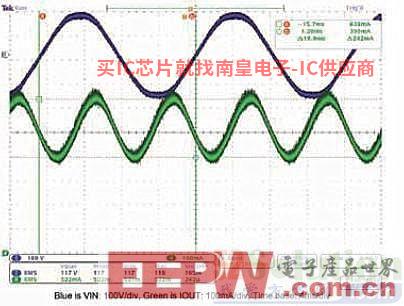

LED照明驱动器的电流波纹
