日前,德州仪器(TI)宣布推出支持PMBus界面最小的12A同步降压DC/DC转换器。该SWIFTTPS53915采用微小型PowerStack™QFN封装并集成NexFET™MOSFETS,在空间有限的高电源密度应用中驱动ASIC,能充分满足有线和无线通信、企业/云计算、存储系统等市场需求。TPS53915与TI获奖型WEBENCH®在线设计工具可以简化功率转换,加快设计过程。
该高度集成的转换器支持0.5%的参考电压误差精度,可满足深亚微米处理器的电压要求。D-CAP3™自适应工作时间控制模式不仅简单易用,而且能提供极快的负载瞬态响应,还能减少外部部件的数量。通过PMBus可编程和故障报告不仅可以简化电源设计,还可以进一步减少组件数量。观看TPS视频演示53915。
南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)
TPS53513产品数据表链接:http://datasheet.eepw.com.cn/datasheet/show/id/3121099。
TPS53515产品数据表链接:http://datasheet.eepw.com.cn/datasheet/TI中国代理商show/id/3121098。
对于不支持PMBus控制模拟应用,TI还提供SWIFT8ATPS53513与12ATPS53515引脚对引脚兼容降压转换器。
TPS53915的主要特点和优势
·集成高低侧MOSFET支持12A连续输出电流;
·片上PMBus接口可简化电源设计;
·D-CAP无需输出电容器和环路补偿,自适应工作时间控制模式可以最大限度地减少外部部件的数量;
·自动跳频Eco-mode™提供轻负荷高效率;

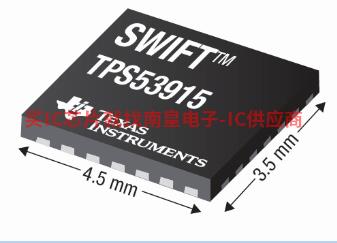

·28引脚、3.5毫米×4.5毫米×1毫米Pow
rStackQFN封装支持TI堆叠在接地引线框上,用铜夹子连接NexFET功率MOSFET。这种独特的堆合的独特组合与其他并列MOSFET与解决方案相比,四方扁平无引线可以实现更小更高的集成度(QFN)包装。看视频,了解PowerStack封装技术;
·其它特性包括无外部补偿、内部软起动、输入欠压保护、内部自举电容器以及热关闭等。
供货情况
TPS53915DC/DC转换器现在已经开始批量供可以通过TI并授权经销商订购。欢迎订购单路同步降压转换器评估板。
商标
WEBENCH是德州仪器的注册商标,SWIFT、Eco-Mode、PowerStack、D-CAP3、NexFET以及PowerLab是它的商标。所有其他商标均属于各自的所有者。
