最近,德州仪器宣布了一个完全可编程、可选引脚和固定频率的7mmx5mm区分振荡器系列。该系列设备可提供90飞秒(fs)该行业的最低抖动使设计师能够优化关键性能应用程序中的信号完整性,并减少数据传输误差。LMK61xx该系列可实现轻松定制、频率充足,并支持现场可编程门阵列的设备(FPGA)、模数转换器(ADC)、数模转换器(DAC)多时钟频率与高速串行链路。如需了解更多信息,请访问:www.ti.com.cn/lmk61xx-pr-cn。
南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)
LMK61xx振荡器的主要特点和优点:
·行业最低抖动:12kHz至20MHz均方根在频率范围内(RMS)典型的抖动值为90fs,这比市场上类似的产品减少了一半,使设计师能够提高通信、测试和测量性能,以及医疗设备的可靠性和系统的丰富性。

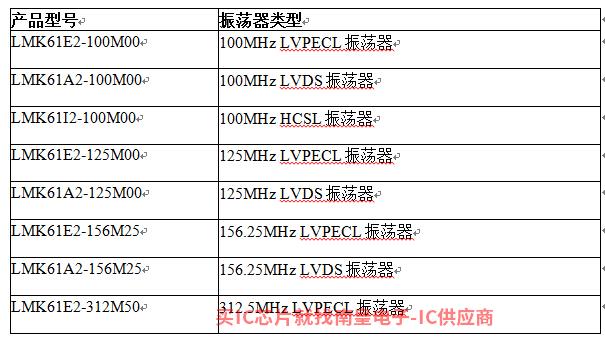

·该产品系列包括11个振荡器,包括可编程、引脚可选和定频器件,以提供低压伪发射极耦合逻辑(LVPECL)、低压差分信令(LVDS)以及高速电流控制逻辑(HCSL)输出格式,介于10MHz至1GHz频率范围。这一系列可以满足设计师的各种需求。
o这个可编程器件提供了最好的灵活性,它有一个I2C具有100个写入周期的接口和电源可以擦除可编程的存储器(EEPROM),使设计师能够轻松定制启动频率。
o引脚可选TI中国代理商将多达7个独特的频率和输出格式集成到一个设备中,从而提供设计灵活性。
o定频振荡器支持快速和频率变化的预时间。
·减少设计周期时间:
o无毛刺脉冲精调/粗调频率丰富,使设计师在原型机设计验证过程中简化系统的兼容性和应力测试。
o行业标准6引脚和8引脚振荡器在现有设计中的应用和评价简化,无需重新设计电路板。
加快工具的设计过程
TI提供以下工具来帮助设计人员用全新的LMK61xx快速选择、评估和设计振荡器。
·该振荡器定制工具可根据应用程序的可编程性、输出格式和频率要求推荐LMK61xx振荡器。该工具还可以帮助设计师根据独特的应用要求定制样品请求。
·LMK61xx振荡器评估模块(EVM)可从TI商店和授权分销商处购得。
·TI的WEBENCHClockArchitect工具用TI简化时钟和计时器件的设计。该工具可以从广泛的设备数据库中推荐单个或多个设备时钟树解决方案,以满足系统的需要。它有一个独特的锁相环(PLL)滤波器设计,并支持相位噪声模拟,使设计师能够根据其系统需要模拟和优化时钟树设计。
·工程师可以在德州仪器在线支持社区的界面/时钟论坛上找到解决方案,并与同行工程师和TI专家分享知识,解决问题。
封装与供货
目前,LMK61xx振荡器采用四平无引线模块(QFM)封装。
