TPA6132A正相单端放大器电路设计
(2025年4月16日更新)

摘要

南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)

TI 提供的TPA6132A2,因为其100dB 高信噪比,0.01%低失真度,优良消除POP 在手机等移动设备中,声音能力和高性价比得到了广泛的应用。

随着移动设备芯片集成度的提高,越来越多的芯片组选择单端连接作为耳机通道的输出。

TPA6132A2 同时提供差异和单端反相放大的连接方式。但是,由于某些应用程序,如需要与其他播放设备一起使用,对输出相位有严格的要求,因此需要连接到正单端放大器TPA6132A2。

本文将讨论TPA6132A2 正向单端放大器的连接方法和注意事项。

1. TPA6132A2 简介

TPA6132A2 是TI 推出的DirectPath 由于集成了系列立体声耳机放大器Charge Pump,提供负电源,因此可以输出参考地的无直流分量输出波形,使放大器不再需要大量输出隔离电容。

TPA6132A2 耳机放大器作为全差分输入,提供了极高的共模抑制比和电源抑制比,因此可以达到极低的噪声输出水平。

对于单端连接,可以简单地连接INL 和INR 接地,输入信号INL-和INR-接入。此时TPA6132A2 输入的直流偏置为0V,直接由INL/R 因此,它可以节省一对耦合电容器,而且由于耳机的左右声道在播放过程中相互参考,两个相反的声道同时保持同向。所以在TPA6132A2 的手册中,TPA6132A2 以反相放大电路为例。

在实际应用中,有一些场景和非独立参考相位。此时,空间中的声波会有一定的抵消。因此,一些设计,即使是耳机也希望使用DAC 原始相位输出。因此,本文讨论并提供了正确的正相放大器连接方法。

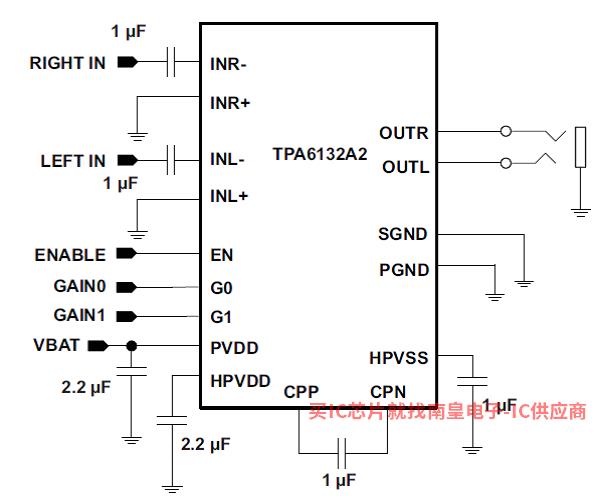

图一 TPA6132A2 单端反相放大器

2. TPA6132A2 正相放大器原理

a. TPA6132A2 内部原理

TPA6132 根据G0, G1 管脚的配置会使不同的反馈网络阻值得到不同的放大倍数。SGND 用于连接耳机左右声道地线FM 用于消除电感阻抗上左右声道归地电流引起的干扰。

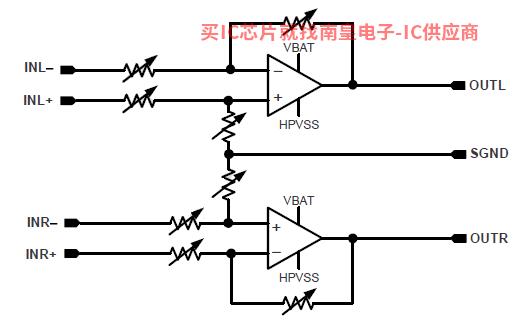

图二 TPA6132A2 内部反馈网络构成

b. TPA6132A2 正相放大器连接方法

因为耳机对放大器的直流分量过于敏感,而且HPVSS 不完全对称VBAT,因此,需要引入直流反馈来减少输出的直流重量,因此需要引入直流反馈INL-和INR-通过直流反馈电容接地。

由于前端芯片输出通常具有较高的直流重量,因此需要INL 和INR 接入隔直电容器。

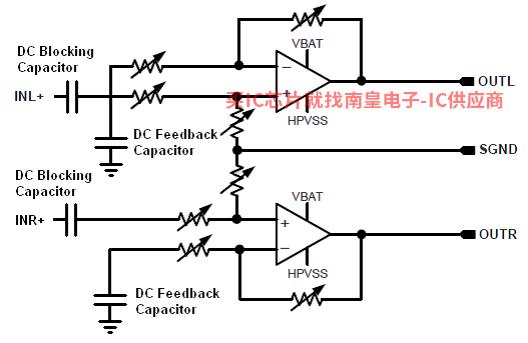

图三 TPA6132A2 单端正相放大器

隔直电容和直流反馈电容可以选择相同的容量,大小等于:

其中fc 对于系统的转折频率,一般值小于20Hz,而Rin 下表中的阻值可参考。

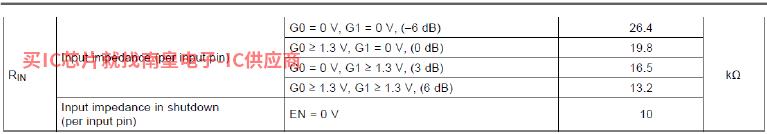

表一 不同增益下Rin 的阻值

3. 使用正相单端放大器注意事项

a. 输入电容和反馈电容的选择和噪声抑制

由于输入电容和反馈电容在低频容抗中计入反馈网络,不匹配的电容会减少相应频段的共模抑制

因此,在实际应用中可以选择:

1. 高精度电容作为TI中文官网输入和反馈电容,使容抗大大接近,减少对共模抑制比的影响;

2. 容量较大的电容作为输入和反馈电容,因此即使两个电容之间存在差异,也可以减少对共模抑制比的影响,因为容抗低于反馈电阻网络。

b. 直流反馈电容的接地点

由于移动式设备集成度高,因此很难规划严格的回地电流,所以在实际的布线中需要考虑归地电流对于电路的影响。一般选择前级芯片的模拟接地点作为直流反馈电容的接地点,因为输入信号以及反馈能够参考同样的地,因此地线上拾取的噪声能够被放大器共模抑制消除。
