为什么雷达在自动停车应用中优于超声波?
(2025年4月26日更新)


南皇电子专注于整合中国优质电子TI代理商国内领先的现货资源,提供合理的行业价格、战略备货、快速交付控制TI芯片供应商,轻松满足您的需求TI芯片采购需求.(http://www.litesemi.com/)

随着原有汽车设备制造商开发自主性更高的汽车,自动停车技术也在不断发展。这些停车系统包括停车辅助(仍需驾驶员参与)和自动停车(无手动操作)。

今天的汽车停车系统大多使用超声波和摄像头传感器。超声波传感器的工作原理是通过路径中的物体反射高频声波。传感器通过测量从发射到接收的时间来测量附近物体的距离。然而,超声波和摄像头技术确实有一定的局限性,并受到以下因素的限制:

● 土壤和雾等环境条件

● 最小和最大探测距离

● 水平和垂直视场狭窄

● 成本

即将到来的自动停车系统可以受益于 TI 毫米波经济高效 (mmWave) 即使在恶劣的环境条件下,雷达传感器也能有效实现 360 全景环视。毫米波雷达技术还可以提供重要的环境信息,如距离、速度和角度。

雷达传感器可用于各种环境

可靠性是其他传感技术(如超声波、电容器和摄像头系统)的主要缺点。水、土壤、碎片、雾、雪、弱光或强光会影响其他传感技术的效果,但不会影响毫米波雷达。雷达可以在各种环境条件下正常工作。此外,雷达不需要非金属保险杠切口,保护雷达传感器,同时保持汽车美观。

为什么雷达在自动停车应用中优于超声波?

毫米波雷达可以检测到比其他传感技术(如超声波传感器)更远的物体。雷达传感器不是发射声波,而是产生无线电波:无线电波的波长在电磁波谱中最长。这些无线电波被路径中的物体反射,通过计算其频率变化即可确定物体的距离。它们的探测范围也更大,因为无线电波可以传播得更远。停车场附近的更多物体可以通过感应更远的物体来检测。TI 的 AWR1843AOP 最远可以检测到设备 50m 的物体。

超声波传感器除最大限制外,还有最小限制 10cm 到 15cm。而 TI 毫米波雷达可以近距离检测到 4cm 对于物体,它可以帮助驾驶员在狭窄紧凑的停车位上操纵车辆,并检测靠近车辆的边缘。雷达的通道带宽与距离分辨率(即区分两个或两个以上物体的能力)成反比。AWR1843AOP 的 4GHz 带宽与约 4cm 距离分辨率相关。

毫米波雷达传感器的优点之一是视野开阔。图1显示超声波传感器视野有限。即使放置在汽车周围的超声波传感器比雷达传感器多(通常多达 12 个),检测还有差距。毫米波雷达的视野覆盖范围更广,可以在车辆周围实现 360 同时使用的传感器比超声波传感器实施方案少。

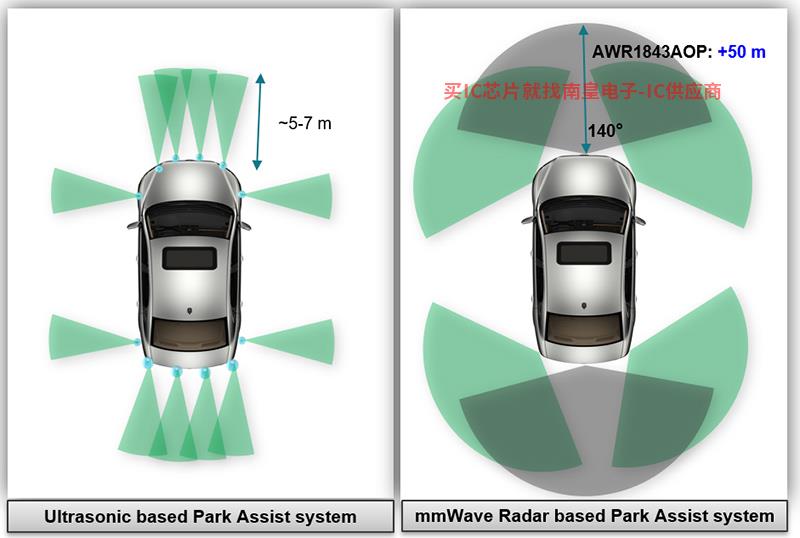

图1 超声波与毫米波雷达系统的距离和视野比较

其它传感技术,如飞行时间和超声波,可能无法检测到远低于或高于传感器高度的物体,AWR1843AOP 的 140 垂直度可以检测路缘、护柱、小动物护柱、小动物和路上的碎片。图2显示了使用AWR1843AOP评估模块 (EVM) 用作低高路缘的煤渣砌块。

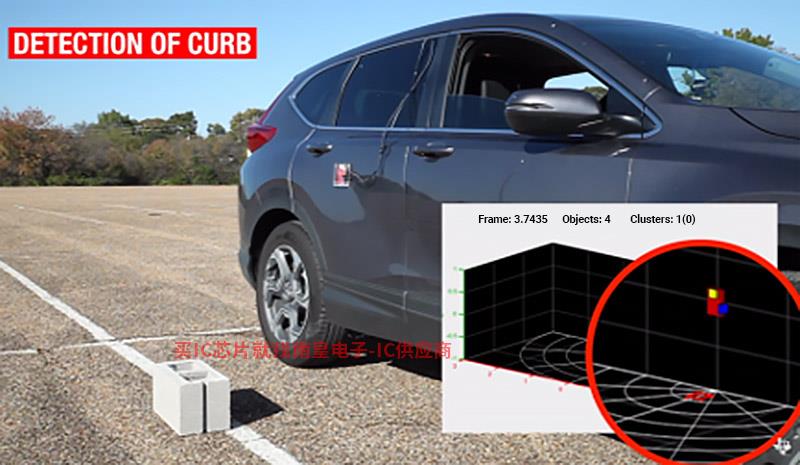

图2 使用 TI 的 AWR1843AOP EVM 用作路缘煤渣砌块的检测

由于视野宽,分辨率高,可以同时检测和区分多个静态物体。 3 它显示了几种不同的材料(包括木材、金属和塑料),雷达可以区分极小的表面积。

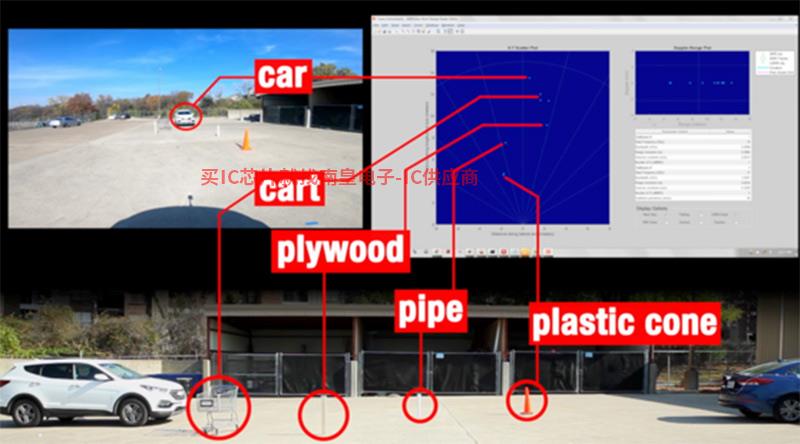

图3 检测各种类型、尺寸和材料的多个静态物体

AOP技术可以加快上市速度

随着汽车制造商和一级供应商的转变 77GHz 毫米波传感器可以提高在停车时检测物体的性能,TI 的 AWR1843AOP 毫米波雷达传感器将所有天线、雷达收发器、数字信号处理器、微控制器和接口外设集成到芯片上。将包装集成到芯片上,以消除高频基板TI是什么品牌材料需求。与其他雷达传感器相比,不使用高频基板材料可以大大降低成本和制造复杂性,节省成本 30% 布板空间。

由于不需要设计、模拟和表示天线性能,甚至可以加快产品上市。TI 公司的软件 60GHz 和 77GHz 重复使用和移植设备,加快多雷达系统级设计。

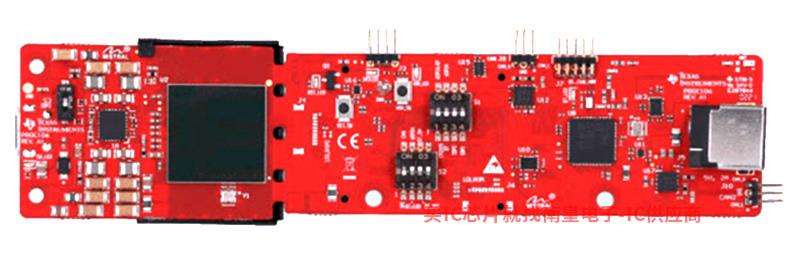

图4 TI 的 AWR1843AOP 毫米波雷达传感器

另外,还可以 AWR1843AOP 编程重新配置相同的传感器,用于各种应用 - 例如,使用相同的传感器实现停车,打开车门时检测物体,甚至可以重新使用现有的雷达传感器,如盲点检测,以实现停车雷达功能,从而降低整个系统的成本。

TI 毫米波雷达传感器的优点包括:车辆周围 360 全覆盖;检测范围较大;能准确测量物体的距离、速度和角度。AOP 技术可以让你更容易地创建一个非常小的传感器。TI 的 77GHz AWR1843AOP 在停车应用中,雷达传感器可以实现更灵活的检测和更好的性能。
