TIOS102(x) 器件可配置为高侧、低侧或推挽驱动器。这些器件能够承受高达 1.2kV (500Ω) 的 IEC 61000-4-5 浪涌，并集成反向极性保护功能。

只需通过一个引脚可编程接口便可轻松连接到电路。可使用外部电阻器配置输出电流限值。提供了故障报告和内部保护功能，可应对欠压、过流和过热条件。

• 宽电源运行
  • 5V 至 36V 电源电压（TIOS102，TIOS1023）

  • 7V 至 36V 电源电压 (TIOS1025)

• PNP、NPN 或推挽可配置输出
• 提供功能安全
  • 有助于进行功能安全系统设计的文档
• 与 TIOS101(x) 引脚兼容，并提升了性能
  • 在 200mA 条件下，残余电压低，为 0.5V（典型值）

  • 有效驱动器电流限制功能

  • 改善了封装的热性能
  • 更低的驱动器压摆率，可减少过冲（最大 750ns）

• 集成保护特性，使系统更加稳健

  • 可配置驱动器过流限值（50mA 至 350mA）
  • VCC、OUT 和 GND 上高达 65V 的有效反极性保护特性
  • 过流、过热和 UVLO 的故障指示灯
• VCC 和 OUT 上集成 EMC 保护功能
  • ±8 kV IEC 61000-4-2 ESD 接触放电
  • ±4kV IEC 61000-4-4 电气快速瞬变
  • ±1.2kV/500? IEC 61000-4-5 浪涌
• 较大电感负载的快速退磁能力
• 较大容性负载驱动能力
• < 2.2mA 静态电源电流
• 集成式 LDO 选项可支持高达 20mA 的电流
  • TIOS1023：3.3V LDO
  • TIOS1025：5V LDO
• 扩展环境温度：-40°C 至 125°C
• 小型封装选项
  • 3mm x 3mm 10 引脚 VSON 封装（与 TIOS101 引脚兼容）
  • 1.7mm x 2.45mm WCSP 选项（预发布）

• Type
• Digital output switch
• Supply voltage (V)
• 7 to 36
• IEC 61000-4-2 contact (+/- kV)
• 8
• IEC 61000-4-4 EFT (+/- kV)
• 4
• IEC 61000-4-5 (surge) (+/- kV)
• 1.2
• Current limit (Max) (mA)
• 350
• LDO output range (V)
• 5
• Features
• Low residual voltage, Reverse polarity protection, Configurable current limiter
• Operating temperature range (C)
• -40 to 125

TIOS1025的完整型号有：PTIOS1025DRCR，以下是这些产品的关键参数及官网采购报价：

PTIOS1025DRCR，工作温度：-40 to 125，封装：VSON (DRC)-10，包装数量MPQ：5000个，MSL 等级/回流焊峰值温度：-，引脚镀层/焊球材料：-，TI官网PTIOS1025DRCR的批量USD价格：1.218（1000+）

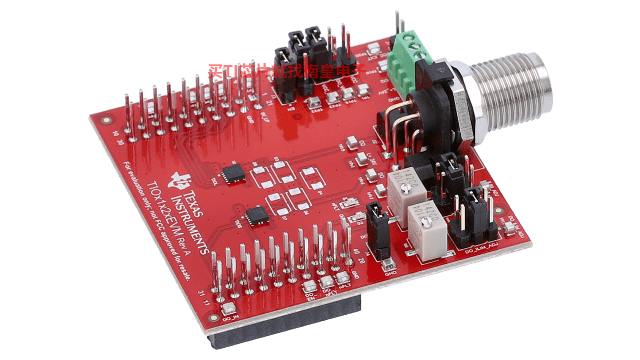

TIOX1X2XEVM — 用于 IO-Link 的 TIOL112x 和 TIOS102x 评估模块

借助 TIOx1x2xEVM，用户能够评估 TIOL112x 和 TIOS102x IO-Link 收发器系列的所有功能。该 EVM 包含一个采用 A 类双通道配置的业界通用 4 引脚 M12 连接器，可实现一个来自 TIOL1123 的 IO-Link 通信通道和一个来自 TIOS1023 的数字输出通道，以及一个用于裸线连接和外部负载的螺钉端子块。低压数字输入和输出信号可通过接头引脚和测试点轻松获取，这些接头引脚和测试点用于连接到测试设备或微控制器，所采用的连接方式与许多用于实现快速原型设计的 TI 微控制器电路板一致。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)
