TL431LI 器件是 3 端子可调节并联稳压器，在适用的汽车级、商用级和军用级温度范围内均可满足规定的热稳定性。可以通过两个外部电阻器将输出电压设置为介于 V_ref（约为 2.495V）和 36V 之间的任意值。这些器件具有 0.3Ω 的输出阻抗典型值。有源输出电路可提供非常急剧的导通特性，从而使这些器件在许多应用中成为齐纳二极管的出色 替代品，这些应用包括板载稳压、可调节电源和开关电源。这款器件是工业标准 TL431 的引脚对引脚替代品，且具有优化的 I_ref 和 I_Idev 性能。更低的 I_ref 和 I_Idev 值可帮助设计人员实现更高的系统精度和更低的漏电流。TL432LI 器件具有与 TL431LI 器件完全相同的功能和电气特性，但是具有不同的 DBZ 封装引脚排布。

TL431LI 器件具有 A 和 B 两个等级，25°C 下的初始容差分别为 1% 和 0.5%。此外，低输出温漂可确保在整个温度范围内保持出色的稳定性。

TL43xLIxQ 器件的额定工作温度范围是 –40°C 至 125°C。

• 25°C 下的基准电压容差
  • 0.5%（B 级）
  • 1%（A 级）
• 最低典型输出电压：2.495V
• 可调输出电压：Vref 至 36V
• ?40°C 至 +125°C 的运行范围（Q 级温度）
• 最大温漂
  • 10mV（C 级温度）
  • 17mV（I 级温度）
  • 27mV（Q 级温度）
• 0.3Ω 输出阻抗典型值
• 灌电流能力
  • Imin = 1mA（最大值）
  • IKA = 15mA（最大值）
• 基准输入电流 IREF：0.4μA（最大值）
• 整个温度范围内的基准输入电流偏差 II(dev)：0.3μA（最大值）

• VO (V)
• 2.495
• Reference voltage
• Adjustable
• Initial accuracy (Max) (%)
• 0.5, 1
• VO adj (Min) (V)
• 2.495
• VO adj (Max) (V)
• 36
• Iz for regulation (Min) (uA)
• 400
• Rating
• Catalog
• Temp coeff (Max) (ppm/ degree C)
• 63
• Operating temperature range (C)
• -40 to 125, -40 to 85, 0 to 70
• Iout/Iz (Max) (mA)
• 15

TL431LI的完整型号有：TL431LIACDBZR、TL431LIAIDBZR、TL431LIAQDBZR、TL431LIBCDBZR、TL431LIBIDBZR、TL431LIBQDBZR，以下是这些产品的关键参数及官网采购报价：

TL431LIACDBZR，工作温度：0 to 70，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL431LIACDBZR的批量USD价格：.106（1000+）

TL431LIAIDBZR，工作温度：-40 to 85，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL431LIAIDBZR的批量USD价格：.118（1000+）

TL431LIAQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL431LIAQDBZR的批量USD价格：.144（1000+）

TL431LIBCDBZR，工作温度：0 to 70，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL431LIBCDBZR的批量USD价格：.106（1000+）

TL431LIBIDBZR，工作温度：-40 to 85，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL431LIBIDBZR的批量USD价格：.118（1000+）

TL431LIBQDBZR，工作温度：-40 to 125，封装：SOT-23 (DBZ)-3，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TL431LIBQDBZR的批量USD价格：.144（1000+）

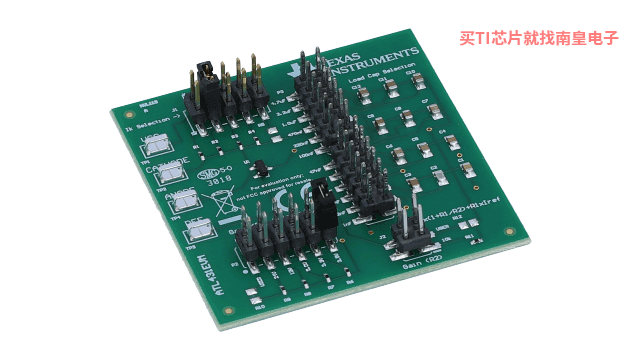

ATL431EVM-001 — ATL431 可调节分流稳压器评估模块

通过使用不同的电阻值编程阴极电压，ATL431EVM-001 评估模块(EVM)可实现 ATL431的功能和可调节性。您也可以使用与电源串联的各个电阻器设置阴极电流。除可用于 EVM 外，电阻器还可焊接至电路板，根据具体应用来定制电路板。使用此 EVM 可检验 ATL431的稳定性，通过跳线可在阳极和阴极之间连接 12 个以上输出电容器。此 EVM 还与采用 SOT23-3 封装的 TL431、TL431LI、ATL431LI、LM431 和 TLVH432器件兼容。

TL431LI Unencrypted PSpice Transient Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
