- 制造厂商：TI
- 产品类别：电源管理
- 技术类目：线性和低压降 (LDO) 稳压器
- 功能描述：700mA、125V 可调节线性稳压器
- 点击这里打开及下载TL783的技术文档资料
- TI代理渠道，提供当日发货、严格的质量标准，满足您的目标价格
The TL783 device is an adjustable three-terminal high-voltage regulator with an output range of 1.25 V to 125 V and a DMOS output transistor capable of sourcing more than 700 mA. It is designed for use in high-voltage applications where standard bipolar regulators cannot be used. Excellent performance specifications, superior to those of most bipolar regulators, are achieved through circuit design and advanced layout techniques.
- Output Adjustable From 1.25 V to 125 V when Used with an External Resistor Divider
- 700-mA Output Current
- Full Short-Circuit, Safe-Operating-Area, and Thermal-Shutdown Protection
- 0.001%/V Typical Input Voltage Regulation
- 0.15% Typical Output Voltage Regulation
- 76-dB Typical Ripple Rejection
- Output options
- Adjustable Output
- Iout (Max) (A)
- 0.7
- Vin (Max) (V)
- 125
- Vin (Min) (V)
- 20
- Vout (Max) (V)
- 125
- Vout (Min) (V)
- 1.25
- Noise (uVrms)
- 38
- Iq (Typ) (mA)
- 15
- Thermal resistance θJA (°C/W)
- 22
- Rating
- Catalog
- Load capacitance (Min) (μF)
- 0
- Regulated outputs (#)
- 1
- Features
- —
- Accuracy (%)
- 2
- PSRR @ 100 KHz (dB)
- 35
- Dropout voltage (Vdo) (Typ) (mV)
- 10000
- Operating temperature range (C)
- 0 to 125
TL783的完整型号有：TL783CKCSE3、TL783CKTTR，以下是这些产品的关键参数及官网采购报价：

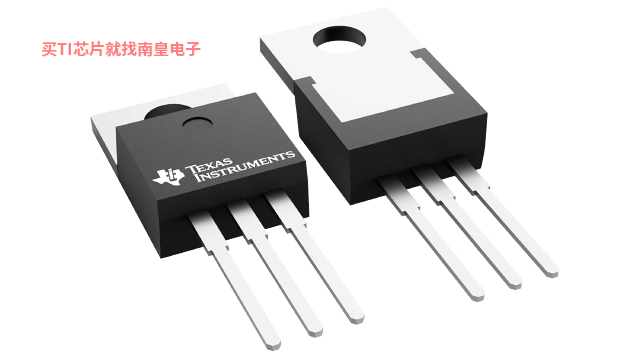

TL783CKCSE3，工作温度：0 to 125，封装：TO-220 (KCS)-3，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网TL783CKCSE3的批量USD价格：0.851（1000+）
TL783CKTTR，工作温度：0 to 125，封装：DDPAK/TO-263 (KTT)-3，包装数量MPQ：500个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网TL783CKTTR的批量USD价格：0.888（1000+）
TL783CKCSE3，工作温度：0 to 125，封装：TO-220 (KCS)-3，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：SN，TI官网TL783CKCSE3的批量USD价格：0.851（1000+）
TL783CKTTR，工作温度：0 to 125，封装：DDPAK/TO-263 (KTT)-3，包装数量MPQ：500个，MSL 等级/回流焊峰值温度：Level-3-245C-168 HR，引脚镀层/焊球材料：SN，TI官网TL783CKTTR的批量USD价格：0.888（1000+）
