The TLC272 and TLC277 precision dual operational amplifiers combine a wide range of input offset voltage grades with low offset voltage drift, high input impedance, low noise, and speeds approaching those of general-purpose BiFET devices.

These devices use Texas Instruments silicon-gate LinCMOS™ technology, which provides offset voltage stability far exceeding the stability available with conventional metal-gate processes.

The extremely high input impedance, low bias currents, and high slew rates make these cost-effective devices ideal for applications previously reserved for BiFET and NFET products. Four offset voltage grades are available (C-suffix and I-suffix types), ranging from the low-cost TLC272 (10 mV) to the high-precision TLC277 (500 uV). These advantages, in combination with good common-mode rejection and supply voltage rejection, make these devices a good choice for new state-of-the-art designs as well as for upgrading existing designs.

In general, many features associated with bipolar technology are available on LinCMOS™ operational amplifiers without the power penalties of bipolar technology. General applications such as transducer interfacing, analog calculations, amplifier blocks, active filters, and signal buffering are easily designed with the TLC272 and TLC277. The devices also exhibit low voltage single-supply operation, making them ideally suited for remote and inaccessible battery-powered applications. The common-mode input voltage range includes the negative rail.

A wide range of packaging options is available, including small-outline and chip carrier versions for high-density system applications.

The device inputs and outputs are designed to withstand –100-mA surge currents without sustaining latch-up.

The TLC272 and TLC277 incorporate internal ESD-protection circuits that prevent functional failures at voltages up to 2000 V as tested under MIL-STD-883C, Method 3015.2; however, care should be exercised in handling these devices as exposure to ESD may result in the degradation of the device parametric performance.

The C-suffix devices are characterized for operation from 0°C to 70°C. The I-suffix devices are characterized for operation from –40°C to 85°C. The M-suffix devices are characterized for operation over the full military temperature range of –55°C to 125°C.

• Trimmed Offset Voltage: TLC277 . . . 500 uV Max at 25°C, VDD = 5 V
• Input Offset Voltage Drift ...Typically 0.1 uV/Month, Including the First 30 Days
• Wide Range of Supply Voltages Over Specified Temperature Range: 0°C to 70°C ...3 V to 16 V –40°C to 85°C ...4 V to 16 V –55°C to 125°C ...4 V to 16 V
• Single-Supply Operation
• Common-Mode Input Voltage Range Extends Below the Negative Rail (C-Suffix, I-Suffix types)
• Low Noise ...Typically 25 nV/Hz at f = 1 kHz
• Output Voltage Range Includes Negative Rail
• High Input impedance ...1012 Typ
• ESD-Protection Circuitry
• Small-Outline Package Option Also Available in Tape and Reel
• Designed-In Latch-Up Immunity

LinCMOS is a trademark of Texas Instruments.

• Number of channels (#)
• 2
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 16
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 3
• Rail-to-rail
• In to V-
• GBW (Typ) (MHz)
• 2
• Slew rate (Typ) (V/us)
• 3.6
• Vos (offset voltage @ 25 C) (Max) (mV)
• 10
• Iq per channel (Typ) (mA)
• 0.7
• Vn at 1 kHz (Typ) (nV/rtHz)
• 25
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85, 0 to 70
• Offset drift (Typ) (uV/C)
• 1.8
• Features
• —
• Input bias current (Max) (pA)
• 60
• CMRR (Typ) (dB)
• 80
• Output current (Typ) (mA)
• 10
• Architecture
• CMOS

TLC272的完整型号有：TLC272CD、TLC272CDR、TLC272CP、TLC272CPS、TLC272CPSR、TLC272CPW、TLC272CPWR、TLC272ID、TLC272IDR、TLC272IP，以下是这些产品的关键参数及官网采购报价：

TLC272CD，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272CD的批量USD价格：0.499（1000+）

TLC272CDR，工作温度：0 to 70，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272CDR的批量USD价格：0.416（1000+）

TLC272CP，工作温度：0 to 70，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网TLC272CP的批量USD价格：0.483（1000+）

TLC272CPS，工作温度：0 to 70，封装：SO (PS)-8，包装数量MPQ：80个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272CPS的批量USD价格：0.499（1000+）

TLC272CPSR，工作温度：0 to 70，封装：SO (PS)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272CPSR的批量USD价格：0.416（1000+）

TLC272CPW，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：150个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272CPW的批量USD价格：0.499（1000+）

TLC272CPWR，工作温度：0 to 70，封装：TSSOP (PW)-8，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272CPWR的批量USD价格：0.416（1000+）

TLC272ID，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：75个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272ID的批量USD价格：0.528（1000+）

TLC272IDR，工作温度：-40 to 85，封装：SOIC (D)-8，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC272IDR的批量USD价格：0.445（1000+）

TLC272IP，工作温度：-40 to 85，封装：PDIP (P)-8，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网TLC272IP的批量USD价格：0.512（1000+）

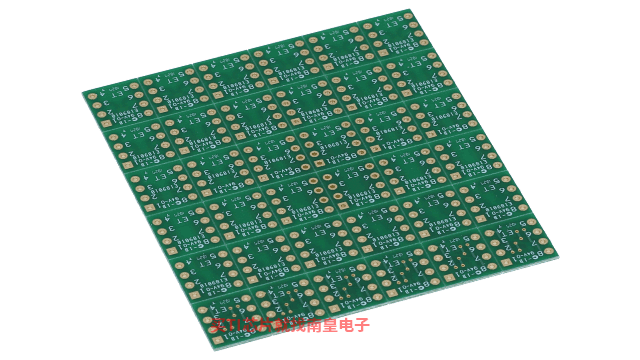

DIP-ADAPTER-EVM — DIP 适配器评估模块

借助 DIP-Adapter-EVM 加快运算放大器的原型设计和测试，该 EVM 有助于快速轻松地连接小型表面贴装 IC 并且价格低廉。您可以使用随附的 Samtec 端子板连接任何受支持的运算放大器，或者将这些端子板直接连接至现有电路。

DIP-Adapter-EVM 套件支持六种常用的业界通用封装，包括：

• D 和 U (SOIC-8)
• PW (TSSOP-8)
• DGK（MSOP-8、VSSOP-8）
• DBV（SOT23-6、SOT23-5 和 SOT23-3）
• DCK（SC70-6 和 SC70-5）
• DRL (SOT563-6)

DUAL-DIYAMP-EVM — 双通道通用自制 (DIY) 放大器电路评估模块

DUAL-DIYAMP-EVM 是独特的评估模块 (EVM) 系列，可为工程师和 DIY 爱好者提供现实生活中的放大器电路，使您能够快速完成设计概念评估和仿真验证。它专为采用行业标准 SOIC-8 封装的双封装运算放大器而设计。它可实现各种电路配置，例如反相和同相放大器、Sallen Key 滤波器、多反馈滤波器、具有基准缓冲器的差动放大器、具有双反馈的 RISO、单端输入至差动输出、差动输入至差动输出、2 个运算放大器仪表放大器和并联运算放大器。

DUAL-DIYAMP-EVM 系列可实现快速、方便的原型设计，并且使用常用的 0805 或 0603 (...)

TLC272, TLC272A, TLC272B PSpice Model

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）

CIRCUIT060013 — Inverting amplifier with T-network feedback circuit

该设计将输入信号 VIN 反相并应用 1000V/V 或 60dB 的信号增益。具有 T 反馈网络的反相放大器可用于获得高增益，而无需 R4 具有很小的值或反馈电阻器具有很大的值。

CIRCUIT060015 — 可调节基准电压电路

该电路结合了一个反相和同相放大器，可使基准电压在正负输入电压范围内进行调节。可通过增加增益来提高最大负基准电压电平。

CIRCUIT060074 — 采用比较器的高侧电流感应电路

该高侧电流检测解决方案使用一个具有轨到轨输入共模范围的比较器，如果负载电流上升至超过 1A，则在比较器输出端 (COMP OUT) 产生过流警报 (OC-Alert) 信号。该实现中的 OC-Alert 信号低电平有效。因此，当超过 1A 阈值后，比较器输出变为低电平。实现了迟滞，使得当负载电流减小至 0.5 A（减少 50%）时，OC-Alert 将返回到逻辑高电平状态。该电路使用漏极开路输出比较器，从而对输出高逻辑电平进行电平转换，以控制数字逻辑输入引脚。对于需要驱动 MOSFET 开关栅极的应用，最好使用具有推挽输出的比较器。

TIDA-020031 — 汽车类 400V 电池至 12V、3.6kW 直流/直流转换器参考设计

此参考设计是一款 3.6kW、400V 至 12V 的汽车单向转换器，可将 200V 至 450V 的直流输入转换为 12V、300A 的最大输出。断路器适用于过流和过压保护。转换器在高压侧采用 SiC MOSFET 进行设计，并由 5.7kVRMS 增强隔离型双通道栅极驱动器驱动。这种增强型相移全桥控制器实现了可编程延迟，可确保在多种操作条件下实现零电压开关 (ZVS)。它具有多种轻载管理特性，包括突发模式以及切入和切出不连续电流模式 (DCM) 时的动态 SR 开关控制。这种输出实现了同步整流，可实现快速瞬态响应和高环路带宽。

PMP8740 — 2-kW industrial AC/DC battery charger reference design with 92% full-load efficiency

该参考设计是一个可以设置为标准电源或电池充电器的模块。输出电压范围为 0V 至 32V，最大电流为 62.5A。它由四块板、一个升压 PFC、一个相移全桥、一个小子板（托管微控制器）以及具有三个 LED 和四个按钮的显示板组成。输入电压范围是通用的：90VAC 至 264VAC，输入电流限制为 10A，这可将输入功率限制在 200VAC 以下。微控制器将电源连接到操作员并控制所有功能，包括启用和关闭 PFC 和直流/直流功率级，设置不同的输出电压电平和充电电流限制。

PMP30162 — 采用 SEPIC 拓扑（42V 至 52Vin，160V/180Vout，900mA）的快速电容器充电器参考设计

SEPIC 转换器用于向负载电容器快速充电，电压最高 160V/180V（可选）。输入电压范围为 47V +/-10%，恒定输出充电电流为 900mA。由于电容器需要从 0 伏开始（短路）充电，因此 SEPIC 拓扑具有提高或降低输出电压的优势。

PMP30157 — 低成本 10节锂离子电池充电器参考设计

此电池充电器参考设计使用 SEPIC 拓扑。输入电压范围为 17V 至 21V，能够实现 600mA 的最大负载电流。输出电压范围为 13V 到 41V，与负载电流成反比（CV 充电方法）。

PMP30104 — SEPIC 多倍恒流电容充电器（15V 至 400V 输入/420V 输出 @ 80mA）参考设计

SEPIC 转换器用于向负载电容器（最高 15000uF）充电，最高 400V/420V（可选）。输入电压范围为 15V +/-10%，恒定输出充电电流为 80mA。与 Boost + 充电泵相比，多重 SEPIC 拓扑具有多重优点，这主要归功于 SEPIC 乘法器中电流峰值和 RMS 的降低。

TIDA-00200 — 面向电池充电应用的 120V AC 输入·200W 交错反激式

TIDA-00200 为需要 ~200W 输出功率级别和超精简物料清单的电池充电器应用提供了一种交错反激式拓扑。除了实际的电子元件外，冷却方面的工作也占了总体设计成本的大部分。该设计利用 LM5032 高压双路交错式电流模式控制器，在满载条件下实现了 90% 的出色效率，同时还能有效散热，减少了冷却方面的工作量。通常不需要风扇。使用更小尺寸的散热器可提高设计灵活性。

PMP10110 — 具备 PFC 的通用交流输入、30V（最大值）/6A 输出铅酸电池充电器参考设计

PMP10110 设计将通用输入交流电压转换成隔离式 17V...30V@6A，适合铅酸和锂离子电池的充电。该转换器为恒定电压和恒定电流发生器，输出电压（充电水平）和电流的设置点可以通过两个 PWM 信号设置。第一级为 PFC 升压级，而隔离和电流稳定化由直流-直流半桥级执行。隔离式准谐振反激式转换器提供所有内部电压并为外部负载（风扇或模拟部分）提供某些额外电流，具体为 12V@400mA 和 5V@300mA。

PMP10081 — 20W SEPIC 低成本铅酸电池充电器参考设计

PMP10081 参考设计显示了铅酸电池充电器的一种简单并且成本低廉的解决方案。输入电压范围为 9V 到 36V，最大输出电压为 13.8V，充电电流高达 1.5A，足以为六节铅酸电池充电。

PMP9622 — 350W 恒压 - 恒流 (CVCC) 相移全桥参考设计

此参考设计使用 UCC3895 相移全桥控制器实现 120VAC 输入向 44Vdc（最高 8A）输出的高效转换。电源设置为恒压恒流。电压和电流由固定的电阻值设置，并可以由实际产品中的微处理器进行设置。此设计使用 UCC28720 PWM 控制器通过低成本 BJT 反激实现偏置。
