随着窄像素间距 LED 显示或 Mini/Micro-LED 产品的像素密度不断提高，我们迫切需要使用 LED 驱动器来应对各种关键挑战，即通过超高集成度满足严格的布板空间限制，通过超低功耗更大程度地降低系统级功耗，通过全新的接口实现高数据刷新率并减少 EMI 的影响，通过出色的显示性能满足不断增长的高显示质量的需求。

TLC6983 是高度集成的共阴极矩阵 LED 显示驱动器，有 48 个恒流源和 16 个扫描 FET。单个 TLC6983 能驱动 16 × 16 RGB LED 像素，两个 TLC6983 堆叠后可驱动 32 × 32 RGB LED 像素。为实现低功耗，该器件可通过其共阴极结构为红色、绿色和蓝色 LED 提供分立式电源。此外，通过超低的工作电压范围（Vcc 低至 2.5V）和超低的工作电流（Icc 低至 3.9mA），TLC6983 可显著降低运行功率。

The TLC6983 implements a high speed dual-edge transmission interface to support high device count daisy-chained and high refresh rate while minimizing electrical-magnetic interference (EMI). The device supports up to 25-MHz SCLK (external) and up to 160-MHz GCLK (internal). Meanwhile, the device integrates enhanced circuits and intelligent algorithms to solve the various display challenges in Narrow Pixel Pitch (NPP) LED display applications and Mini / Micro-LED products: Dim at the fist scan line, Upper and downside ghosting, Non-uniformity in low grayscale, Coupling, and Caterpillar caused by open or short LEDs, which make the TLC6983 a perfect choice in such applications.

The TLC6983 also implements LED open/weak short/short detections and removals during operations and can also report this information to the accompanying digital processor.

• 支持分立式 VCC 和 VR/G/B 电源
  • VCC 电压范围：2.5V - 5.5V
  • VR/G/B 电压范围：2.5V - 5.5V
• 48 个电流源通道，范围从 0.2mA 到 20mA
  • 通道间精度：±0.5%（典型值），±2%（最大值）；器件间一致性：±0.5%（典型值），±2%（最大值）
  • 低拐点电压：当 IOUT = 5mA 时为 0.26V（最大值）
  • 3 位（8 级）全局亮度控制
  • 8 位（256 级）色彩亮度控制
  • 最大 16 位（65536 级）PWM 灰度控制
• 带 190mΩ RDS(ON) 的 16 个线路扫描开关
• 超低功耗
  • 低至 2.5V 的独立 VCC
  • 超低 ICC（低至 3.9mA），具有 50MHz GCLK
  • 智能省电模式
• 内置 SRAM 支持 1 至 32 路复用
  • 支持 16 路复用的单个器件可驱动 32 × 16 LED 或 16 × 16 RGB 像素
  • 支持 32 路复用的两个器件堆叠后可驱动 96 × 32 LED 或 32 × 32 RGB 像素
• 高速和低 EMI 连续时钟串行接口 (CCSI)
  • 仅三条总线：SCLK/SIN/SOUT
  • 具有双沿传输机制的外部 25MHz（最大值）SCLK（内部 50MHz）
  • 支持 40MHz 至 160MHz 范围 GCLK 的内部倍频器
• 经优化的显示性能
  • 去除上下重影
  • 低灰度增强
  • LED 开/短路/弱短路检测和消除

• Features
• 48CH LED Driver, Fault Detection, Internal GS Clock, LED Open Detection, LED Short to Ground Detection, LED Short to VLED Detection, Matrix, Pre-Charge FET, SRAM, Thermal Shutdown
• Data transfer rate (Typ) (MHz)
• 50
• Ch to ch accuracy (Typ) (+/- %)
• 1
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 85

TLC6983的完整型号有：TLC6983RRFR、TLC6983ZXLR，以下是这些产品的关键参数及官网采购报价：

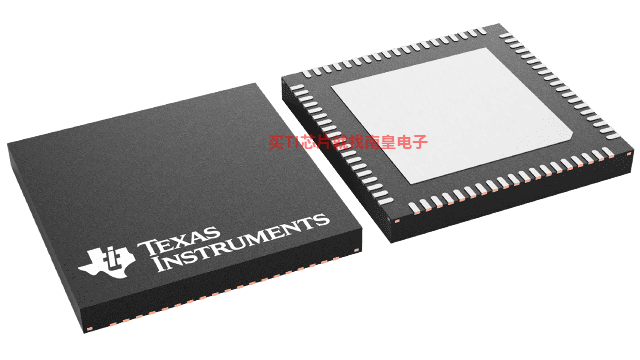

TLC6983RRFR，工作温度：-40 to 85，封装：VQFN (RRF)-76，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TLC6983RRFR的批量USD价格：3.39（1000+）

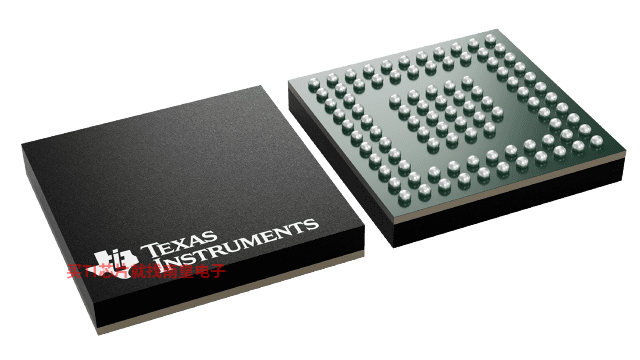

TLC6983ZXLR，工作温度：-40 to 85，封装：NFBGA (ZXL)-96，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：SNAGCU，TI官网TLC6983ZXLR的批量USD价格：3.797（1000+）

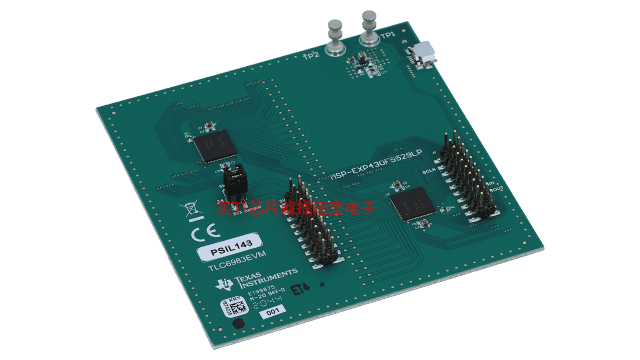

TLC6983EVM — TLC6983 48x16 共阴极矩阵 LED 显示驱动器评估模块

The TLC6983 evaluation module used as a reference for engineering demonstration and evaluation. Included in the user’s guide are setup instructions, a schematic diagram, printed board (PCB) layout and a bill of materials (BOM).

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)
