The TLC7528C, TLC7528E, and TLC7528I are dual, 8-bit, digital-to-analog converters (DACs) designed with separate on-chip data latches and feature exceptionally close DAC-to-DAC matching. Data is transferred to either of the two DAC data latches through a common, 8-bit, input port. Control input DACA/DACB determines which DAC is to be loaded. The load cycle of these devices is similar to the write cycle of a random-access memory, allowing easy interface to most popular microprocessor buses and output ports. Segmenting the high-order bits minimizes glitches during changes in the most significant bits, where glitch impulse is typically the strongest.

These devices operate from a 5V to 15V power supply and dissipates less than 15 mW (typical). The 2- or 4-quadrant multiplying makes these devices a sound choice for many microprocessor-controlled gain-setting and signal-control applications. It can be operated in voltage mode, which produces a voltage output rather than a current output. Refer to the typical application information in this data sheet.

The TLC7528C is characterized for operation from 0°C to 70°C. The TLC7528I is characterized for operation from -25°C to 85°C. The TLC7528E is characterized for operation from -40°C to 85°C.

• Easily Interfaced to Microprocessors
• On-Chip Data Latches
• Monotonic Over the Entire A/D Conversion Range
• Interchangeable With Analog Devices AD7528 and PMI PM-7528
• Fast Control Signaling for Digital Signal Processor (DSP) Applications Including Interface With TMS320
• Voltage-Mode Operation
• CMOS Technology

All trademarks are the property of their respective owners.

• Resolution (Bits)
• 8
• Number of DAC channels (#)
• 2
• Interface type
• Parallel
• Output type
• Unbuffered Current
• Settling time (μs)
• 0.1
• Features
• —
• Reference type
• Ext
• Architecture
• Multiplying DAC
• Rating
• Catalog
• Output range (Max) (mA/V)
• 0.5
• Output range (Min) (mA/V)
• -0.5
• Operating temperature range (C)
• -25 to 85, 0 to 70, -40 to 85

TLC7528的完整型号有：TLC7528CDW、TLC7528CDWR、TLC7528CFN、TLC7528CFNR、TLC7528CN、TLC7528CNS、TLC7528CNSR、TLC7528CPW、TLC7528CPWR、TLC7528EDW、TLC7528EDWR、TLC7528EN、TLC7528IDW、TLC7528IDWR、TLC7528IFN、TLC7528IN、TLC7528IPW、TLC7528IPWR，以下是这些产品的关键参数及官网采购报价：

TLC7528CDW，工作温度：0 to 70，封装：SOIC (DW)-20，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528CDW的批量USD价格：2.325（1000+）

TLC7528CDWR，工作温度：0 to 70，封装：SOIC (DW)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528CDWR的批量USD价格：1.931（1000+）

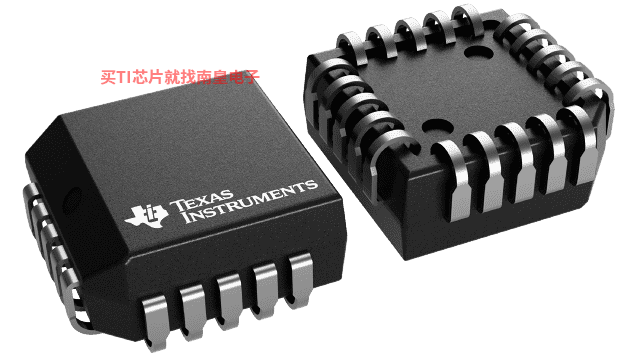

TLC7528CFN，工作温度：0 to 70，封装：PLCC (FN)-20，包装数量MPQ：46个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TLC7528CFN的批量USD价格：2.325（1000+）

TLC7528CFNR，工作温度：0 to 70，封装：PLCC (FN)-20，包装数量MPQ：1000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TLC7528CFNR的批量USD价格：1.931（1000+）

TLC7528CN，工作温度：0 to 70，封装：PDIP (N)-20，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528CN的批量USD价格：2.226（1000+）

TLC7528CNS，工作温度：0 to 70，封装：SO (NS)-20，包装数量MPQ：40个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528CNS的批量USD价格：2.522（1000+）

TLC7528CNSR，工作温度：0 to 70，封装：SO (NS)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528CNSR的批量USD价格：2.128（1000+）

TLC7528CPW，工作温度：0 to 70，封装：TSSOP (PW)-20，包装数量MPQ：70个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528CPW的批量USD价格：2.325（1000+）

TLC7528CPWR，工作温度：0 to 70，封装：TSSOP (PW)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528CPWR的批量USD价格：1.931（1000+）

TLC7528EDW，工作温度：-40 to 85，封装：SOIC (DW)-20，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528EDW的批量USD价格：2.6（1000+）

TLC7528EDWR，工作温度：-40 to 85，封装：SOIC (DW)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528EDWR的批量USD价格：2.206（1000+）

TLC7528EN，工作温度：-40 to 85，封装：PDIP (N)-20，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528EN的批量USD价格：2.502（1000+）

TLC7528IDW，工作温度：-25 to 85，封装：SOIC (DW)-20，包装数量MPQ：25个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528IDW的批量USD价格：2.463（1000+）

TLC7528IDWR，工作温度：-25 to 85，封装：SOIC (DW)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528IDWR的批量USD价格：2.069（1000+）

TLC7528IFN，工作温度：-25 to 85，封装：PLCC (FN)-20，包装数量MPQ：46个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：SN，TI官网TLC7528IFN的批量USD价格：2.069（1000+）

TLC7528IN，工作温度：-25 to 85，封装：PDIP (N)-20，包装数量MPQ：20个，MSL 等级/回流焊峰值温度：N/A for Pkg Type，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528IN的批量USD价格：2.364（1000+）

TLC7528IPW，工作温度：-25 to 85，封装：TSSOP (PW)-20，包装数量MPQ：70个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528IPW的批量USD价格：2.463（1000+）

TLC7528IPWR，工作温度：-25 to 85，封装：TSSOP (PW)-20，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-1-260C-UNLIM，引脚镀层/焊球材料：NIPDAU，TI官网TLC7528IPWR的批量USD价格：2.069（1000+）
