TLIN2027-Q1的基本参数
  • 制造厂商:TI
  • 产品类别:接口
  • 技术类目:CAN、LIN 收发器和 SBC
  • 功能描述:适用于 K-Line、具有故障保护功能的汽车本地互联网络 (LIN) 收发器
  • 点击这里打开及下载TLIN2027-Q1的技术文档资料
  • TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
快速报价,在行业拥有较高的知名度及影响力
TLIN2027-Q1的产品详情:

TLIN2027-Q1 是一款本地互连网络 (LIN) 物理层收发器,集成了唤醒和保护功能,兼容 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2 A 和 ISO/DIS 17987-4 标准。LIN 是一种单线双向总线,通常用于数据传输速率高达 20 kbps 的车载网络。 TLIN2027-Q1 旨在为 24V 应用提供支持,具有更宽的工作电压和额外的总线故障保护。

LIN 接收器支持高达 100 kbps 的数据传输速率,从而实现更快的内联编程。 TLIN2027-Q1 使用一个可降低电磁辐射 (EME) 的限流波形整形驱动器将 TXD 输入上的数据流转化为一个 LIN 总线信号。接收器将数据流转化为逻辑电平信号,此信号通过开漏 RXD 引脚发送到微处理器。睡眠模式可实现超低电流消耗,该模式允许通过 LIN 总线或 EN 引脚进行唤醒。

TLIN2027-Q1的优势和特性:
  • 符合面向汽车应用的 AEC-Q100 标准
    • 温度等级 1:–40°C 至 125°C TA
    • 器件 HBM 认证等级:±8kV
    • 器件 CDM 认证等级:±1.5kV
  • 符合 LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2 A 和 ISO/DIS 17987-4 标准(请参阅开关特性)
  • 符合适用于 LIN 的 SAE J2602 推荐实践的要求
  • 支持 ISO 9141 (K-Line)
  • 支持 24 V 应用
  • LIN 传输数据速率高达 20kbps
  • 宽工作范围
    • 4V 至 48V 电源电压
    • ±60V LIN 总线故障保护
  • 休眠模式:超低电流消耗允许以下类型的唤醒事件:
    • LIN 总线
    • 通过 EN 引脚实现本地唤醒
  • 无显性状态超时
  • 上电和断电无干扰运行
  • 保护特性:
    • VSUP 欠压保护
    • 热关断保护
    • 系统级未供电节点或接地断开失效防护。

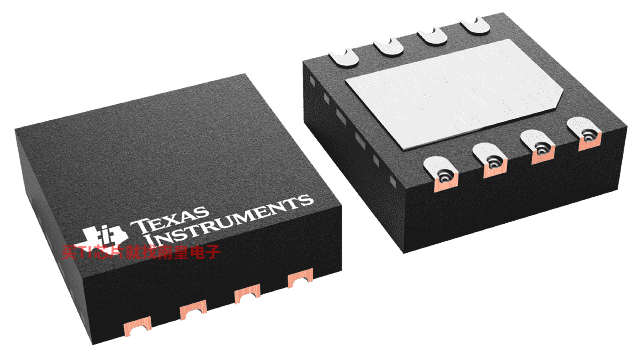

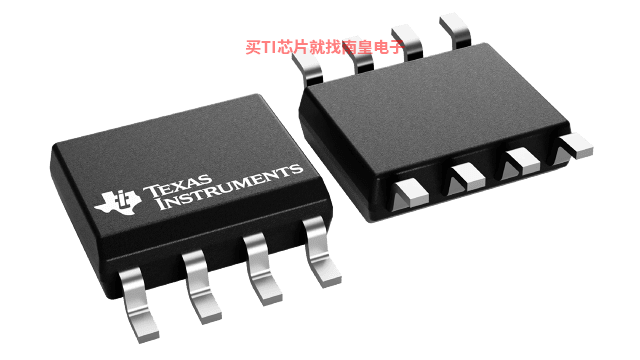

  • 采用 SOIC (8) 和无引线 VSON (8) 封装,提高了自动光学检测 (AOI) 能力
TLIN2027-Q1的参数(英文):
  • Protocols
  • LIN
  • Number of channels (#)
  • 1
  • Supply voltage (V)
  • 4 to 45
  • Bus fault voltage (V)
  • -58 to 58
  • Signaling rate (Max) (Mbps)
  • 0.02
  • Rating
  • Automotive
  • Operating temperature range (C)
  • -40 to 125
  • Isolated
  • No
TLIN2027-Q1具体的完整产品型号参数及价格(美元):

TLIN2027-Q1的完整型号有:TLIN2027DRBRQ1、TLIN2027DRQ1,以下是这些产品的关键参数及官网采购报价:

TLIN2027DRBRQ1,工作温度:-40 to 125,封装:SON (DRB)-8,包装数量MPQ:3000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TLIN2027DRBRQ1的批量USD价格:.435(1000+)

TLIN2027DRQ1,工作温度:-40 to 125,封装:SOIC (D)-8,包装数量MPQ:2500个,MSL 等级/回流焊峰值温度:Level-1-260C-UNLIM,引脚镀层/焊球材料:NIPDAUAG,TI官网TLIN2027DRQ1的批量USD价格:.435(1000+)

轻松满足您的TI芯片采购需求
TLIN2027-Q1的评估套件:

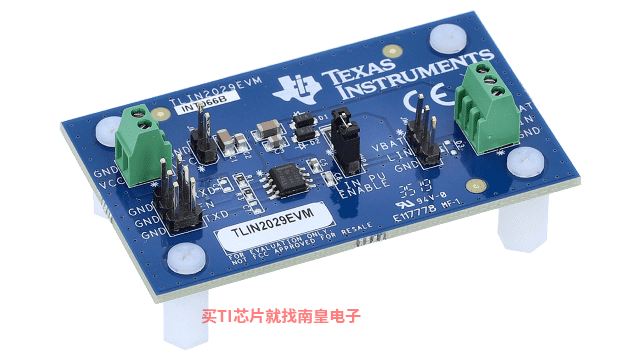

TLIN2029EVM — 具有显性状态超时故障保护功能的本地互连网络 (LIN) 收发器 EVM

此 EVM 可使用 TLIN2029 LIN 物理层收发器器件,帮助设计者评估器件性能、支持快速开发以及分析汽车本地互连网络 (LIN) 系统。

PSPICE-FOR-TI — 适用于 TI 设计和模拟工具的 PSpice

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用,包括业内超大的模型库之一,涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库,您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案,然后再进行布局和制造,可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中,您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能,允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装,如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能,但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表,请参阅:SpiceRack - 完整列表

需要 HSpice (...)
