- 制造厂商:TI
- 产品类别:放大器
- 技术类目:比较器
- 功能描述:汽车类四路高电压、低功耗比较器
- 点击这里打开及下载TLV1704-Q1的技术文档资料
- TI代理渠道,提供当日发货、严格的质量标准,满足您的目标价格
The TLV1701-Q1 (Single), TLV1702-Q1 (Dual) and TLV1704-Q1 (Quad) devices offers a wide supply range, rail-to-rail inputs, low quiescent current, and low propagation delay. All these features come in industry-standard, extremely-small packages, making these devices the best general-purpose comparators available.
The open collector output offers the advantage of allowing the output to be pulled to any voltage rail up to 36 V above the negative power supply, regardless of the TLV170x-Q1 supply voltage.
The device is a microPower comparator. Low input offset voltage, low input bias currents, low supply current, and open-collector configuration make the TLV170x-Q1 device flexible enough to handle almost any application, from simple voltage detection to driving a single relay.
The device is specified for operation across the expanded industrial temperature range of –40°C to +125°C.
- Qualified for Automotive Applications
- AEC Q100-Qualified With the Following Results
- Device Temperature Grade 1: –40°C to +125°C Ambient Operating Temperature
- Device HBM ESD Classification Level 2 (TLV1701-Q1)
- Device HBM ESD Classification Level 1C (TLV1702-Q1,TLV1704-Q1)
- Device CDM ESD Classification Level C6
- Supply Range: 2.2 V to 36 V or ±1.1 V to ±18 V
- Low Quiescent Current: 55 μA per Comparator
- Input Common-Mode Range Includes Both Rails
- Low Propagation Delay: 560 ns
- Low Input Offset Voltage: 300 μV
- Open Collector Outputs:
- Up to 36 V Above Negative Supply Regardless of Supply Voltage
- Industrial Temperature Range: –40°C to +125°C
- Small Packages:
- Single: SOT23-5 and SC-70-5
- Dual: VSSOP-8

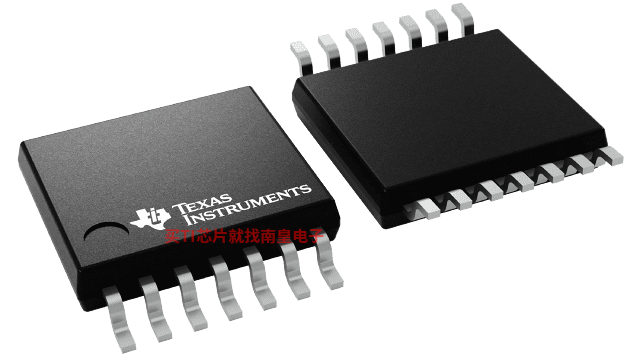

- Quad: TSSOP-14
- Number of channels (#)
- 4
- Output type
- Open-collector
- Propagation delay time (μs)
- 0.56
- Vs (Max) (V)
- 36
- Vs (Min) (V)
- 2.2
- Vos (offset voltage @ 25 C) (Max) (mV)
- 2.5
- Iq per channel (Typ) (mA)
- 0.055
- Input bias current (+/-) (Max) (nA)
- 15
- Rail-to-rail
- In
- Rating
- Automotive
- Operating temperature range (C)
- -40 to 125
- Features
- —
- VICR (Max) (V)
- 36
- VICR (Min) (V)
- 2.2
TLV1704-Q1的完整型号有:TLV1704AQPWQ1、TLV1704AQPWRQ1,以下是这些产品的关键参数及官网采购报价:
TLV1704AQPWQ1,工作温度:-40 to 125,封装:TSSOP (PW)-14,包装数量MPQ:90个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TLV1704AQPWQ1的批量USD价格:USD(1000+)
TLV1704AQPWRQ1,工作温度:-40 to 125,封装:TSSOP (PW)-14,包装数量MPQ:2000个,MSL 等级/回流焊峰值温度:Level-2-260C-1 YEAR,引脚镀层/焊球材料:NIPDAU,TI官网TLV1704AQPWRQ1的批量USD价格:1.195(1000+)
