TLV320ADC3100 是一款低功耗、立体声音频模数转换器 (ADC)，此器件支持 8kHz 至 96kHz 的采样率并具有一个可提供高达 40dB 模拟增益或自动增益控制 (AGC) 的集成可编程增益放大器。还提供粗糙衰减为 0dB，-6dB，或者关闭的前端输入。此输入在一个单端组合或者完全差分配置中可编程。通过 I²C 接口可提供广泛的基于寄存器的功率控制，从而启用单声道或者立体声录音。TLV320ADC3100 集成了可编程通道增益、数字音量控制、锁相环 (PLL)、可编程双二阶滤波器和低延迟滤波模式。利用可以根据具体应用需求进行选择的预编程内置处理块 (PRB)，可以优化性能和功耗。TLV320ADC3100 的低功耗和灵活性特性使其非常适合电池供电便携式设备。TLV320ADC3100 与 TLV320ADC3101 在外形和软件上兼容。

AGC 可在宽范围的启动（7ms 至 1.4s）和衰减（50ms 至 22.4s）时间内进行编程。包含一项用于避免噪声抽吸的可编程噪声门功能。提供了针对语音和电话进行优化的低延迟中断识别寄存器 (IIR) 滤波器，并且提供了针对音频进行优化的线性相位有限脉冲响应 (FIR) 滤波器。还提供了可编程 IIR 滤波器，这些滤波器可用于声音均衡或者消除噪声分量。可以对音频串行总线进行编程，以支持 I²S、左平衡、右平衡、数字信号处理器 (DSP)、脉冲编码调制 (PCM) 和时分多路复用 (TDM) 模式。音频总线可以在主/从模式下运行。

包括一个用于灵活时钟生成的可编程集成 PLL，并且为来自各种可用 MCLK 的所有标准音频速率提供支持，这些 MCLK 的工作频率从 512kHz 到 50MHz 不等，其中包括最常用的 12MHz、13MHz、16MHz、19.2MHz 和 19.68MHz 系统时钟频率。

• 立体声音频 ADC：
  • 92dBA 信噪比
  • 支持从 8kHz 到 96kHz 的 ADC 采样率
• 具有可编程系数和内置处理块的灵活数字滤波：
  • 针对语音的低延迟无限脉冲响应 (IIR) 滤波器
  • 针对音频的线性相位有限脉冲响应 (FIR) 滤波器
  • 多达 5 个附加的可编程双二阶滤波器
  • 可编程高通滤波器
• 四个具有可配置自动增益控制 (AGC) 功能的音频输入：
  • 在单端或者全差分配置中可编程
  • 可选三态，用于轻松与其他音频器件进行互操作
• 低功耗并具有广泛模块功率控制：
  • 6mW 单声道录制，8kHz
  • 11mW 立体声录制，8kHz
  • 10mW 单声道录制，48kHz
  • 17mW 立体声录制，48kHz
• 可编程麦克风偏置
• 用于时钟生成的可编程锁相环路 (PLL)
• I2C 控制总线
• 音频串行数据总线支持 I2S、左平衡和右平衡、DSP、PCM 和 TDM 模式
• 电源：
  • 模拟：2.7V 至 3.6V
  • 数字：内核：1.65V 至 1.95V，I/O：1.1V–3.6V

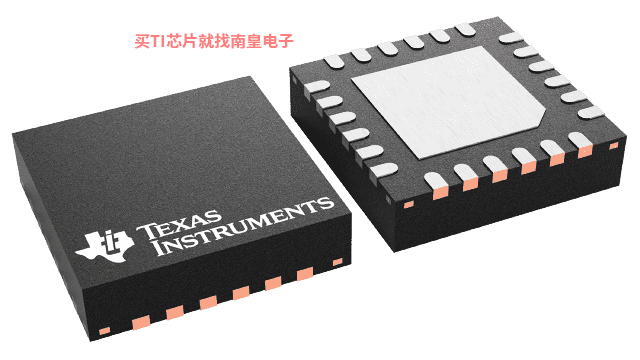

• 封装：4mm × 4mm，24 引脚 RGE (VQFN)

• Number of ADC channels
• 2
• Analog inputs
• 2
• Digital audio interface
• DSP, I2S, L, PCM, R, TDM
• Control interface
• I2C
• Sampling rate (Max) (kHz)
• 96
• ADC SNR (Typ) (dB)
• 92
• Rating
• Catalog

TLV320ADC3100的完整型号有：TLV320ADC3100IRGER、TLV320ADC3100IRGET，以下是这些产品的关键参数及官网采购报价：

TLV320ADC3100IRGER，工作温度：-40 to 85，封装：VQFN (RGE)-24，包装数量MPQ：3000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TLV320ADC3100IRGER的批量USD价格：1.331（1000+）

TLV320ADC3100IRGET，工作温度：-40 to 85，封装：VQFN (RGE)-24，包装数量MPQ：250个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TLV320ADC3100IRGET的批量USD价格：1.597（1000+）
