该 36V TLVx171 系列为成本受限的工业和个人电子产品系统提供一种低功耗选项，此类系统需要使用一个抗电磁干扰 (EMI) 的低噪声、单通道电源运算放大器，其工作电压范围为 2.7V (±1.35V) 至 36V (±18V)。单通道 TLV171、双通道 TLV2171 和四通道 TLV4171 可为电源提供低偏移、漂移和静态电流，同时兼顾高带宽特性。该系列器件采用多种适用于空间受限系统的微型封装，各种封装的技术规范相同，能够最大程度提升设计灵活性。

与多数仅在单一电源电压下额定运行的运算放大器不同，TLVx171 系列的额定运行电压范围为 2.7V 至 36V。超过电源轨的输入信号不会导致相位反转。TLVx171 系列在容性负载高达 200pF 时可保持稳定。输入信号可在负电源轨以下 100mV 到正电源轨以上 2V 范围内保持正常运行。此类器件可在高于正电源轨电压 100mV 的满轨到轨输入电压下运行，但在正电源轨电压 ±2V 下运行时，性能会有所下降。

TLVx171 运算放大器系列额定运行温度范围为 -40°C 至 +125°C。

• 电源电压范围：2.7V 至 36V，±1.35V 至 ±18V
• 低噪声：在 1 kHz 时为 16 nV/√Hz
• 低零漂：±1μV/°C（典型值）
• 电磁干扰 (EMI) 滤波器和内部射频 (RF)
• 输入范围包括负电源
• 单位增益稳定：200pF 容性负载
• 轨至轨输出
• 增益带宽：3MHz
• 低静态电流：每个放大器 525μA
• 高共模抑制：105dB（典型值）
• 低偏置电流：10pA

• Number of channels (#)
• 4
• Total supply voltage (Max) (+5V=5, +/-5V=10)
• 36
• Total supply voltage (Min) (+5V=5, +/-5V=10)
• 2.7
• Rail-to-rail
• In to V-, Out
• GBW (Typ) (MHz)
• 3
• Slew rate (Typ) (V/us)
• 1.5
• Vos (offset voltage @ 25 C) (Max) (mV)
• 2.7
• Iq per channel (Typ) (mA)
• 0.525
• Vn at 1 kHz (Typ) (nV/rtHz)
• 16
• Rating
• Catalog
• Operating temperature range (C)
• -40 to 125
• Offset drift (Typ) (uV/C)
• 1
• Features
• Cost Optimized, EMI Hardened
• CMRR (Typ) (dB)
• 105
• Output current (Typ) (mA)
• 30
• Architecture
• CMOS

TLV4171的完整型号有：TLV4171ID、TLV4171IDR、TLV4171IPWR，以下是这些产品的关键参数及官网采购报价：

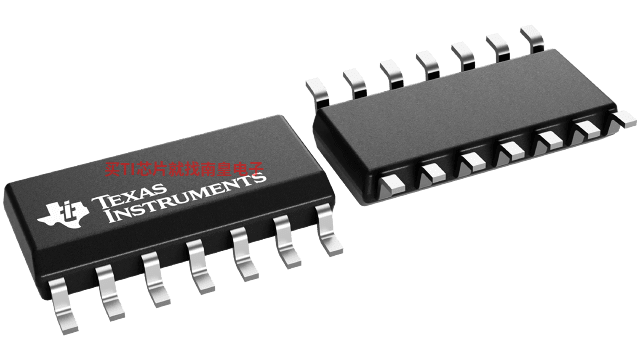

TLV4171ID，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：50个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TLV4171ID的批量USD价格：.742（1000+）

TLV4171IDR，工作温度：-40 to 125，封装：SOIC (D)-14，包装数量MPQ：2500个，MSL 等级/回流焊峰值温度：Level-3-260C-168 HR，引脚镀层/焊球材料：NIPDAU，TI官网TLV4171IDR的批量USD价格：.618（1000+）

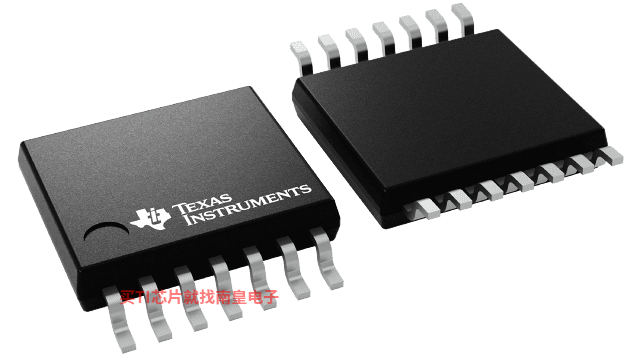

TLV4171IPWR，工作温度：-40 to 125，封装：TSSOP (PW)-14，包装数量MPQ：2000个，MSL 等级/回流焊峰值温度：Level-2-260C-1 YEAR，引脚镀层/焊球材料：NIPDAU，TI官网TLV4171IPWR的批量USD价格：.618（1000+）

TLV171 TINA-TI Spice Model (Rev. A)

PSpice for TI 可提供帮助评估模拟电路功能的设计和仿真环境。此功能齐全的设计和仿真套件使用 Cadence 的模拟分析引擎。PSpice for TI 可免费使用，包括业内超大的模型库之一，涵盖我们的模拟和电源产品系列以及精选的模拟行为模型。

借助?PSpice for TI 的设计和仿真环境及其内置的模型库，您可对复杂的混合信号设计进行仿真。创建完整的终端设备设计和原型解决方案，然后再进行布局和制造，可缩短产品上市时间并降低开发成本。

在?PSpice for TI 设计和仿真工具中，您可以搜索 TI (...)

TINA-TI — 基于 SPICE 的模拟仿真程序

TINA-TI 提供了 SPICE 所有的传统直流、瞬态和频域分析以及更多。TINA 具有广泛的后处理功能，允许您按照希望的方式设置结果的格式。虚拟仪器允许您选择输入波形、探针电路节点电压和波形。TINA 的原理图捕获非常直观 - 真正的“快速入门”。

TINA-TI 安装需要大约 500MB。直接安装，如果想卸载也很容易。我们相信您肯定会爱不释手。

TINA 是德州仪器 (TI) 专有的 DesignSoft 产品。该免费版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。

如需获取可用 TINA-TI 模型的完整列表，请参阅：SpiceRack - 完整列表

需要 HSpice (...)

ANALOG-ENGINEER-CALC — 模拟工程师计算器

模拟工程师计算器旨在加快模拟电路设计工程师经常使用的许多重复性计算。该基于 PC 的工具提供图形界面，其中显示各种常见计算的列表（从使用反馈电阻器设置运算放大器增益到为稳定模数转换器 (ADC) 驱动器缓冲器电路选择合适的电路设计元件）。除了可用作单独的工具之外，该计算器还能够很好地与模拟工程师口袋参考书中所述的概念配合使用。 lock = 需要出口许可（1分钟）

CIRCUIT060013 — Inverting amplifier with T-network feedback circuit

该设计将输入信号 VIN 反相并应用 1000V/V 或 60dB 的信号增益。具有 T 反馈网络的反相放大器可用于获得高增益，而无需 R4 具有很小的值或反馈电阻器具有很大的值。

CIRCUIT060015 — 可调节基准电压电路

该电路结合了一个反相和同相放大器，可使基准电压在正负输入电压范围内进行调节。可通过增加增益来提高最大负基准电压电平。

CIRCUIT060074 — 采用比较器的高侧电流感应电路

该高侧电流检测解决方案使用一个具有轨到轨输入共模范围的比较器，如果负载电流上升至超过 1A，则在比较器输出端 (COMP OUT) 产生过流警报 (OC-Alert) 信号。该实现中的 OC-Alert 信号低电平有效。因此，当超过 1A 阈值后，比较器输出变为低电平。实现了迟滞，使得当负载电流减小至 0.5 A（减少 50%）时，OC-Alert 将返回到逻辑高电平状态。该电路使用漏极开路输出比较器，从而对输出高逻辑电平进行电平转换，以控制数字逻辑输入引脚。对于需要驱动 MOSFET 开关栅极的应用，最好使用具有推挽输出的比较器。

TIDA-01527 — 带有 C2000 微控制器且精度为 ±0.1° 的分立式旋转变压器前端参考设计

该参考设计是适用于旋转变压器传感器的励磁放大器和模拟前端。该设计在尺寸大小仅为 1 平方英寸的印刷电路板 (PCB) 上实施分立式组件和标准运算放大器。提供的算法和代码示例使用了 2000™ 微控制器 (MCU) LaunchPad™ 开发套件，通过 TMS320F28069M MCU 来进行信号处理和角度计算。该参考设计使用了创新的散射信号处理方法。该方法将系统精度提高了 250%，同时还将硬件成本和复杂性保持在合理水平。TIDA-01527 是 TIDA-00796 和 TIDA-00363 参考设计的低成本配套设计。这些设计均基于 PGA411-Q1 (...)
